Was ist ein Gesenkfräser? Wie funktioniert er?

Was sind Gesenkfräser?

CNC-Gesenkfräser, auch Gesenkfräser-Schaftfräser genannt, sind Spezialwerkzeuge für präzise 3D-Konturen und die Herstellung von Kavitäten bei der CNC-Bearbeitung. Sie sind unverzichtbar für die Fertigung von Formen, Gesenken und komplizierten Teilen mit komplexen Formen und Details. Baucor, ein führender Anbieter von Präzisionswerkzeugen, bietet ein breites Sortiment an Gesenkfräsern, die auf optimale Leistung und lange Standzeit ausgelegt sind.

Wie arbeiten Gesenkfräser?

Gesenkfräser haben in der Regel eine zylindrische oder konische Form mit mehreren Schneiden (Spannuten), die sich spiralförmig um das Werkzeug winden. Sie werden in die Spindel einer CNC-Maschine eingespannt und drehen mit hoher Drehzahl. Die CNC-Maschine steuert die Bewegung des Fräsers präzise entlang mehrerer Achsen, sodass er einem programmierten Pfad folgt und das Material vom Werkstück schrittweise abträgt.

Schaftfräser selbst gestalten

Schaftfräser selbst gestalten

Füllen Sie das Formular in wenigen Schritten aus, um individuelle Fertigungslösungen zu erhalten, die genau auf Ihren Bedarf zugeschnitten sind!

Jetzt gestalten

Wie werden Gesenkfräser hergestellt?

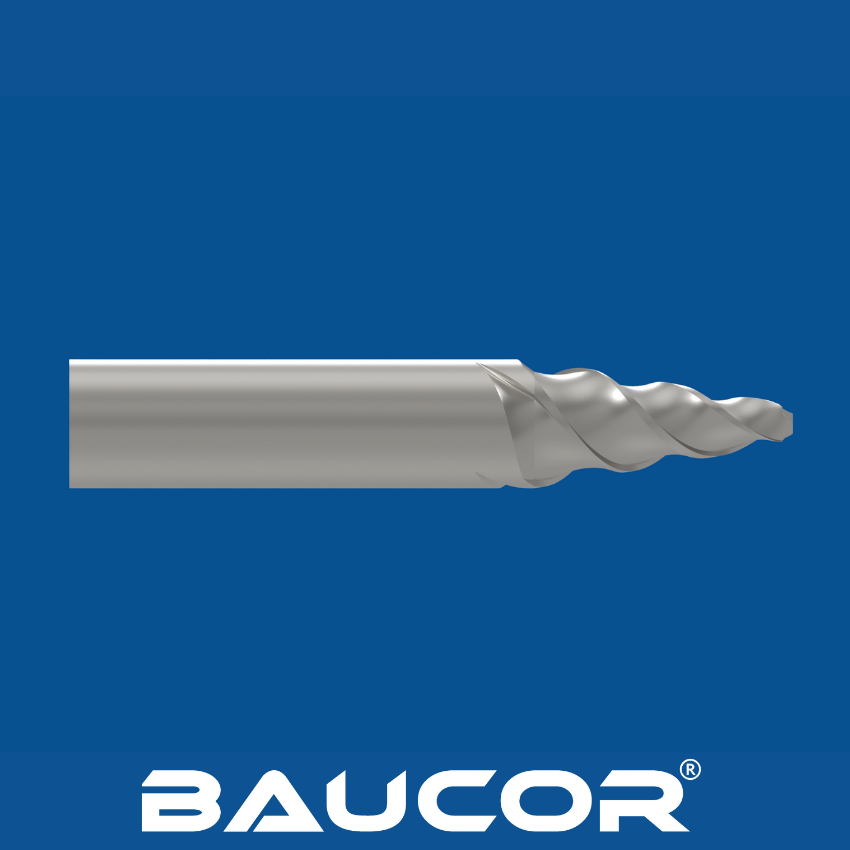

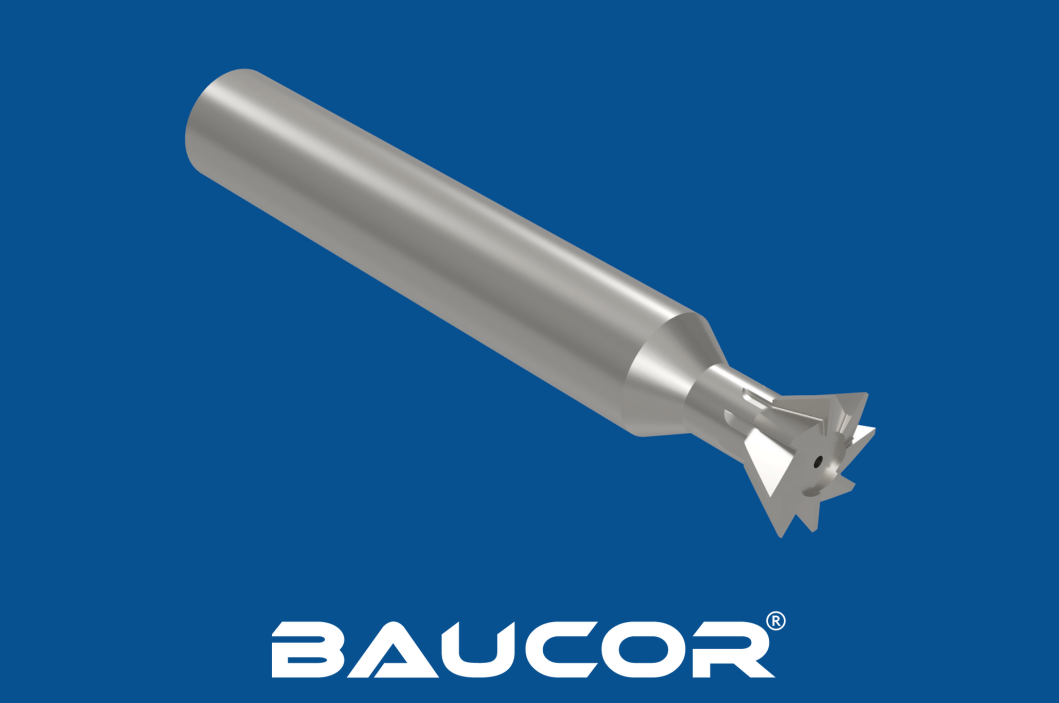

Gesenkfräser

Die Herstellung von Gesenkfräsern, insbesondere hochwertiger wie denen von Baucor, umfasst mehrere anspruchsvolle Schritte, die Präzision und Fachwissen erfordern:

  • Materialauswahl: Gesenkfräser bestehen in der Regel aus Vollhartmetall (VHM) oder Schnellarbeitsstahl (HSS). Hartmetall bietet außergewöhnliche Härte und Verschleißfestigkeit und eignet sich daher ideal für die Bearbeitung zäher Werkstoffe. HSS ist zwar weicher, bietet aber gute Zähigkeit und Flexibilität und eignet sich für weniger anspruchsvolle Anwendungen.
  • Rohlingsvorbereitung: Das gewählte Material wird zu zylindrischen Rohlingen mit dem gewünschten Durchmesser und der gewünschten Länge zugeschnitten. Diese Rohlinge sind der Ausgangspunkt für die Form des Fräsers.
  • Schruppen: Die Rohlinge werden grob bearbeitet, etwa durch Drehen und Fräsen, um überschüssiges Material zu entfernen und die Grundform des Fräsers herzustellen. Dafür kommen häufig CNC-Maschinen zum Einsatz, um Genauigkeit und Gleichmäßigkeit sicherzustellen.

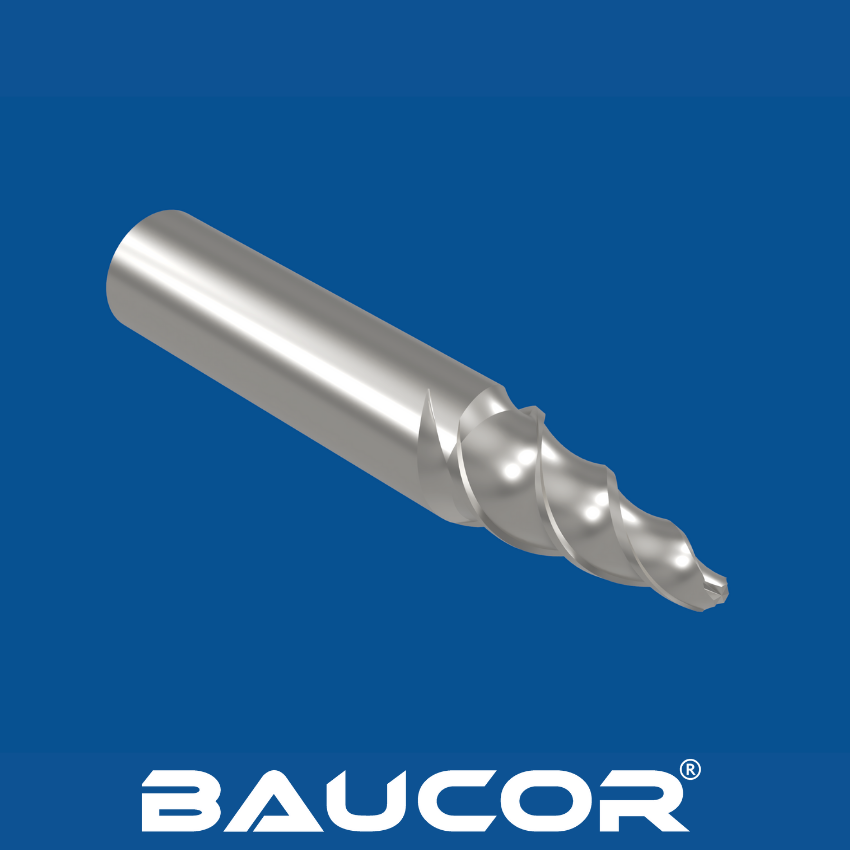

Gesenkfräser
  • Nutenschleifen: Spezielle Schleifmaschinen erzeugen die Drallnuten im Fräserkörper. Diese Nuten sind entscheidend für die Spanabfuhr, die ein Zusetzen des Fräsers verhindert und eine effiziente Bearbeitung gewährleistet. Anzahl und Geometrie der Nuten lassen sich auf die jeweilige Anwendung abstimmen.
  • Stirnflächenschliff: Die Stirnfläche des Fräsers wird geschliffen, um die gewünschte Form und die Freiwinkel zu erhalten. Dieser Schritt ist entscheidend für die Schnittleistung des Fräsers und die erzielbare Oberflächengüte.
  • Halsfreischliff: Der Hals des Fräsers (der Bereich unterhalb der Schneiden) wird geschliffen, um einen Freiwinkel zu erzeugen. Diese Freistellung verhindert Reibung und stellt sicher, dass nur die Schneiden mit dem Werkstück in Eingriff kommen.
  • Beschichtung (optional): Je nach Anwendung kann der Fräser mit einer dünnen Schicht aus Materialien wie Titannitrid (TiN), Titanaluminiumnitrid (TiAlN) oder Aluminiumtitannitrid (AlTiN) beschichtet werden. Diese Beschichtungen erhöhen die Härte, verringern die Reibung und verlängern die Standzeit.
  • Endschliff: Der Fräser durchläuft einen abschließenden Schleifprozess, um die präzisen Maße und Toleranzen zu erreichen, die für optimale Leistung erforderlich sind. Dabei werden die Schneiden auf ihre endgültige Schärfe geschliffen und der Rundlauf des Werkzeugs sichergestellt.
  • Qualitätskontrolle: Während des gesamten Fertigungsprozesses kommen strenge Qualitätskontrollen zum Einsatz, damit jeder Gesenkfräser die hohen Baucor-Standards für Präzision, Leistung und Langlebigkeit erfüllt oder übertrifft. Dazu gehören Maßprüfungen, Rundlaufkontrollen und Schnittleistungstests.

ANGEBOT EINHOLEN

In welchen Größen fertigt Baucor Gesenkfräser?

Bei Baucor bieten wir ein umfassendes Sortiment an Gesenkfräsern, das den vielfältigen Anforderungen von CNC-Zerspanern gerecht wird. Dank unseres Anspruchs auf Präzision und Vielseitigkeit liefern wir Gesenkfräser in praktisch jeder gewünschten Größe.

Hier ein Überblick über die Größen, die wir anbieten:

  • Durchmesser: Unsere Gesenkfräser sind in einem breiten Durchmesserbereich erhältlich, von Miniaturgrößen ab 0.1mm für feine Details und die Mikrobearbeitung bis zu größeren Durchmessern über 25mm für schwere Anwendungen. Auch Sonderdurchmesser außerhalb dieses Bereichs sind für Ihre speziellen Anforderungen möglich.
  • Länge: Die Länge unserer Fräser richtet sich nach den Anforderungen der Anwendung. Wir bieten kurze, gedrungene Fräser für flache Kavitäten und Fräser mit großer Auskraglänge für tiefe Taschen und komplizierte Konturen. Sonderlängen sind auf Anfrage ebenfalls erhältlich.
  • Schaftart: Wir bieten Gesenkfräser mit verschiedenen Schaftarten an, darunter Zylinderschäfte, Weldon-Schäfte und HSK-Schäfte, damit sie zu einer breiten Palette an CNC-Maschinen und Werkzeughaltern passen.
  • Anzahl der Spannuten: Unsere Fräser sind mit unterschiedlicher Nutenzahl erhältlich, in der Regel von 2 bis 6 oder mehr. Die Anzahl der Spannuten beeinflusst Spanabfuhr und Schnittleistung. Wir helfen Ihnen, die optimale Konfiguration für Ihre Bearbeitungsaufgabe zu wählen.
  • Sondergeometrien: Über die Standardgrößen hinaus sind wir auf Entwicklung und Fertigung kundenspezifischer Gesenkfräser mit besonderen Geometrien spezialisiert. Ob ein bestimmter Eckenradius, ein konisches Ende oder ein besonderes Schneidenprofil: Unsere Ingenieure entwickeln ein Werkzeug, das genau zu Ihren Anforderungen passt.

Aus welchen Werkstoffen bestehen Gesenkfräser?

Gesenkfräser bestehen in der Regel aus zwei Hauptwerkstoffen, jeder mit eigenen Vorteilen und idealen Einsatzbereichen:

Vollhartmetall (VHM):

  • Eigenschaften: Hartmetall ist ein Verbundwerkstoff, der für seine außergewöhnliche Härte und Verschleißfestigkeit bekannt ist und seine Schneidkante auch bei hohen Temperaturen behält. Deshalb ist er die bevorzugte Wahl für anspruchsvolle Anwendungen und die Bearbeitung harter Werkstoffe.

Vorteile:

  • Längere Standzeit: Hartmetallfräser halten deutlich länger als HSS-Fräser, wodurch Werkzeugwechsel und die damit verbundenen Stillstandszeiten seltener werden.
  • Höhere Schnittgeschwindigkeiten: Hartmetall hält höheren Schnittgeschwindigkeiten stand, was zu mehr Produktivität und kürzeren Zykluszeiten führt.
  • Bessere Oberflächengüte: Die Härte von Hartmetall ermöglicht feinere Schneidkanten und damit glattere Oberflächen an den bearbeiteten Teilen.
  • Anwendungen: Hartmetall-Gesenkfräser eignen sich ideal für die Bearbeitung von gehärteten Stählen, Edelstahl, Gusseisen, Titan und anderen schwer zerspanbaren Werkstoffen. Sie werden auch bei Hochpräzisionsanwendungen eingesetzt, bei denen Maßgenauigkeit und Oberflächengüte entscheidend sind.

Schnellarbeitsstahl (HSS):

  • Eigenschaften: HSS ist ein kohlenstoffreicher Werkzeugstahl, der für gute Härte, Zähigkeit und einen relativ günstigen Preis bekannt ist. Er ist duktiler als Hartmetall und neigt daher bei Stößen oder Vibrationen weniger zum Ausbrechen.

Vorteile:

  • Kostengünstig: HSS-Fräser sind in der Regel günstiger als Hartmetallfräser und damit eine gute Option für kostenbewusste Anwendungen.
  • Zähigkeit: HSS ist weniger spröde als Hartmetall und bricht daher bei unterbrochenen Schnitten oder instabilen Bearbeitungsbedingungen seltener.
  • Anwendungen: HSS-Gesenkfräser eignen sich für die Bearbeitung weicherer Werkstoffe wie Aluminium, Messing, Kunststoffe und Nichteisenmetalle. Sie kommen auch dort zum Einsatz, wo Werkzeugbruch ein Risiko darstellt oder wo komplexe Formen ein flexibleres Werkzeug erfordern.

Weitere Aspekte:

  • Beschichtungen: Um Leistung und Standzeit weiter zu verbessern, können Gesenkfräser mit verschiedenen Materialien wie Titannitrid (TiN), Titanaluminiumnitrid (TiAlN) oder Aluminiumtitannitrid (AlTiN) beschichtet werden. Diese Beschichtungen erhöhen die Härte, verringern die Reibung und verlängern die Standzeit.
  • Substrate: Vollhartmetall und HSS sind zwar die gängigsten Werkstoffe, einige Hersteller bieten Gesenkfräser jedoch auch aus pulvermetallurgischem (PM) Schnellarbeitsstahl an, der die Zähigkeit von HSS mit der Verschleißfestigkeit von Hartmetall verbindet.

Welche Beschichtungen verbessern Gesenkfräser?

Beschichtungen auf Gesenkfräsern verbessern Leistung, Haltbarkeit und Gesamtwirksamkeit bei der CNC-Bearbeitung erheblich. Diese oft nur wenige Mikrometer dicken Schichten bilden eine Schutzschicht auf der Oberfläche des Fräsers, verbessern seine Eigenschaften und verlängern seine Lebensdauer. Hier sind einige der gängigsten Beschichtungen für Gesenkfräser:

1. Titannitrid (TiN):

  • Eigenschaften: TiN ist eine vielseitige, weit verbreitete Beschichtung, die für ihre charakteristische goldene Farbe bekannt ist. Sie erhöht die Härte deutlich, verringert die Reibung und verbessert die Verschleißfestigkeit.

Vorteile:

  • Längere Standzeit: TiN-Beschichtungen können die Lebensdauer eines Gesenkfräsers verdoppeln oder sogar verdreifachen und so Werkzeugwechsel und die damit verbundenen Stillstandszeiten reduzieren.
  • Höhere Schnittgeschwindigkeiten: Die geringere Reibung und die höhere Härte erlauben höhere Schnittgeschwindigkeiten und steigern Produktivität und Durchsatz.
  • Bessere Spanabfuhr: TiN-Beschichtungen verhindern Spanansammlungen, sorgen für einen gleichmäßigen Spanfluss und verringern das Risiko eines Werkzeugbruchs.

2. Titancarbonitrid (TiCN):

  • Eigenschaften: TiCN ist härter und verschleißfester als TiN und hat eine dunkelgraue bis violette Farbe. Es verbindet hohe Härte mit guter Haftung und geringer Reibung.

Vorteile:

  • Höhere Verschleißfestigkeit: TiCN-Beschichtungen bieten eine noch bessere Verschleißfestigkeit als TiN und eignen sich daher für anspruchsvolle Anwendungen und abrasive Werkstoffe.
  • Höhere Schnittgeschwindigkeiten: Wie TiN ermöglichen auch TiCN-Beschichtungen höhere Schnittgeschwindigkeiten und steigern die Produktivität.
  • Bessere Oberflächengüte: Die geringere Reibung und die höhere Verschleißfestigkeit tragen zu besseren Oberflächen an den bearbeiteten Teilen bei.

3. Titanaluminiumnitrid (TiAlN):

  • Eigenschaften: TiAlN gehört zu den härtesten und verschleißfestesten Beschichtungen, die es gibt, und hat eine purpur- bis violettfarbene Färbung. Es bietet hervorragende thermische Stabilität und Oxidationsbeständigkeit.

Vorteile:

  • Extreme Verschleißfestigkeit: TiAlN-Beschichtungen überzeugen bei der Hochgeschwindigkeitsbearbeitung, bei der Trockenbearbeitung und bei Anwendungen mit schwer zerspanbaren Werkstoffen wie gehärteten Stählen, Titanlegierungen und Nickelbasislegierungen.
  • Leistung bei erhöhten Temperaturen: Die hohe thermische Stabilität von TiAlN erlaubt die Bearbeitung bei erhöhten Temperaturen, ohne die Standzeit zu beeinträchtigen.

4. Aluminiumtitannitrid (AlTiN):

  • Eigenschaften: AlTiN zeichnet sich durch außergewöhnliche Härte, Verschleißfestigkeit und Hochtemperaturstabilität aus. Es hat eine hell- bis dunkelgraue Farbe.

Vorteile:

  • Außergewöhnliche Härte und Verschleißfestigkeit: AlTiN-Beschichtungen bieten unter den gängigen PVD-Beschichtungen das höchste Maß an Härte und Verschleißfestigkeit.
  • Extreme Temperaturbeständigkeit: AlTiN hält extrem hohen Temperaturen stand und eignet sich daher für die anspruchsvollsten Bearbeitungsanwendungen.

5. Diamantähnlicher Kohlenstoff (DLC):

  • Eigenschaften: DLC ist eine dünne, harte und gleitfähige Beschichtung, die Reibung, Verschleiß und Aufbauschneiden verringert. Sie bietet außerdem hervorragende chemische Beständigkeit.

Vorteile:

  • Weniger Reibung und Verschleiß: DLC-Beschichtungen verringern Reibung und Verschleiß erheblich, was zu längerer Standzeit und besserer Oberflächengüte führt.
  • Bessere Spanabfuhr: Der niedrige Reibungskoeffizient von DLC verhindert Spanansammlungen und sorgt für einen gleichmäßigen Bearbeitungsablauf.

Die richtige Beschichtung wählen:

Die optimale Beschichtung für Ihren Gesenkfräser hängt von verschiedenen Faktoren ab, darunter Werkstückmaterial, Schnittbedingungen, gewünschte Standzeit und Budget. Lassen Sie sich unbedingt von einem erfahrenen Lieferanten wie Baucor beraten, um die am besten geeignete Beschichtung für Ihre Anwendung zu bestimmen.

Die Expertise von Baucor:

Bei Baucor bieten wir ein breites Sortiment an Gesenkfräsern mit verschiedenen Beschichtungen für Ihre speziellen Anforderungen. Unser Expertenteam begleitet Sie durch die Auswahl und stellt sicher, dass Sie die richtige Beschichtung für optimale Leistung, Standzeit und Wirtschaftlichkeit bei Ihrer CNC-Bearbeitung wählen.

ANGEBOT EINHOLEN

Wo werden Gesenkfräser eingesetzt?

Gesenkfräser sind unverzichtbare Werkzeuge in vielen Branchen, die präzise 3D-Konturen und die Herstellung von Kavitäten bei der CNC-Bearbeitung erfordern. Da sie eintauchen, seitlich fräsen und Konturen fräsen können, sind sie für die Fertigung komplexer Formen und feiner Details unentbehrlich. Hier sind einige der wichtigsten Branchen, in denen Gesenkfräser breit eingesetzt werden:

Formenbau:

  • Spritzgießen: Gesenkfräser erzeugen die komplizierten Kavitäten von Spritzgießformen, mit denen Kunststoffteile in großen Stückzahlen hergestellt werden. Die Fräser bearbeiten die Innenform des Werkzeugs präzise, sodass das fertige Kunststoffteil dem gewünschten Design entspricht.
  • Blasformen: Ähnlich wie beim Spritzgießen erzeugen Gesenkfräser die Kavitäten von Blasformen, mit denen Hohlkörper aus Kunststoff wie Flaschen und Behälter hergestellt werden.
  • Druckguss: Gesenkfräser dienen zur Bearbeitung der komplexen Gesenke für den Druckguss, ein Verfahren zur Herstellung von Metallteilen, bei dem flüssiges Metall unter hohem Druck in eine Formkavität eingespritzt wird.

Gesenkbau:

  • Stanzwerkzeuge: Gesenkfräser bearbeiten die komplexen Formen von Stanzwerkzeugen, mit denen Blech geschnitten, gebogen und in verschiedene Formen gebracht wird.
  • Schmiedegesenke: Sie erzeugen außerdem die Kavitäten von Schmiedegesenken, mit denen Metall durch Druckkräfte geformt wird.
  • Prägewerkzeuge: Gesenkfräser bearbeiten Prägewerkzeuge, mit denen erhabene Motive oder Muster auf Metalloberflächen erzeugt werden.

Luftfahrtindustrie:

  • Turbinenschaufeln: Gesenkfräser erzeugen die komplexen 3D-Formen von Turbinenschaufeln, die für optimale aerodynamische Leistung präzise Konturen und glatte Oberflächen benötigen.
  • Flugzeugbauteile: Sie bearbeiten außerdem weitere komplizierte Bauteile für die Luft- und Raumfahrt, etwa Triebwerksteile, Strukturelemente und Fahrwerkskomponenten.

Medizintechnik:

  • Implantate: Gesenkfräser erzeugen die komplexen Formen von orthopädischen Implantaten, Zahnimplantaten und anderen Medizinprodukten. Die Fräser sorgen dafür, dass die Implantate perfekt im menschlichen Körper sitzen und wie vorgesehen funktionieren.
  • Chirurgische Instrumente: Sie bearbeiten außerdem feine Details an chirurgischen Instrumenten wie Zangen, Skalpellen und Bohrern, die hohe Präzision und Genauigkeit erfordern.

Weitere Branchen:

  • Automobilindustrie: Gesenkfräser erzeugen Formen für verschiedene Fahrzeugkomponenten wie Armaturenbretter, Innenverkleidungen und Motorabdeckungen.
  • Werkzeug- und Formenbau: Sie sind unverzichtbare Werkzeuge im Werkzeug- und Formenbau zur Herstellung kundenspezifischer Formen, Gesenke und Vorrichtungen.
  • Allgemeine Fertigung: Gesenkfräser werden in vielen Fertigungsanwendungen eingesetzt, in denen präzise 3D-Konturen gefragt sind, etwa bei komplexen Teilen für Maschinen, Elektronik und Konsumgüter.

Insgesamt sind Gesenkfräser unverzichtbare Werkzeuge der modernen Fertigung. Sie ermöglichen komplizierte Formen und Details in einer Vielzahl von Branchen. Ihre Präzision und Vielseitigkeit machen sie zu einem wertvollen Gewinn für jede CNC-Bearbeitung, bei der komplexe, hochwertige Teile entstehen sollen.

Welche Branchen setzen Gesenkfräser ein?

Gesenkfräser sind vielseitige Werkzeuge, die in zahlreichen Branchen zum Einsatz kommen, in denen präzise 3D-Konturen und die Herstellung von Kavitäten bei der CNC-Bearbeitung gefragt sind. Hier sind einige der wichtigsten Branchen, in denen Gesenkfräser breit eingesetzt werden:

Werkzeug- und Formenbau:

  • Spritzgießen: Gesenkfräser sind entscheidend für die Herstellung komplizierter Kavitäten in Formen, mit denen Kunststoffteile wie Automobilkomponenten, Konsumgüter und Medizinprodukte gefertigt werden.
  • Blasformen: Sie dienen zur Bearbeitung von Formen für hohle Kunststoffteile wie Flaschen, Behälter und Kraftstofftanks.
  • Druckguss: Gesenkfräser erzeugen komplexe Gesenke für den Druckguss, ein Verfahren zur Herstellung von Metallteilen, bei dem flüssiges Metall in eine Formkavität eingespritzt wird.
  • Stanzwerkzeuge: Sie bearbeiten die präzisen Formen und Konturen von Werkzeugen, mit denen Blech zu verschiedenen Teilen gestanzt wird, darunter Karosserieteile, Haushaltsgeräte und elektronische Bauteile.
  • Schmiedegesenke: Gesenkfräser erzeugen die Kavitäten in Schmiedegesenken, die Metall durch Druckkräfte formen, etwa für Bauteile der Luft- und Raumfahrt und für Automobilteile.

Luftfahrtindustrie:

  • Turbinenschaufeln: Die komplexen 3D-Formen von Turbinenschaufeln, die für die aerodynamische Effizienz in Strahltriebwerken entscheidend sind, werden häufig mit Gesenkfräsern bearbeitet.
  • Flugzeugzellenbauteile: Diese Fräser bearbeiten komplizierte Merkmale an Flügelholmen, Rippen, Rumpfsektionen und anderen Strukturbauteilen und sorgen für präzise Toleranzen und glatte Oberflächen.
  • Triebwerksteile: Gesenkfräser erzeugen außerdem komplexe Formen an Triebwerkskomponenten wie Brennkammern, Turbinengehäusen und Verdichterschaufeln.

Medizintechnik:

  • Orthopädische Implantate: Gesenkfräser erzeugen komplizierte Formen an künstlichen Gelenken, Knochenschrauben und Platten für präzisen Sitz und optimale Knochenintegration.
  • Chirurgische Instrumente: Sie bearbeiten komplexe Details an chirurgischen Instrumenten wie Zangen, Skalpellen und Bohrern mit hoher Präzision und Genauigkeit.
  • Zahnimplantate: Gesenkfräser erzeugen präzise Gewinde und Konturen an Zahnimplantaten für sicheren Halt und Osseointegration.

Automobilindustrie:

  • Formen für Innen- und Außenteile: Gesenkfräser bearbeiten Formen für verschiedene Automobilkomponenten wie Armaturenbretter, Türverkleidungen, Stoßfänger und Motorabdeckungen.
  • Motorkomponenten: Sie erzeugen außerdem komplizierte Formen an Motorkomponenten wie Zylinderköpfen, Ansaugkrümmern und Getriebegehäusen.

Weitere Branchen:

  • Unterhaltungselektronik: Gesenkfräser erzeugen Formen für Kunststoffgehäuse, Tasten und weitere Bauteile elektronischer Geräte.
  • Werkzeug- und Formenbau: Sie sind unverzichtbare Werkzeuge im Werkzeug- und Formenbau zur Herstellung kundenspezifischer Formen, Gesenke und Vorrichtungen.
  • Schmuck: Mit Gesenkfräsern lassen sich komplizierte Designs und Muster in Schmuckformen erzeugen.
  • Allgemeine Fertigung: Gesenkfräser finden in verschiedenen Fertigungsbereichen Anwendung, in denen präzise 3D-Konturen gefragt sind, etwa bei komplexen Teilen für Maschinen, Konsumgüter und Industrieanlagen.

Zusammenfassend sind Gesenkfräser vielseitige Werkzeuge, die in einer Vielzahl von Branchen mit hohen Anforderungen an die Präzisionsbearbeitung eine entscheidende Rolle spielen. Ihre Fähigkeit, komplizierte Formen und Konturen zu erzeugen, macht sie unentbehrlich für die Herstellung hochwertiger Formen, Gesenke und komplexer Bauteile in den unterschiedlichsten Sektoren.

Auf welchen Maschinen werden Gesenkfräser eingesetzt?

Gesenkfräser werden hauptsächlich auf CNC-Maschinen (Computerized Numerical Control) eingesetzt, die die für komplizierte 3D-Konturen und die Herstellung von Kavitäten erforderliche Präzision und Steuerung bieten. Hier ein Überblick über die CNC-Maschinen, die mit Gesenkfräsern arbeiten:

Vertikal-Bearbeitungszentren (VMC):

  • Am weitesten verbreitet: VMC sind die gängigste Art von CNC-Maschinen für das Gesenkfräsen. Die senkrechte Ausrichtung der Spindel erleichtert den Zugang zum Werkstück und sorgt für gute Sicht während der Bearbeitung.
  • Anwendung: VMC mit Gesenkfräsern werden häufig zur Herstellung von Formen, Gesenken und anderen komplexen Teilen mit 3D-Konturen eingesetzt.

Horizontal-Bearbeitungszentren (HMC):

  • Große Werkstücke: HMC werden üblicherweise für größere Werkstücke oder solche mit mehreren Aufspannungen eingesetzt. Die waagerechte Spindelausrichtung kann bei der Bearbeitung tiefer Kavitäten und beim Zugang zu mehreren Werkstückseiten von Vorteil sein.
  • Anwendungen: Für das Gesenkfräsen sind HMC zwar seltener als VMC, mit Spezialwerkzeugen lassen sie sich aber für größere Formen, Gesenke und Bauteile der Luft- und Raumfahrt nutzen.

Hochgeschwindigkeits-Bearbeitungszentren (HSMC):

  • Hohe Präzision: HSMC sind für die Hochgeschwindigkeitsbearbeitung ausgelegt und bieten höhere Spindeldrehzahlen und schnelle Eilgänge. Das ermöglicht kürzere Zykluszeiten und bessere Oberflächengüten, insbesondere mit kleineren Gesenkfräsern.
  • Anwendungen: HSMC eignen sich ideal für den hochpräzisen Gesenk- und Formenbau, bei dem feine Details und glatte Oberflächen entscheidend sind.

5-Achs-Bearbeitungszentren:

  • Komplexe Geometrien: 5-Achs-Maschinen steuern fünf Bewegungsachsen (X, Y, Z, A und B) gleichzeitig und ermöglichen so die Bearbeitung komplexer 3D-Geometrien und Hinterschnitte, die mit 3-Achs-Maschinen nur schwer zu erreichen sind.
  • Anwendungen: 5-Achs-Bearbeitungszentren mit Gesenkfräsern werden zur Herstellung komplizierter Formen, Gesenke und Teile mit komplexen Geometrien in der Luft- und Raumfahrt, der Medizintechnik und anderen Hightech-Branchen eingesetzt.

Weitere Aspekte:

  • Erodiermaschinen: Obwohl sie streng genommen keine CNC-Fräsmaschinen sind, lassen sich auch Maschinen für die Funkenerosion (EDM) zum Gesenkbau nutzen. Die Funkenerosion trägt Material mit elektrischen Funken ab und eignet sich daher für komplexe Formen in harten Werkstoffen.
  • Werkzeughalter: Gesenkfräser werden in der Regel in Werkzeughaltern wie Spannzangen oder Fräserhaltern gespannt, die sicheren Halt bieten und die Rundlaufabweichung (Taumeln) minimieren. Das sichert Genauigkeit und Präzision bei der Bearbeitung.

Welche Konstruktionsberatung und anwendungstechnische Unterstützung bietet Baucor für Gesenkfräser?

Bei Baucor liefern wir nicht nur hochwertige Gesenkfräser, sondern sind Ihr verlässlicher Partner für präzise CNC-Bearbeitung. Wir bieten umfassende Konstruktions- und Engineering-Unterstützung während Ihres gesamten Projekts und sorgen so für optimale Leistung und Ergebnisse.

So unterstützt Sie Baucor:

Fachberatung und Werkzeugauswahl:

  • Unsere erfahrenen Ingenieure beraten Sie gern zu Ihren konkreten Anforderungen beim Gesenkfräsen. Wir besprechen Projektanforderungen, Werkstückmaterialien, gewünschte Toleranzen und Bearbeitungsbedingungen und empfehlen den am besten geeigneten Fräsertyp, die passende Größe, Geometrie und Beschichtung.
  • Wir beraten Sie fachkundig bei der Auswahl des richtigen Werkzeugs für Ihre CNC-Maschine und stellen Kompatibilität und optimale Leistung sicher.

Kundenspezifische Fräserkonstruktion und -fertigung:

  • Baucor ist auf die Konstruktion und Fertigung kundenspezifischer Werkzeuge spezialisiert. Wenn Ihre Anwendung einen besonderen Gesenkfräser mit bestimmter Geometrie oder bestimmtem Profil erfordert, entwickeln unsere Ingenieure eine maßgeschneiderte Lösung nach Ihren genauen Vorgaben.
  • Wir setzen moderne CAD/CAM-Software und präzise Schleiftechniken ein, um kundenspezifische Fräser mit außergewöhnlicher Genauigkeit und Leistung zu fertigen.
  1. Anwendungstechnik und Optimierung:
  • Unsere Anwendungsingenieure unterstützen Sie bei der Optimierung Ihres Gesenkfrässprozesses. Wir empfehlen optimale Schnittparameter wie Spindeldrehzahl, Vorschub und Schnitttiefe, um Standzeit und Produktivität zu maximieren und dabei die gewünschte Oberflächengüte und Genauigkeit zu erreichen.
  • Außerdem helfen wir Ihnen bei der Lösung von Bearbeitungsproblemen und liefern Lösungen, die die Effizienz Ihres gesamten Prozesses verbessern.

Technischer Support und Schulung:

  • Baucor bietet umfassenden technischen Support, damit Sie das Beste aus Ihren Gesenkfräsern herausholen. Unser Team beantwortet Ihre Fragen, hilft bei der Fehlersuche und berät Sie zu Werkzeugwartung und bewährten Vorgehensweisen.
  • Wir bieten außerdem Schulungen an, damit Ihre Bediener ihre Fähigkeiten und Kenntnisse im effektiven Einsatz von Baucor Gesenkfräsern optimal ausbauen können.

Kontinuierliche Verbesserung und Innovation:

  • Wir setzen auf kontinuierliche Verbesserung und Innovation bei unserer Gesenkfräser-Technologie. Wir verfolgen Branchentrends und Entwicklungen, um neue Fräserkonstruktionen und Beschichtungen zu entwickeln, die den wachsenden Anforderungen der CNC-Bearbeitung gerecht werden.

Partnerschaft mit Baucor:

Als Partner von Baucor erhalten Sie Zugang zu:

  • einem Team erfahrener Ingenieure und Techniker mit Fachwissen im Gesenkfräsen und in der CNC-Bearbeitung.
  • einem breiten Sortiment hochwertiger Gesenkfräser in verschiedenen Größen, Geometrien und Beschichtungen.
  • umfassender Konstruktions- und Engineering-Unterstützung zur Optimierung Ihrer Bearbeitungsprozesse.
  • kontinuierlichem technischem Support und Schulungen für Ihren Erfolg.

Wir unterstützen Sie dabei, Ihre Ziele in der Präzisionsbearbeitung zu erreichen. Kontaktieren Sie uns noch heute, um mehr über unsere Gesenkfräser zu erfahren und darüber, wie unsere Konstruktions- und Engineering-Unterstützung Ihre CNC-Bearbeitung auf ein neues Niveau hebt.

UNÜBERTROFFENE ANWENDUNGSTECHNISCHE UNTERSTÜTZUNG

Anwendungstechnische Unterstützung

Technisches Know-how in jeder Projektphase

Baucor bietet individuelle Werkzeuglösungen sowie Fertigungs- und Engineering-Leistungen, die auf Ihren spezifischen Bedarf zugeschnitten sind, branchenübergreifend.

Fertigungsgerechte Gestaltung (DFM)

Optimieren Sie Ihr Design für die Fertigung

Die Ingenieure von Baucor prüfen Ihre Konstruktion und geben Hinweise, um Fertigbarkeit, Wirtschaftlichkeit und Effizienz zu verbessern.

Lösungen für Prototypen und Serienfertigung

Ihre Lösung – in jeder Stückzahl

Ob Sie einen einzelnen Prototyp oder die Serienfertigung benötigen: Die Ingenieure von Baucor arbeiten gerne mit Ihnen zusammen. Sprechen Sie uns an, und wir besprechen, wie wir Ihre Idee Wirklichkeit werden lassen.

Kundenspezifische Engineering-Lösungen

Maßgeschneiderte Lösungen für Baucor-Kunden

Baucor ist darauf spezialisiert, einzigartige Fertigungs- und Engineering-Lösungen bereitzustellen, die auf den spezifischen Bedarf jedes Kunden zugeschnitten sind. Unsere Expertise deckt ein breites Spektrum an Branchen und Anwendungen ab.

Welche Design-Leitfäden gibt es für Gesenkfräser?

Die Konstruktion leistungsfähiger Gesenkfräser erfordert die sorgfältige Berücksichtigung verschiedener Faktoren, um optimale Leistung, Präzision und Standzeit bei CNC-Bearbeitungen sicherzustellen. Hier die wichtigsten Konstruktionsrichtlinien für Gesenkfräser:

Schneidengeometrie:

  • Durchmesser: Der Fräserdurchmesser richtet sich nach Größe und Komplexität der Kavität oder Kontur. Kleinere Durchmesser eignen sich für feine Details, größere bieten mehr Steifigkeit und höhere Zerspanungsraten.
  • Länge: Die Fräserlänge ergibt sich aus der Tiefe der Kavität oder der gewünschten Reichweite ins Werkstück. Längere Fräser benötigen unter Umständen zusätzliche Abstützung, um Durchbiegung zu vermeiden.
  • Anzahl der Spannuten: Die Anzahl der Spannuten beeinflusst Spanabfuhr und Schnittleistung. Zweischneidige Fräser werden häufig zum Schruppen eingesetzt, Fräser mit mehreren Schneiden (4 oder mehr) eignen sich besser zum Schlichten und für glattere Oberflächen.
  • Drallwinkel: Der Drallwinkel beeinflusst Spanfluss und Schnittkräfte. Ein größerer Drallwinkel sorgt für bessere Spanabfuhr, ein kleinerer erhöht die Festigkeit der Schneide.
  • Stirnform: Gesenkfräser gibt es mit verschiedenen Stirnformen, etwa mit flacher Stirn, als Kugelfräser oder als Eckenradiusfräser. Die Wahl richtet sich nach der gewünschten Form und Oberflächengüte der bearbeiteten Kavität.

Werkstoffauswahl:

  • Hartmetall: Vollhartmetall ist der gängigste Werkstoff für Gesenkfräser, da es außergewöhnliche Härte, Verschleißfestigkeit und Hochtemperaturstabilität bietet. Es eignet sich ideal für die Bearbeitung harter Werkstoffe und für hervorragende Standzeiten.
  • Schnellarbeitsstahl (HSS): HSS ist die kostengünstigere Option für weniger anspruchsvolle Anwendungen oder für die Bearbeitung weicherer Werkstoffe. Er bietet gute Zähigkeit und Flexibilität und neigt bei Stößen oder Vibrationen weniger zum Ausbrechen.

Beschichtungen:

  • TiN (Titannitrid): Diese vielseitige Beschichtung erhöht die Härte, verringert die Reibung und verbessert die Verschleißfestigkeit. Sie verlängert die Standzeit und erlaubt höhere Schnittgeschwindigkeiten.
  • TiAlN (Titanaluminiumnitrid): Diese härtere und verschleißfestere Beschichtung eignet sich für die Hochgeschwindigkeitsbearbeitung und für schwer zerspanbare Werkstoffe wie gehärtete Stähle.
  • AlTiN (Aluminiumtitannitrid): Diese Beschichtung bietet außergewöhnliche Hochtemperaturstabilität und Oxidationsbeständigkeit und ist daher ideal für extreme Schnittbedingungen.
  • DLC (diamantähnlicher Kohlenstoff): Diese gleitfähige Beschichtung verringert Reibung und Verschleiß, besonders bei abrasiven oder klebenden Werkstoffen.

Anwendungsspezifische Aspekte:

  • Schruppen und Schlichten: Wählen Sie Fräsergeometrie und Nutenzahl passend für Schrupp- und Schlichtoperationen. Schruppfräser legen den Schwerpunkt auf die Zerspanungsrate, Schlichtfräser auf Oberflächengüte und Genauigkeit.
  • Werkstückmaterial: Berücksichtigen Sie Härte und Eigenschaften des Werkstückmaterials bei der Wahl von Fräsermaterial und Beschichtung. Härtere Werkstoffe erfordern in der Regel Hartmetallfräser mit verschleißfesten Beschichtungen.
  • Kühlung und Schmierung: Kühl- und Schmiermittel können die Standzeit deutlich verlängern und die Bearbeitungsleistung verbessern. Wählen Sie eine Fräserkonstruktion, die eine effektive Kühlmittelzufuhr zur Schnittzone ermöglicht.
  • Maschinenkompatibilität: Achten Sie darauf, dass Schaftart und Abmessungen des Fräsers zu Ihrer CNC-Maschine und Ihrem Werkzeughalter passen.
