CNC-Werkzeuge – Design-Leitfaden für Fräser

Präzisionsschneidwerkzeuge

Präzisionsfertigung, der Ingenieure und Forschende in Fortune-500-Unternehmen vertrauen

Fertigungserfahrung, der führende globale Unternehmen vertrauen.

  • Lockheed Martin
  • Sumitomo Electric Interconnect Products
  • Saint-Gobain Performance Plastics Pampus GmbH
  • 3M
  • Frito-Lay
  • Parker Hannifin Corporation
  • Boston Scientific
  • General Dynamics – OTS Canada
  • ITW Food Equipment
  • Hemlock Semiconductor
  • Saft Batteries
  • KLA-Tencor
  • Land O'Lakes
  • Fastenal
  • Volvo Construction Equipment

Baucor Leistungsumfang

Wir bieten CNC-Fräser mit folgenden Merkmalen:

Länge
  • 1" bis 12" lang
Dicke
  • 1/16” bis 2” dick
Fräsertyp
  • Schaftfräser
  • Kugelfräser
  • Konische Fräser
  • Schwalbenschwanzfräser
  • Scheibenfräser für Passfedernuten
  • Sonderfräser
Werkstoff
  • Hartmetall
  • Schnellarbeitsstahl
  • Edelstahl
  • Werkzeugstahl

Wie konstruieren Sie den perfekten CNC-Fräser?

CNC-Fräswerkzeuge, kurz Fräser genannt, sind unverzichtbare Bestandteile der CNC-Bearbeitung. Diese vielseitigen Schneidwerkzeuge formen Rohmaterial zu präzisen und filigranen Komponenten und erfüllen damit die hohen Anforderungen moderner Branchen. Die Auslegung von CNC-Fräswerkzeugen bedeutet, die Anforderungen der Anwendung zu verstehen und in ein funktionales, langlebiges Werkzeug zu übersetzen.

Baucor bietet eine Vielzahl von Formen, Größen und Ausführungen, die sich für unterschiedlichste Bearbeitungsaufgaben eignen, vom Herstellen komplexer Geometrien bis zum Fräsen von Nuten, Taschen und Konturen. Fräser bearbeiten Werkstoffe wie Metalle, Kunststoffe und Verbundwerkstoffe wirkungsvoll.

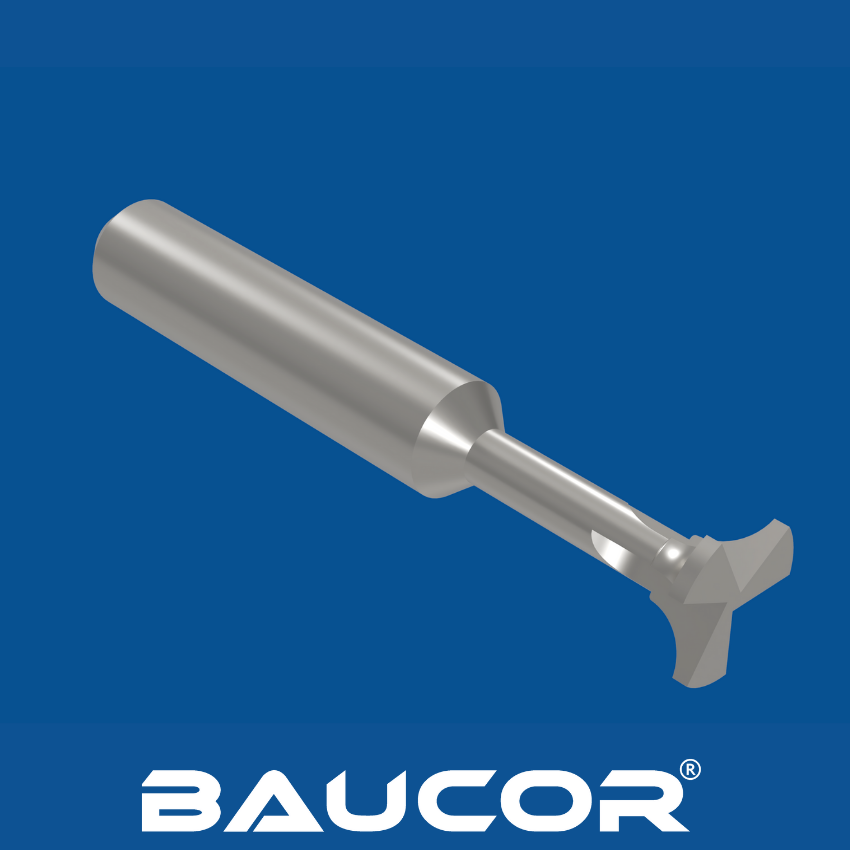

Rückwärts-Viertelkreisfräser

1. Recherche und Konzeptentwurf:

Der Auslegungsprozess beginnt mit der Analyse von Anwendung und Branchenanforderungen, um die konkreten Anforderungen an den Fräser (Werkstoff, Härte, Beschichtung, Schneidengeometrie) zu bestimmen. Dazu gehört:

  • Analyse des zu bearbeitenden Werkstoffs (z. B. Metalle, Verbundwerkstoffe)
  • Festlegung der Schneidengeometrie und der Leistungsanforderungen
  • Prüfung von Branchen-Benchmarks und Ermittlung besonderer Herausforderungen oder Anforderungen

Dieses Wissen fließt in einen Konzeptentwurf ein, der die Grundlage für die präzise Werkzeugfertigung legt. In dieser Phase arbeiten wir mit den Kunden zusammen, damit das Werkzeug zu ihren besonderen Anforderungen passt.

2. Festlegen der Fräsergeometrie

Sobald die Anforderungen an die Schaftfräser-Auslegung feststehen, wird die Geometrie des Werkzeugs festgelegt:

  1. Fräsertyp:
    Bestimmen Sie den konkreten Werkzeugtyp anhand der Zerspanungsaufgabe, etwa Schaftfräser zum Abtragen von Material, Rückwärts-Viertelkreisfräser zum Fräsen eines Radius auf der Rückseite des Werkstücks oder Schwalbenschwanzfräser zum Fräsen von Schwalbenschwanzformen ins Werkstück. Baucor bietet eine breite Palette an Fräsern. Weitere Details finden Sie im Abschnitt „Fräsertypen“ weiter unten.
  2. Fräserabmessungen:
    Legen Sie die erforderlichen Abmessungen des Fräsers fest, darunter Länge, Durchmesser und weitere kritische Maße, für einen präzisen Schnitt und eine passende Aufnahme. Beispielsweise müssen Breite und Höhe eines Schwalbenschwanzfräsers zum Schwalbenschwanzprofil passen, das aus dem Werkstück gefräst werden soll.
  3. Schneidenausführung:
    Wählen Sie die Schneidenform (z. B. Flachstirn, Kugelkopf, angefast) passend zur geforderten Zerspanleistung. Eine Flachstirn erzeugt beispielsweise scharfe Schnitte und präzise Taschen, während ein Kugelkopf ideal für glatte Konturen oder komplexe 3D-Oberflächen ist. Angefaste Schneiden dienen zum Anschrägen oder für eine konische Oberfläche.
  4. Fräseraufnahme:
    Legen Sie die Aufnahmemerkmale des Fräsers fest, etwa Klemmung, Verschraubung oder einen bestimmten Aufnahmemechanismus, um Stabilität, Präzision und sicheren Betrieb bei der Hochgeschwindigkeitsbearbeitung zu gewährleisten. Berücksichtigen Sie Faktoren wie die Kompatibilität mit verschiedenen Maschinentypen, Schnellwechselfähigkeit für mehr Effizienz und robuste Ausführungen, die Betriebsbelastungen standhalten. Wir bieten mehrere Aufnahmegeometrien an. Weitere Informationen finden Sie in der Tabelle unten (Werkzeugaufnahme).
  5. Fräserwerkstoff:
    Wählen Sie den passenden Werkstoff für den Fräser anhand der konkreten Bearbeitungsanforderungen. HSS (Schnellarbeitsstahl) bietet Vielseitigkeit und Wirtschaftlichkeit für allgemeine Anwendungen, während Hartmetall überlegene Härte und Verschleißfestigkeit liefert, ideal für das Hochgeschwindigkeitsfräsen fester Werkstoffe. Pulvermetallurgischer Stahl vereint Zähigkeit und Verschleißfestigkeit für extreme Langlebigkeit und ist damit eine robuste Wahl für anspruchsvolle Einsatzumgebungen. Diese Werkstoffe sichern bei unterschiedlichsten Bearbeitungsaufgaben beste Leistung, Standzeit und Präzision.
  6. Beschichtungen und Oberflächenbehandlungen:
    Steigern Sie die Werkzeugleistung durch eine Beschichtung mit Titannitrid (TiN), Titanaluminiumnitrid (TiAlN) oder diamantähnlichem Kohlenstoff (DLC). Diese Beschichtungen verringern die Reibung, verbessern die Verschleißfestigkeit und verlängern die Standzeit deutlich, besonders bei der Bearbeitung mit hohen Geschwindigkeiten und hohen Temperaturen.

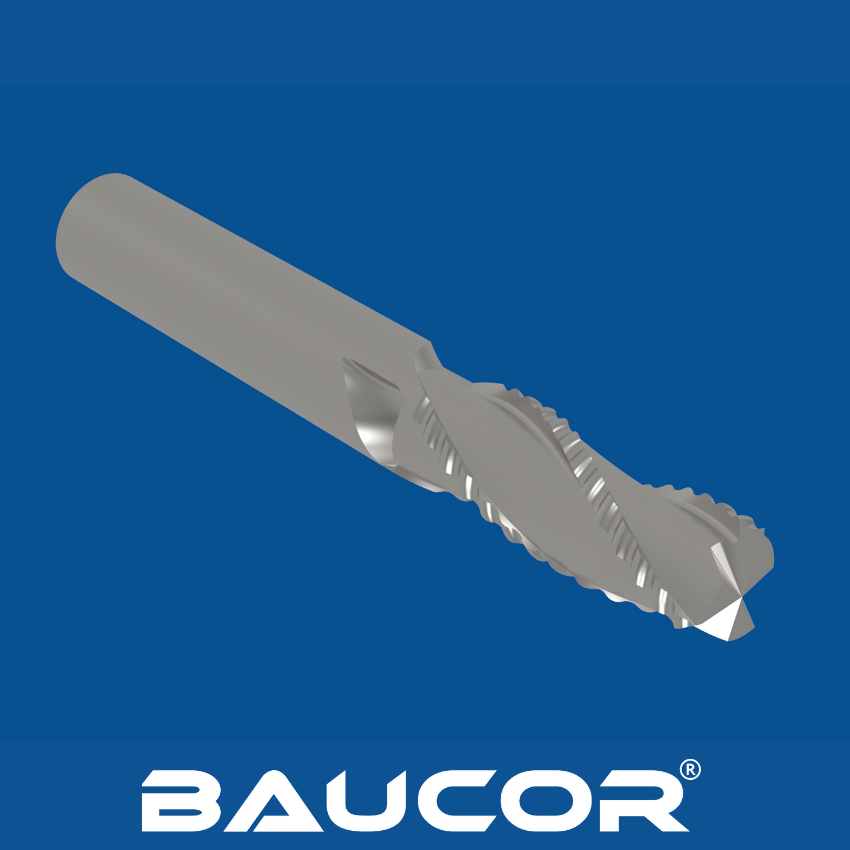

Schaftfräser mit Spanbrecher

7. Stabilität und Steifigkeit: Werkzeuge, die Vibrationen und Durchbiegung minimieren, sind entscheidend für optimale Leistung beim Fräsen. Geringere Vibrationen steigern die Bearbeitungsgenauigkeit und liefern saubere, genaue Schnitte. Weniger Durchbiegung verbessert die Gesamtstabilität und Lebensdauer des Werkzeugs. Dieses Gleichgewicht sichert hochwertige Bearbeitung und Wirtschaftlichkeit durch längere Werkzeugstandzeit und geringeren Wartungsaufwand.


3. Zusammenarbeit und Individualisierung:

Baucor arbeitet während des gesamten Auslegungsprozesses eng mit den Kunden zusammen und berät fachkundig zu Werkstoffwahl, Fräsergeometrie und Oberflächenoptionen, damit die Fräser alle Erwartungen übertreffen.

Schaftfräser selbst gestalten

Schaftfräser selbst gestalten

Füllen Sie das Formular in wenigen Schritten aus, um individuelle Fertigungslösungen zu erhalten, die genau auf Ihren Bedarf zugeschnitten sind!

Jetzt gestalten

UNÜBERTROFFENE ANWENDUNGSTECHNISCHE UNTERSTÜTZUNG

Anwendungstechnische Unterstützung

Technisches Know-how in jeder Projektphase

Baucor bietet individuelle Werkzeuglösungen sowie Fertigungs- und Engineering-Leistungen, die auf Ihren spezifischen Bedarf zugeschnitten sind, branchenübergreifend.

Fertigungsgerechte Gestaltung (DFM)

Optimieren Sie Ihr Design für die Fertigung

Die Ingenieure von Baucor prüfen Ihre Konstruktion und geben Hinweise, um Fertigbarkeit, Wirtschaftlichkeit und Effizienz zu verbessern.

Lösungen für Prototypen und Serienfertigung

Ihre Lösung – in jeder Stückzahl

Ob Sie einen einzelnen Prototyp oder die Serienfertigung benötigen: Die Ingenieure von Baucor arbeiten gerne mit Ihnen zusammen. Sprechen Sie uns an, und wir besprechen, wie wir Ihre Idee Wirklichkeit werden lassen.

Kundenspezifische Engineering-Lösungen

Maßgeschneiderte Lösungen für Baucor-Kunden

Baucor ist darauf spezialisiert, einzigartige Fertigungs- und Engineering-Lösungen bereitzustellen, die auf den spezifischen Bedarf jedes Kunden zugeschnitten sind. Unsere Expertise deckt ein breites Spektrum an Branchen und Anwendungen ab.

ANGEBOT EINHOLEN

CNC-Fräswerkzeuge von Baucor

Universalfräser

Fräsertypen:

Baucor bietet verschiedene CNC-Fräswerkzeuge, jedes für eine bestimmte Anwendung ausgelegt.

Nachfolgend die Fräser, nach Typ gruppiert:

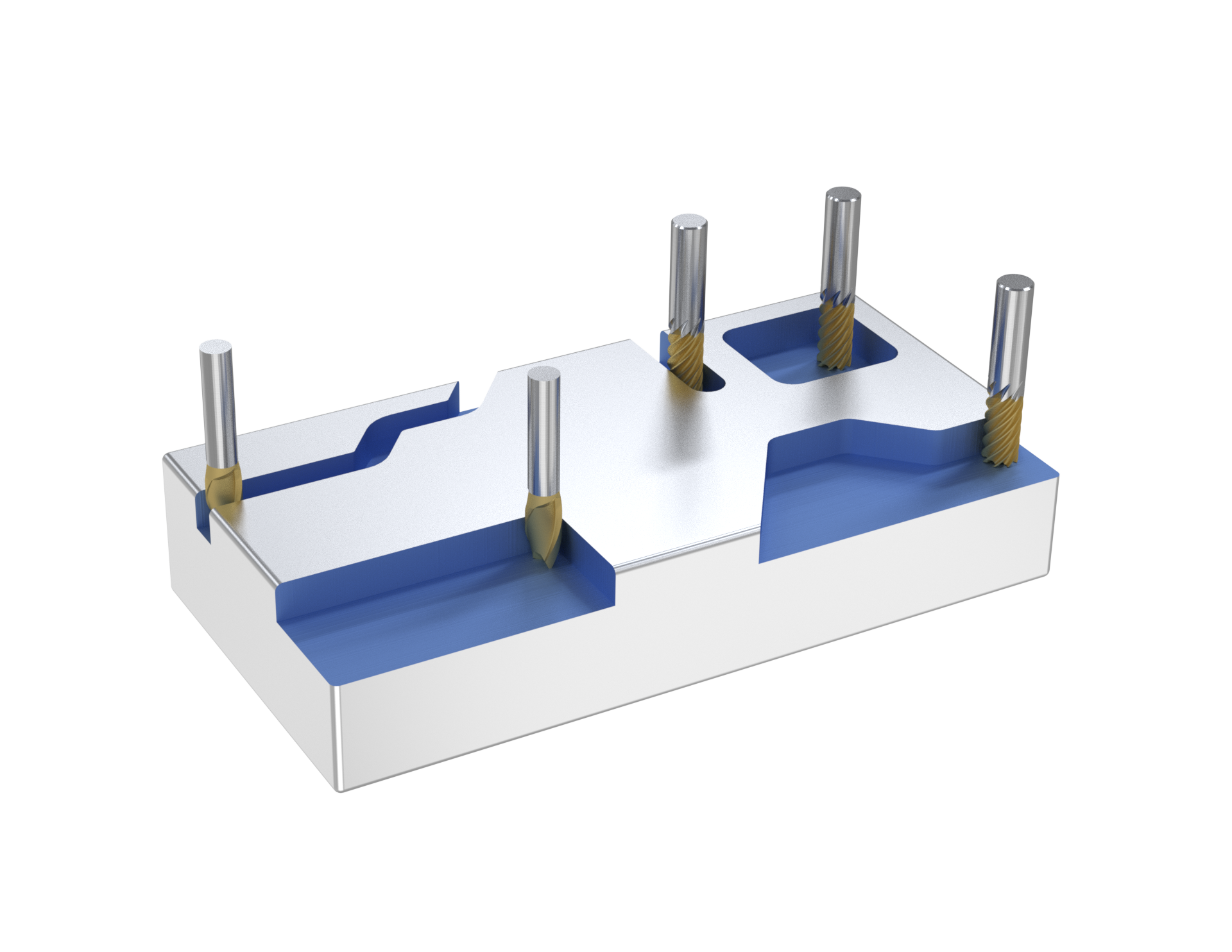

A. Universalfräser

  1. Schaftfräser: Ein Standardwerkzeug für alltägliche Fräsaufgaben, darunter Schneiden, Bohren und Formen.
  2. Schaftfräser mit freigestelltem Hals: Mit verringertem Halsdurchmesser für tiefe Schnitte oder das Arbeiten um Hindernisse herum.

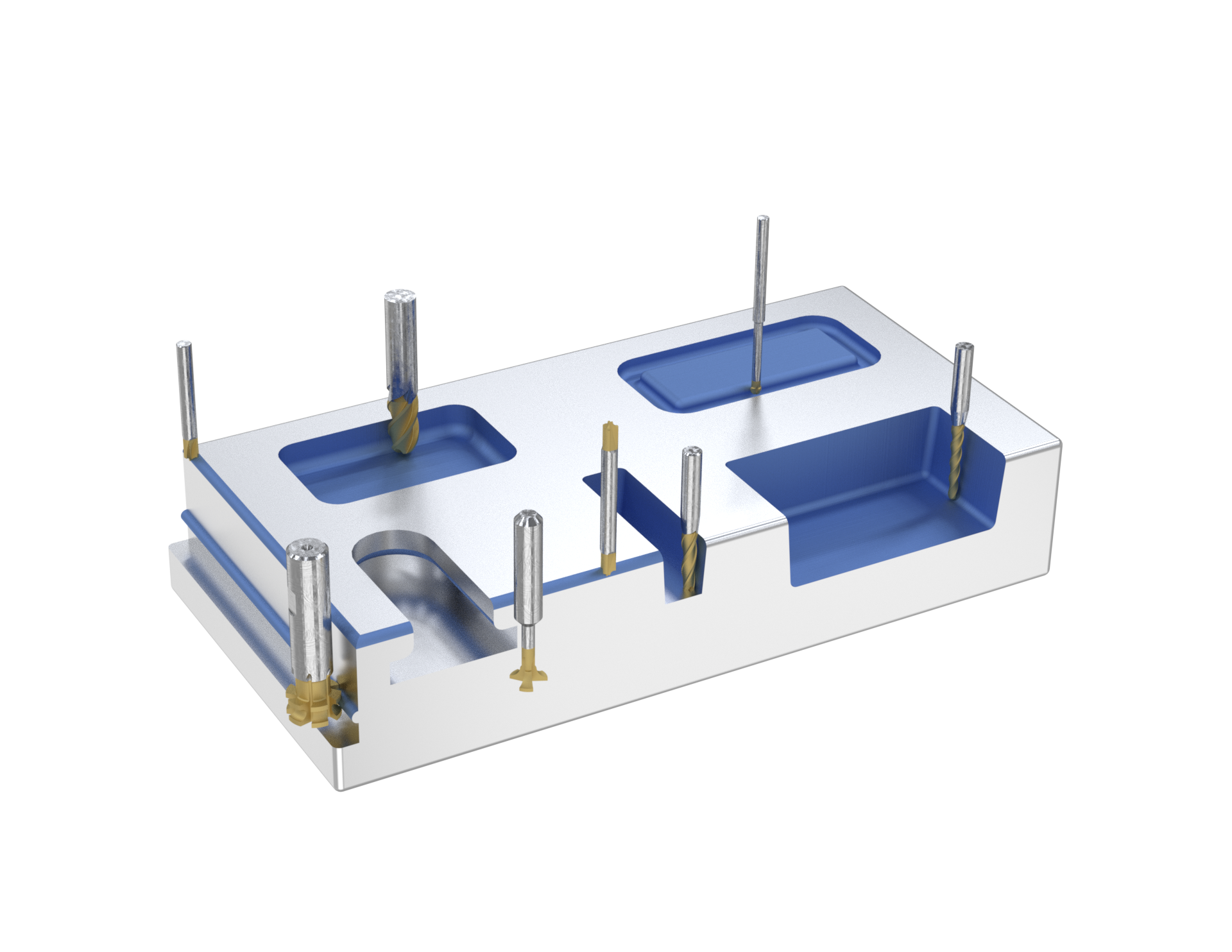

B. Profil- und Konturfräser

Profil- und Konturfräser
  1. Konkaver Radiusfräser: Formt konkave Radien an Bauteilen für Sonderprofile.
  2. Rückwärts-Viertelkreisfräser: Erzeugt glatte, gerundete Kanten auf der Rückseite eines Teils.
  3. Viertelkreisfräser – zweiseitig:Dieser Fräser rundet Kanten mit Schneiden an beiden Enden und arbeitet dadurch besonders effizient.
  4. Viertelkreisfräser – einseitig: Rundet Kanten mit einem einzelnen Schneidende, ideal für gezielte Kantenbearbeitung.
  5. Konischer Schaftfräser: Konische Form für schräge Flächen und präzise Formmerkmale.
  6. Konischer Kugelfräser: Dieser Schaftfräser verbindet Konus und Kugelkopf und eignet sich hervorragend für filigrane Detailarbeit.
  7. Lollipop-Fräser: Ideal für die Bearbeitung von Hinterschnitten und das Erzeugen komplexer 3D-Geometrien.
  8. Kugelfräser: Mit gerundeter Spitze, ideal zum Modellieren von 3D-Oberflächen und detaillierten Konturen.

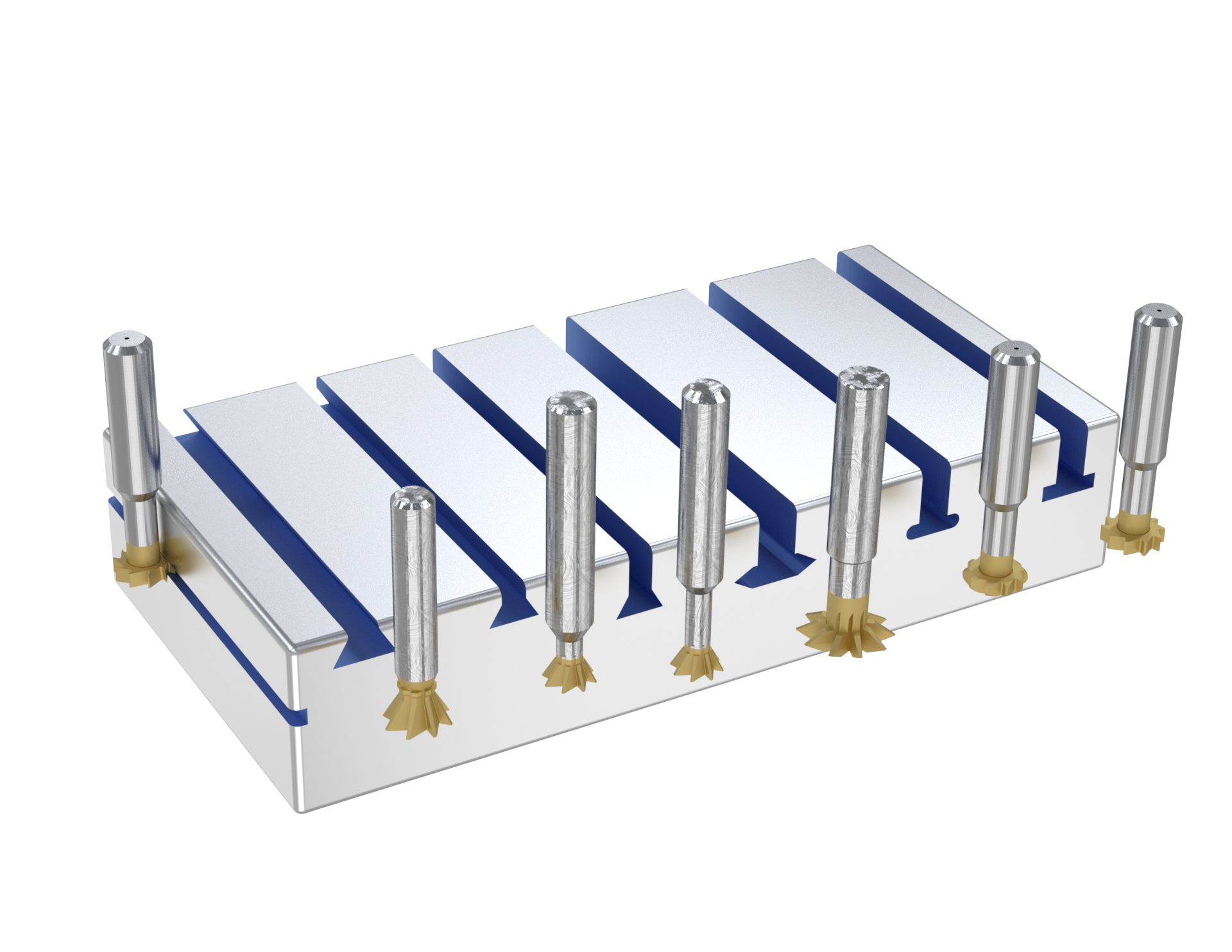

C. Nut- und Rillenfräser

Nut- und Einstechfräser
  1. Schwalbenschwanzfräser – mit Halsradius: Mit Radius am Hals ausgelegt, um die Spannung beim Fräsen von Schwalbenschwänzen zu verringern.
  2. Schwalbenschwanzfräser: Fräst Schwalbenschwanznuten, wie sie häufig in Montagekomponenten verwendet werden.
  3. Schwalbenschwanzfräser – mit großer Reichweite: Ausführung mit großer Reichweite für tiefere und schwerer zugängliche Schwalbenschwanzbearbeitung.
  4. Doppelwinkel-Schaftfräser: Erzeugt V-förmige Nuten und Winkelschnitte in einem Arbeitsgang.
  5. Scheibenfräser für Passfedernuten – Vollradius: Erzeugt gerundete Passfedernuten für besondere mechanische Anwendungen.
  6. Scheibenfräser für Passfedernuten: Dient zum Fräsen von Passfedernuten in Wellen für die sichere Montage mit Passfedern.
  7. Scheibenfräser für Passfedernuten – Wechselverzahnung: Verringert Vibrationen und Rattern durch wechselseitig versetzte Zähne für glatteres Fräsen von Passfedernuten.

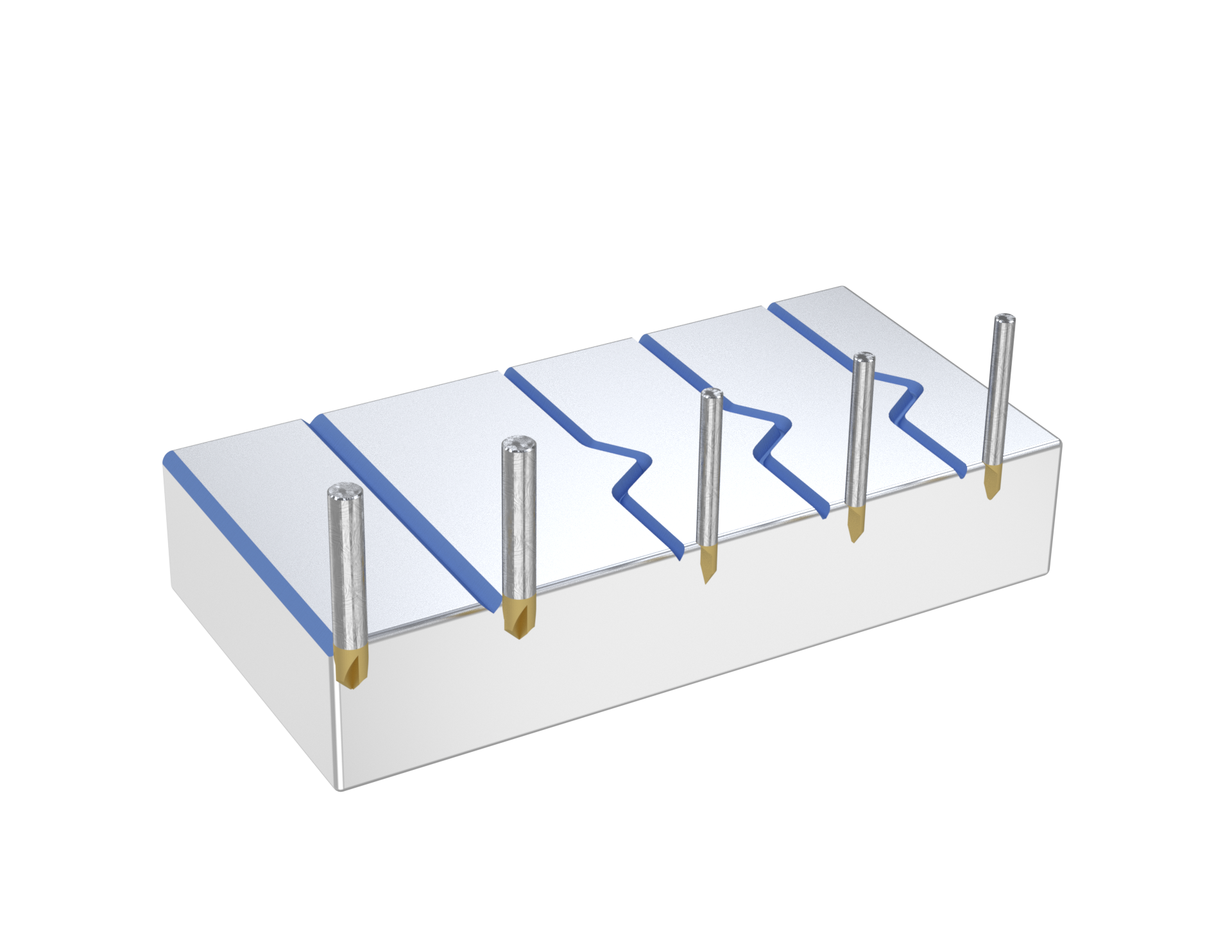

D. Fas- und Gravierfräser

Fasen- und Gravierfräser
  1. Fasenfräser – spitz: Erzeugen angeschrägte Kanten oder Fasen, die für die Endbearbeitung und die Montagevorbereitung von Teilen wichtig sind.
  2. Gravierfräser mit abgeflachter Spitze: Präzise Spitze für filigrane Gravuren und feine Details.
  3. Gravierfräser – spitz: Scharf zugespitzte Werkzeuge, ideal für detaillierte Gravuren und Markierungen.
  4. Radius-Gravierfräser: Gravierwerkzeuge mit gerundeter Spitze für glatte, geschwungene Markierungen.
  5. Fasenfräser mit abgeflachter Spitze: Für das Anschrägen mit einer besonderen Spitzenform für Präzision und Gleichmäßigkeit.

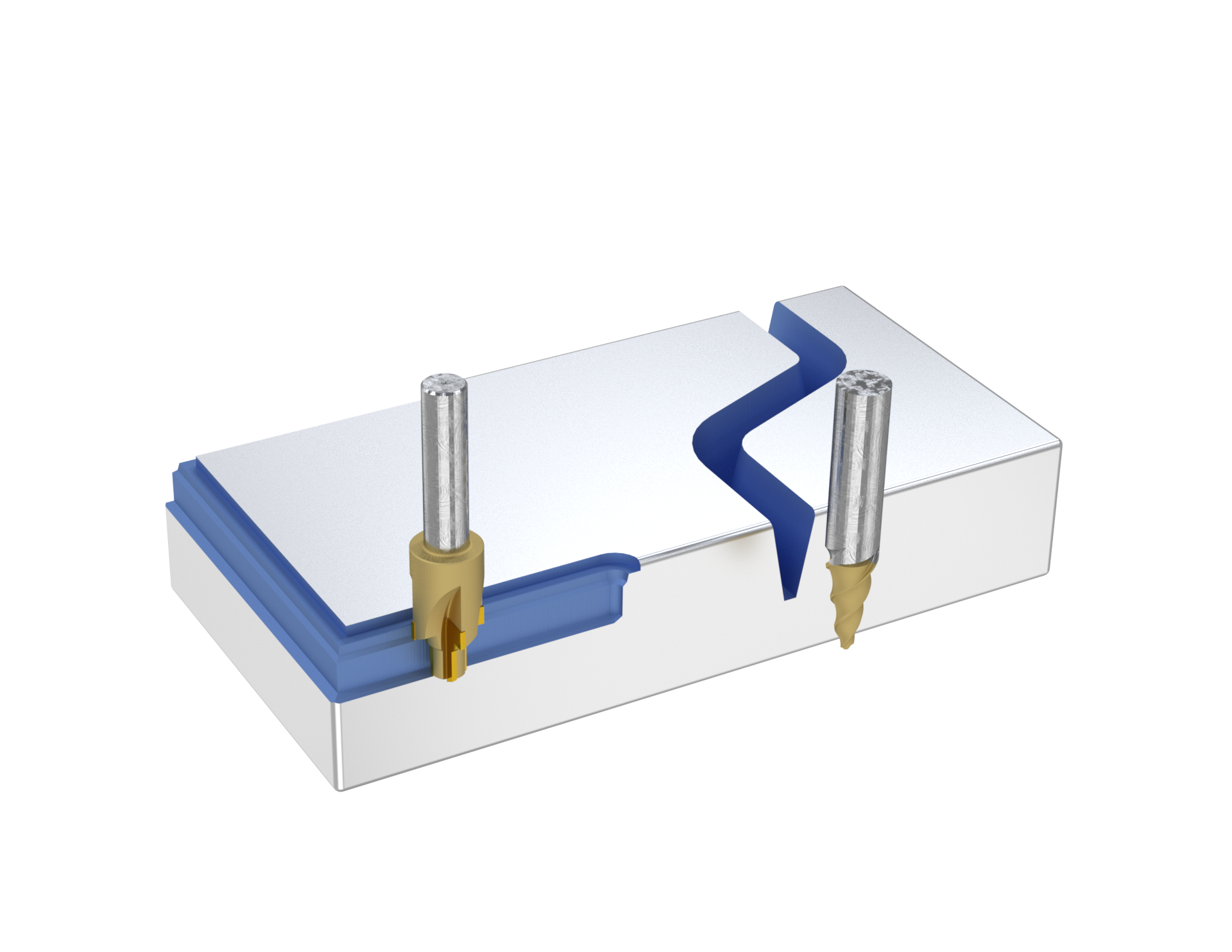

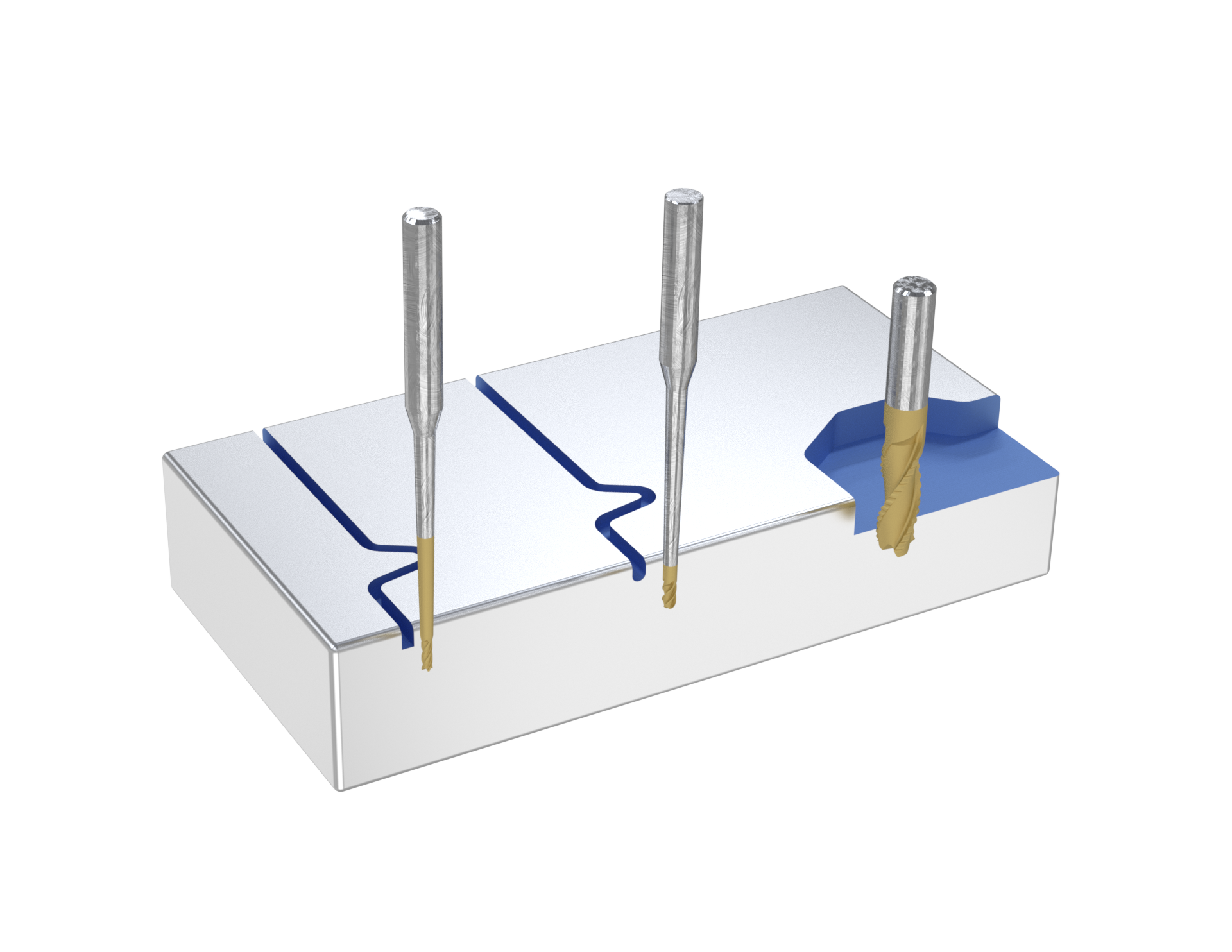

F. Gesenkfräser und Spezialfräser

Gesenk- und Sonderfräser
  1. Gesenkfräser: Präzisionswerkzeuge zum Herstellen detaillierter Kavitäten in Gesenken und Formen.
  2. Porting-Werkzeuge: Erweitern und verfeinern innere Kanäle, häufig in Automobilkomponenten.

ANGEBOT EINHOLEN

Schaftausführungen für Fräser:

Schaftart
Vorschau
Beschreibung
Befestigung
Verwendung

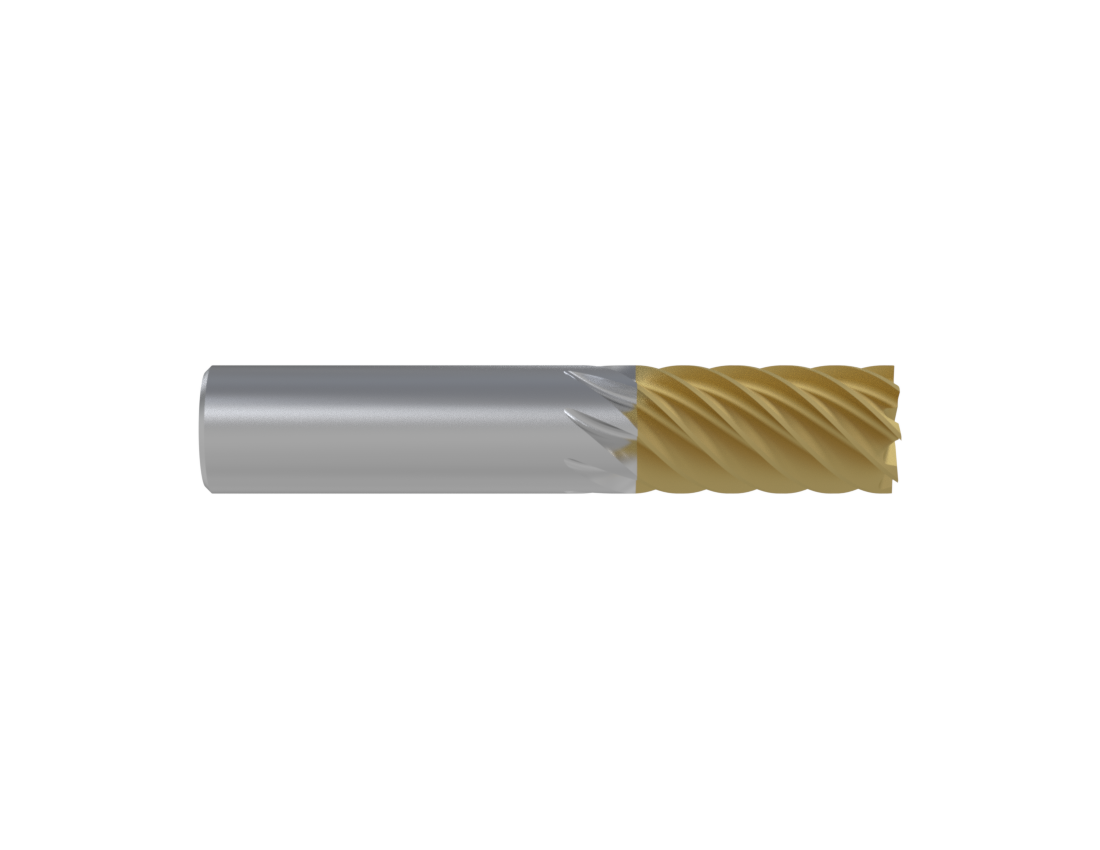

1. Zylinderschaft
VorschauWerkzeug mit Zylinderschaft, VorderansichtWerkzeug mit Zylinderschaft, isometrische Ansicht
Beschreibung

Gleichmäßige zylindrische Form

Befestigung

In Spannzangenfutter oder Bohrfutter eingespannt

Verwendung

Universalwerkzeuge wie Bohrer und Schaftfräser

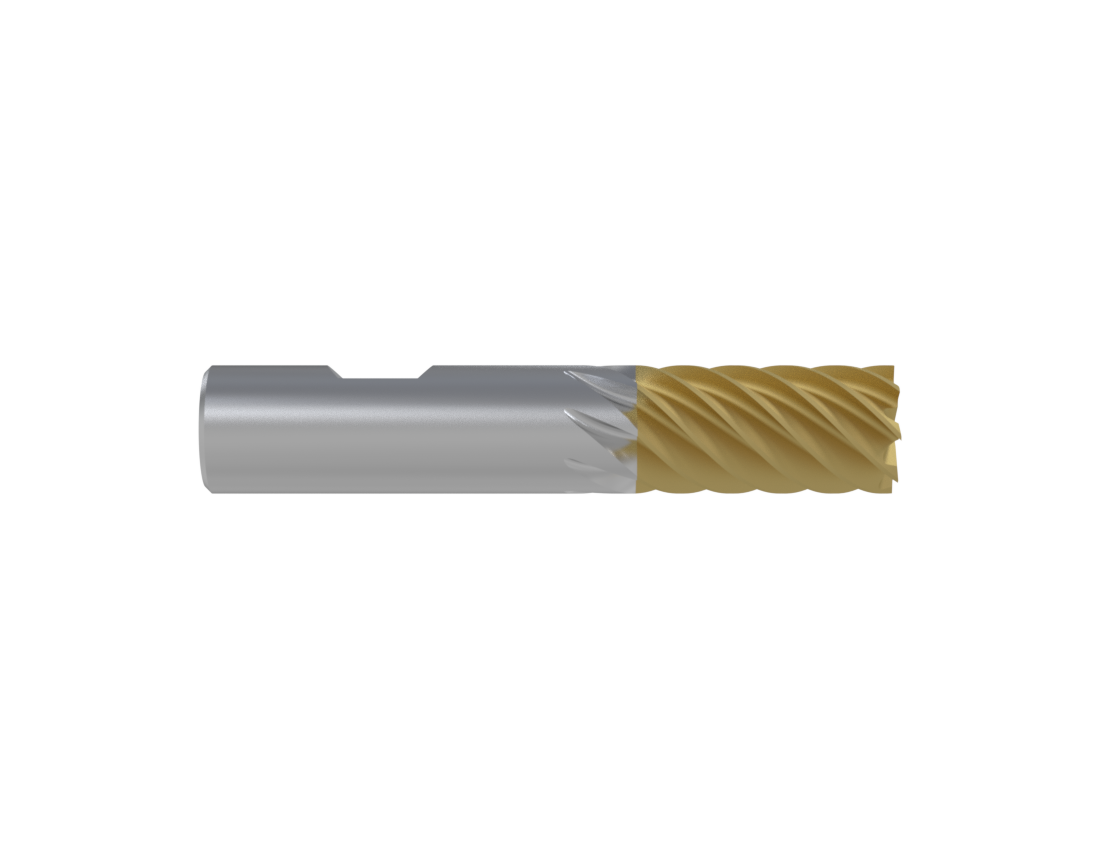

2. Weldon
VorschauSchaftfräser mit Weldon-Schaft, VorderansichtWerkzeug mit Weldon-Schaft, isometrische Ansicht
Beschreibung

Zylindrische Form mit einer Spannfläche, die in den Schaft eingearbeitet ist

Befestigung

Mit Klemmschrauben in einem Seitenspannhalter gehalten

Verwendung

Schaftfräser, die hohes Drehmoment und sicheren Halt benötigen

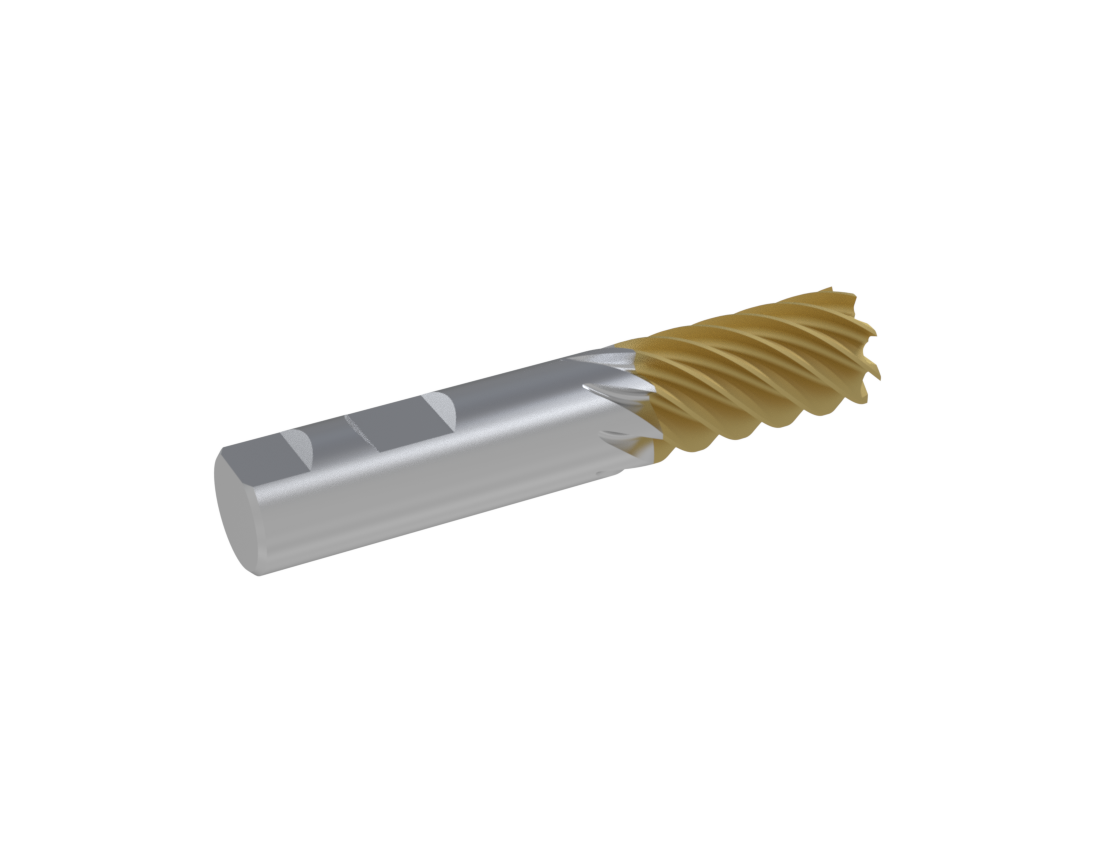

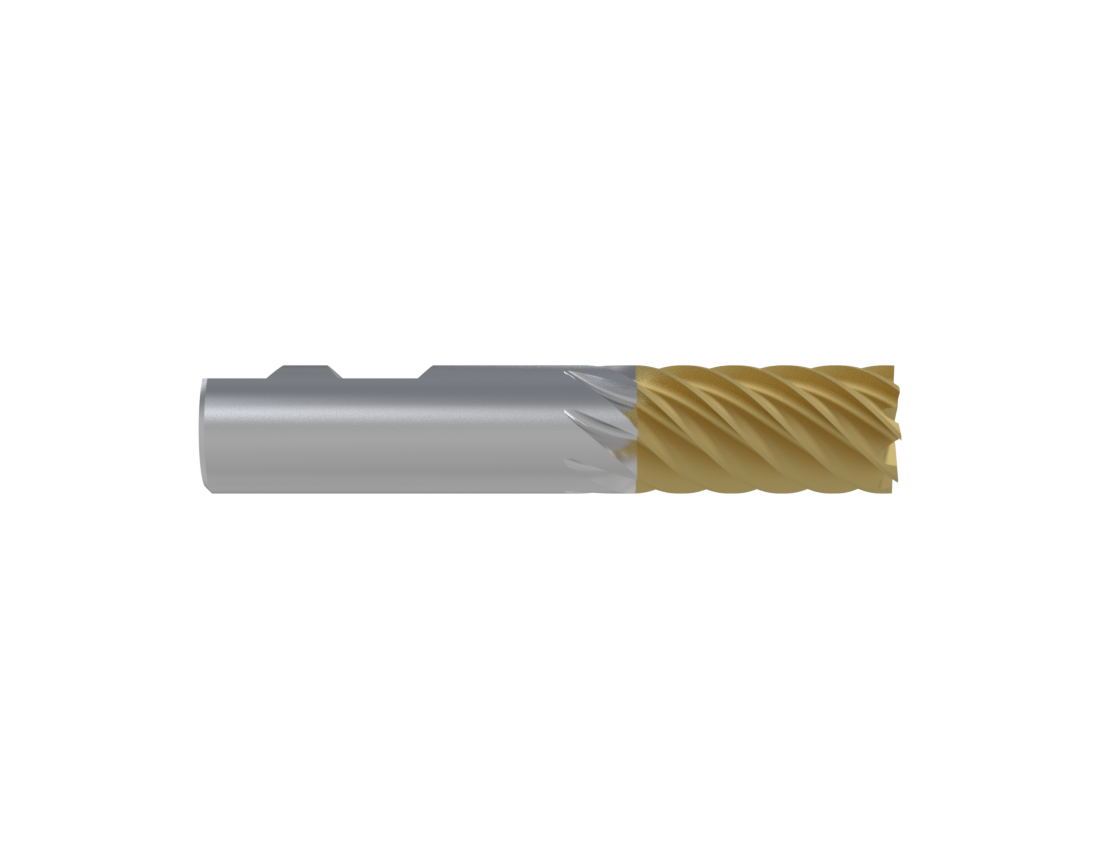

3. Doppel-Weldon
VorschauSchaftfräser mit Doppel-Weldon-Schaft, VorderansichtWerkzeug mit Doppel-Weldon-Schaft, isometrische Ansicht
Beschreibung

Ähnlich dem Weldon-Schaft, jedoch mit zwei Spannflächen

Befestigung

Besserer Halt in Seitenspannhaltern

Verwendung

Hochpräzise oder drehmomentintensive Fräsbearbeitungen

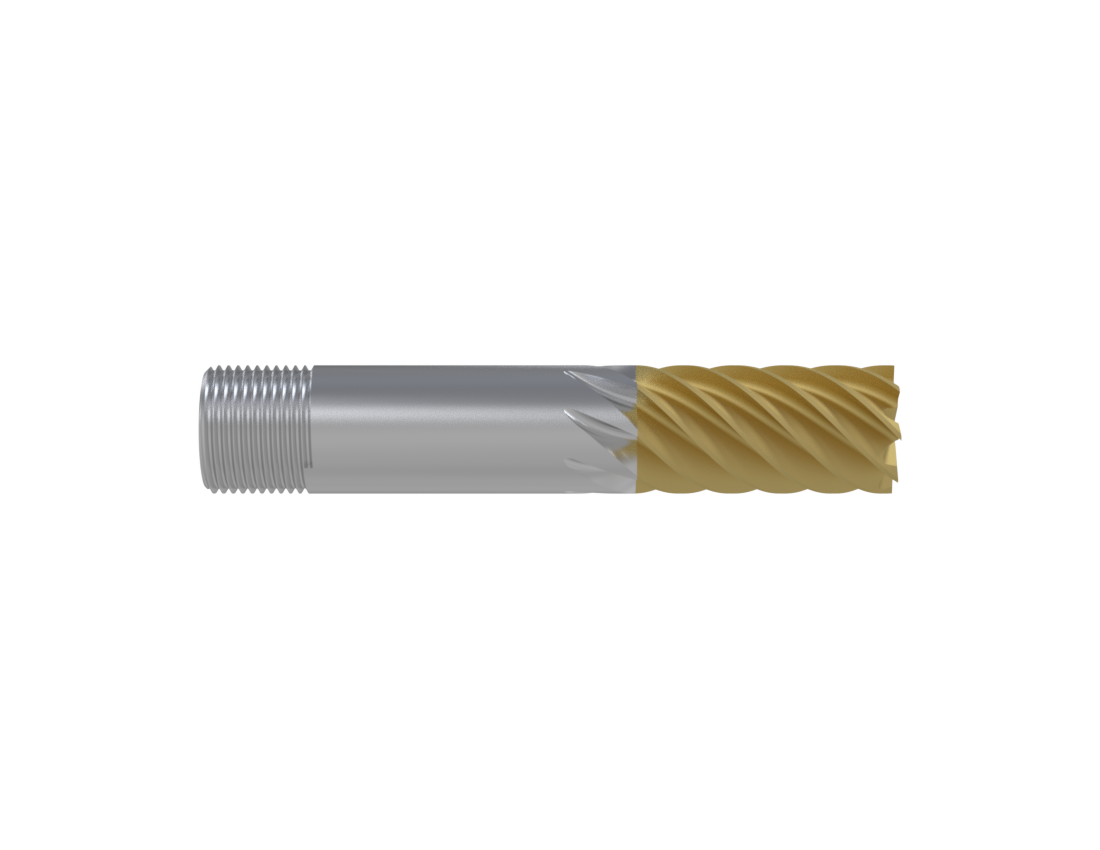

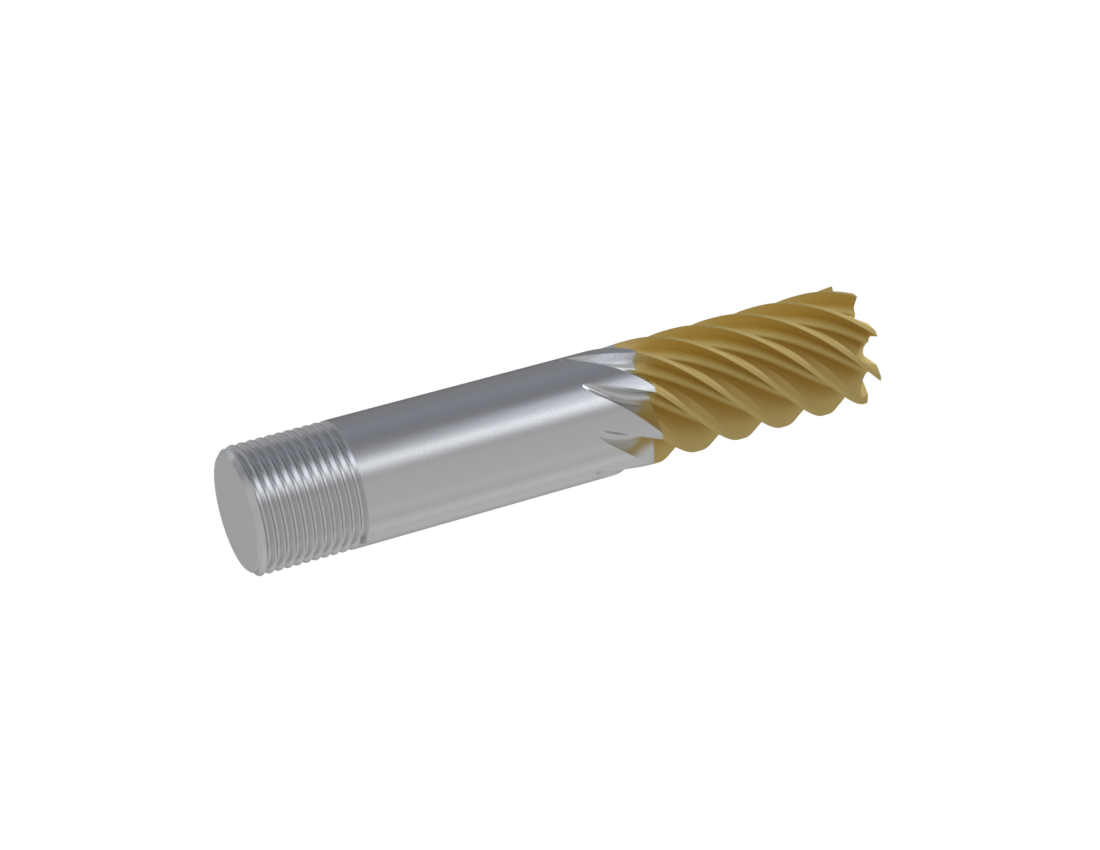

4. Gewindeschaft
VorschauWerkzeug mit Gewindeschaft, VorderansichtWerkzeug mit Gewindeschaft, isometrische Ansicht
Beschreibung

Ein zylindrischer Schaft mit Gewinde am Ende

Befestigung

In Werkzeughalter oder Verlängerungen eingeschraubt

Verwendung

Gewindebohr- und Reibanwendungen

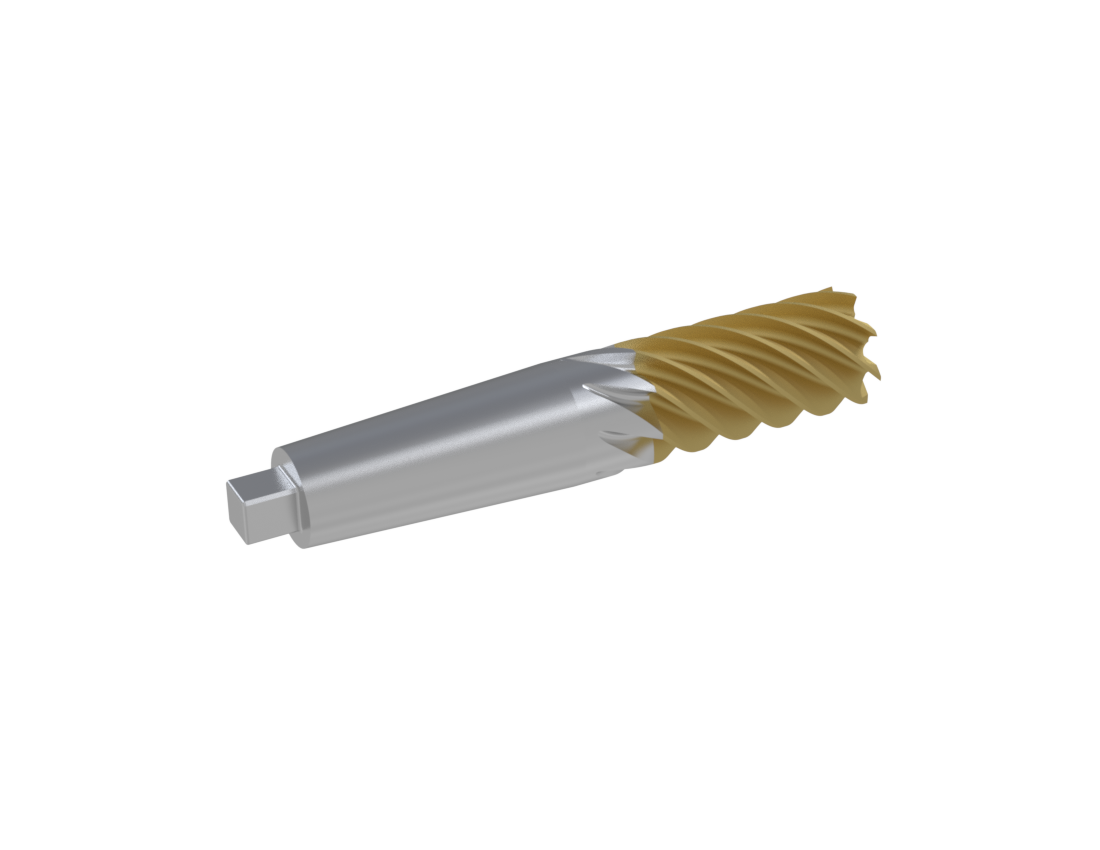

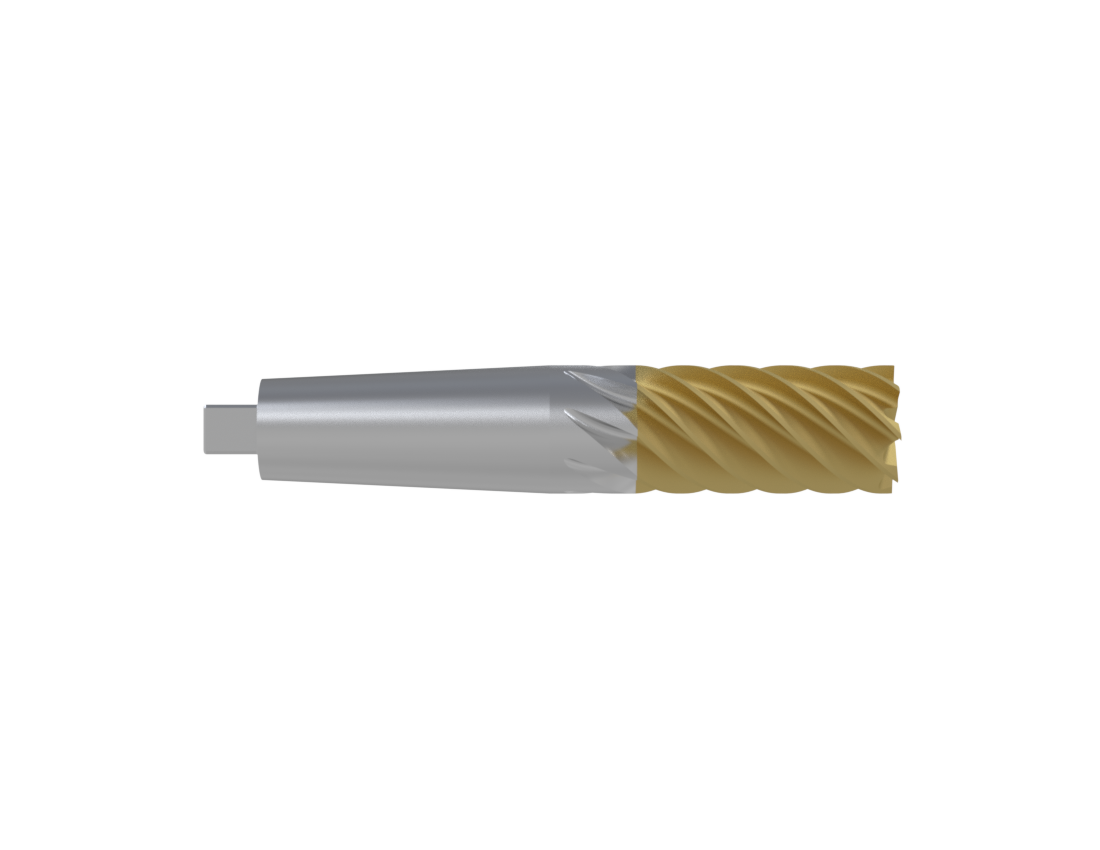

5. Kegelschaft
VorschauWerkzeug mit Kegelschaft, VorderansichtWerkzeug mit Kegelschaft, isometrische Ansicht
Beschreibung

Ein konisches oder kegeliges Profil (z. B. Morsekegel).

Befestigung

Passt in entsprechende Kegelhülsen oder Spindeln

Verwendung

Bohrer und Reibahlen in Maschinen mit Kegelaufnahme

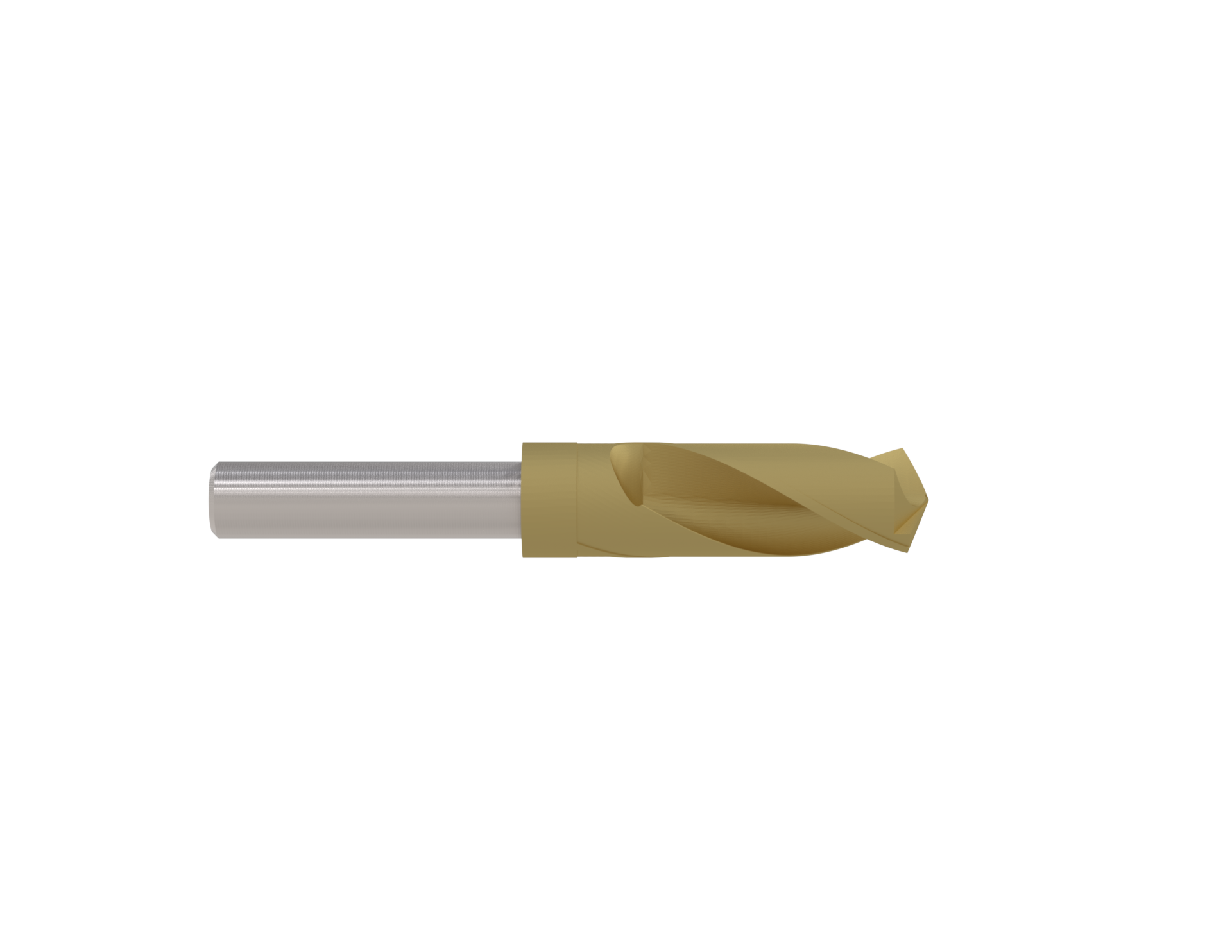

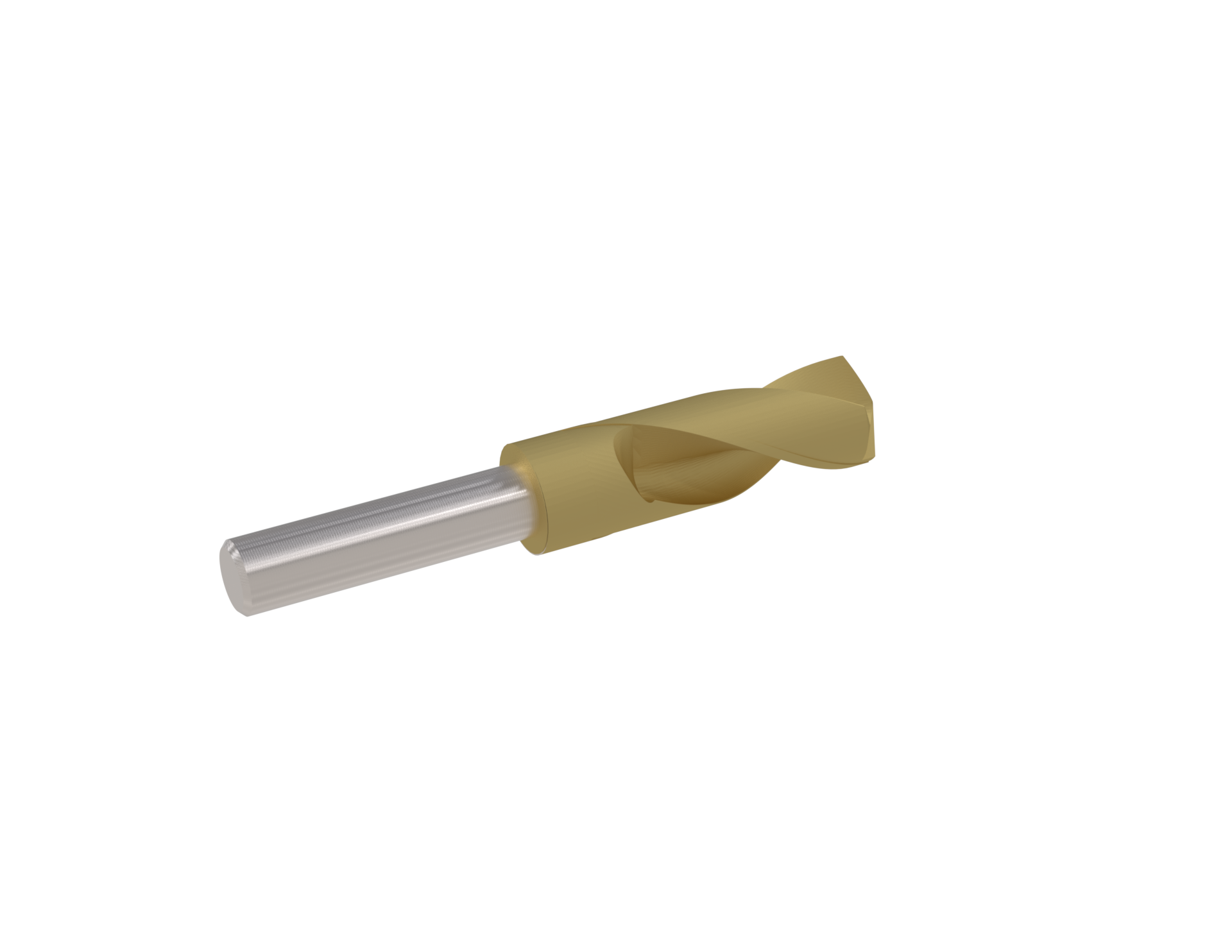

6. Reduzierter Schaft
VorschauSchaftfräser mit reduziertem Schaft, VorderansichtSchaftfräser mit reduziertem Schaft, isometrische Ansicht
Beschreibung

Der Schaftdurchmesser ist kleiner als der Schneidendurchmesser

Befestigung

In Standard-Spannzangen oder -Futtern gehalten

Verwendung

Für Anwendungen, bei denen der Werkzeugdurchmesser die Futterkapazität übersteigt

4. Design validieren:

Bevor es in die Produktion geht, ist es wichtig, die Auslegung mit numerischen Analysemethoden wie der Finite-Elemente-Analyse (FEA) oder mit Prototypen abzusichern. Rapid-Prototyping-Verfahren wie der 3D-Druck ermöglichen eine praktische Beurteilung von Funktion, Ergonomie und Kompatibilität der Auslegung in der Maschine. Falls nötig, verfeinern Sie die Auslegung anhand der Ergebnisse aus Analyse oder Prototyp.

Warum Baucor?

Die CNC-Fräswerkzeuge von Baucor werden mit Präzision und Fachwissen gefertigt und sichern hohe Leistung, Langlebigkeit und Zuverlässigkeit. Ob Sie Standardfräser oder kundenspezifisch ausgelegte Lösungen benötigen: Wir liefern Werkzeuge, die Ihre Bearbeitungsmöglichkeiten stärken.
