Nutenfräsen: Spezialisierte Fräsmaschinen schneiden die charakteristischen Nuten des Gewindebohrers heraus. Rohrgewindebohrer können gerade Nuten für kurze Späne in gängigen Materialien oder Spiralnuten für einen besseren Spanabtransport verwenden, wenn es um härtere Materialien oder tiefere Löcher geht.

Gewindeherstellung:

• Spezielle Gewindeschleifmaschinen: Präzisionsschleifmaschinen spielen die wichtigste Rolle. Diese Maschinen verwenden Schleifscheiben mit einem Profil, das den gewünschten Gewindestandard (wie NPT oder NPTF) widerspiegelt und den wesentlichen Konus einbezieht.
• Präzision und Kontrolle: CNC-Technologie (Computer Numerical Control) gewährleistet die Genauigkeit und Wiederholbarkeit des Gewindeschneidprozesses. Die Hersteller kontrollieren sorgfältig die Schleifscheibengeschwindigkeiten, die Maschinenbewegungen und sogar den Kühlmittelfluss, um optimale Schneidbedingungen aufrechtzuerhalten.

Wärmebehandlung

• Optimierung der Materialeigenschaften: Der Gewindebohrer durchläuft einen weiteren Wärmebehandlungszyklus. Dieser letzte Schritt optimiert seine Härte, Zähigkeit und Verschleißfestigkeit und stellt sicher, dass er den Kräften beim Schneiden von Gewinden in Rohrmaterialien standhalten kann.

Oberflächenbehandlungen (optional):

• Titannitrid (TiN): Die klassische goldfarbene Beschichtung reduziert Reibung und Verschleiß.
• Fortgeschrittene Beschichtungen: Optionen wie Titan-Aluminium-Nitrid (TiAlN) für Hochtemperaturanwendungen oder Chromnitrid (CrN) für Korrosionsbeständigkeit können strategisch ausgewählt werden.

Qualitätskontrolle: Strenge Inspektionen gewährleisten Qualität:

• Maßgenauigkeit: Gewinde, Durchmesser, Konus und die Gesamtgeometrie des Gewindebohrers werden sorgfältig anhand strenger Toleranzen geprüft, die durch Industriestandards und den Hersteller festgelegt wurden.
• Härteprüfung: Überprüft, ob das Material durch die Wärmebehandlung die gewünschten Eigenschaften erreicht hat.
• Oberflächenprüfung: Der Gewindebohrer wird auf Fehler oder Unvollkommenheiten untersucht, die die Leistung oder die Werkzeuglebensdauer beeinträchtigen könnten.

Rohrgewindebohrer benötigen die richtige Kombination aus Zähigkeit, Härte und Verschleißfestigkeit, um zuverlässig Rohrgewinde zu schneiden. Mit Baucors potenziellem Fokus auf Qualität werden Sie bei Rohrgewindebohrern wahrscheinlich Folgendes finden:

Gängige Materialien:

• Schnellarbeitsstahl (HSS): Die Basis für viele Rohrgewindebohrer, bietet ein ausgewogenes Verhältnis von Zähigkeit, Verschleißfestigkeit und Erschwinglichkeit.
• Kobalt-Schnellarbeitsstahl (HSS-E): Wenn die Zähigkeit für härtere Rohre oder anspruchsvolle Anwendungen erhöht werden muss, kommt HSS-E mit seiner verbesserten Hitze- und Verschleißfestigkeit ins Spiel.
• Pulvermetall-Schnellarbeitsstahl (PM HSS): Für sehr harte Aufgaben! PM HSS bietet aufgrund seiner gleichmäßigen Mikrostruktur eine beispiellose Verschleißfestigkeit und Zähigkeit.
• Hartmetall: In bestimmten Nischenanwendungen, hauptsächlich in Szenarien mit hoher Produktionsmenge und sehr abrasiven oder gehärteten Rohrmaterialien, können Vollhartmetall-Rohrgewindebohrer verwendet werden. Ihre extreme Verschleißfestigkeit und Steifigkeit bieten diese Vorteile:
• Kryogenisch behandelter HSS: Einige Hersteller bieten Standard-HSS- oder HSS-E-Gewindebohrer an, die einer kryogenen Behandlung unterzogen wurden. Dieser Prozess verändert die innere Struktur des Stahls und kann potenziell Folgendes verbessern:
• Duplex-behandelter HSS: Dies beinhaltet ein spezielles zweistufiges Wärmebehandlungsverfahren, das darauf abzielt, sowohl die Verschleißfestigkeit als auch die Zähigkeit zu maximieren. Es kann eine Leistung zwischen Standard-HSS-E und PM HSS bieten.
• Spezialisierte Werkzeugstähle: In sehr speziellen Nischenanwendungen können Hersteller bestimmte Werkzeugstahlsorten verwenden, die nicht oft in Gewindebohrern verwendet werden. Diese können auf einzigartige Eigenschaften zugeschnitten sein, darunter:

1. Verbesserte Schlagfestigkeit: Um Vibrationen oder Stoßbelastungen standzuhalten, die manchmal in anspruchsvollen Rohrgewindebohrumgebungen auftreten.
2. Spezifische Materialverträglichkeit: Zur Optimierung der Leistung beim Gewindeschneiden bestimmter Kunststoffe, Nichteisenlegierungen oder anderer Materialien mit einzigartigen Bearbeitungseigenschaften.

Rohrgewindebohrer, insbesondere solche, die für konische Gewinde verwendet werden, profitieren erheblich von Beschichtungen, die die Verschleißfestigkeit verbessern, die Reibung reduzieren und die Genauigkeit der Gewindeform optimieren. Lassen Sie uns die Optionen genauer betrachten:

Gängige Beschichtungen

• Titannitrid (TiN): Die klassische goldfarbene Beschichtung bietet:
• Titan-Aluminium-Nitrid (TiAlN): Ideal für anspruchsvolle Materialien:

Spezielle & alternative Beschichtungen

• Titancarbonitrid (TiCN): Hervorragende Reduzierung der Reibung, bietet:
• Chromnitrid (CrN): Bietet Vorteile in bestimmten Szenarien:

Mehrschichtbeschichtungen: Hochmoderne Beschichtungen, die mehrere Materialien strategisch kombinieren:

• Maßgeschneiderte Leistung: Maßgeschneidert, um spezifische Herausforderungen wie Hitze, Materialverträglichkeit und die Aufrechterhaltung der Gewindegenauigkeit bei konischen Gewinden zu meistern.
• Proprietäre Beschichtungen: Einige Hersteller bieten einzigartige Beschichtungen an, die sich auf Rohrgewindebohreranwendungen konzentrieren und potenziell eine optimierte Verschleißfestigkeit und Gewindeformungsleistung bieten.

Rohrgewindebohrer, die für das Schneiden von konischen Gewinden in Rohren und Fittings entwickelt wurden, spielen eine entscheidende Rolle bei der Gewährleistung leckagefreier Verbindungen in zahlreichen Branchen und Anwendungen. Hier sind einige Bereiche, in denen Sie wahrscheinlich Baucor's Qualitäts-Rohrgewindebohrer im Einsatz sehen werden:

Schlüsselindustrien, die auf Rohrgewindebohrer angewiesen sind

• Sanitärinstallation (Wohn- & Gewerbe): Das Rückgrat zuverlässiger Sanitäranlagen! Von Renovierungen und Reparaturen im Haushalt bis hin zu groß angelegten Installationen in Gebäuden bilden Rohrgewindebohrer die leckagefreien Verbindungen in Wasser-, Gas- und Abwasserleitungssystemen.
• HLK & Kältetechnik: Das Gewindeschneiden von Anschlüssen für Kältemittelleitungen, Abflussrohre und verschiedene Armaturen ist für die Wartung und Installation von Klimaanlagen unerlässlich.
• Industrielle Systeme: Rohrgewindebohrer gewährleisten die korrekte Gewindeformung und Verbindungssicherheit für Rohre und Fittings in verschiedenen industriellen Umgebungen, in Bereichen wie:
• Automobilindustrie: Verwendet für das Gewindeschneiden in Flüssigkeitsleitungen (wie Brems- und Kraftstoffleitungen), Motorkomponenten oder verschiedenen Armaturen, sowohl bei der Fahrzeugherstellung als auch bei der Reparatur.
• Schwermaschinen: Rohrgewindebohrer spielen eine Rolle bei der Konstruktion und Wartung der Hydrauliksysteme, Strukturelemente und anderer Komponenten, die Rohrgewinde in Bau-, Bergbau- und landwirtschaftlichen Maschinen verwenden.
• Wartung und Reparatur (MRO): Rohrgewindebohrer sind unverzichtbar für die Wiederherstellung beschädigter Gewinde und den Austausch von Armaturen in einer Vielzahl von Anlagen und Maschinen, wodurch die Lebensdauer wertvoller Anlagen verlängert wird.

Warum Rohrgewindebohrer wählen?

• Leckagefreie Verbindungen: Das konische Design von Rohrgewinden, die mit Rohrgewindebohrern erstellt werden, sorgt für die dichte Abdichtung, die für flüssigkeitsführende Systeme unerlässlich ist.
• Standardisierte Kompatibilität: Industriestandards (wie NPT, NPTF) stellen sicher, dass Gewindebohrer Gewinde erzeugen, die zu Standard-Fittings passen, was zu einer einfachen Montage und leicht verfügbaren Komponenten führt.
• Festigkeit und Haltbarkeit: Rohrgewinde bieten eine robuste mechanische Verbindung, was besonders in unter Druck stehenden Systemen oder solchen, die Vibrationen ausgesetzt sind, wichtig ist.

Branchen, in denen Rohrgewindebohrer unverzichtbar sind

Rohrgewindebohrer, mit ihrem speziellen Design zur Herstellung leckagefreier Rohrverbindungen, sind in zahlreichen Branchen unverzichtbare Werkzeuge. Dies schließt wahrscheinlich Unternehmen wie Baucor ein, die hochwertige Gewindebohrer für die unterschiedlichsten Bedürfnisse anbieten.

• Sanitär: Die Grundlage von Sanitärsystemen in Wohn-, Gewerbe- und Industriegebäuden für Wasser-, Gas- und Abwasserleitungen.
• HLK & Kältetechnik: Zum Gewindeschneiden von Kältemittelleitungen, Fittings und verschiedenen Komponenten in Klimaanlagen.
• Industrielle Systeme: Sorgen für sichere Verbindungen in Hydraulik-, Prozess- und Kühlmittelleitungen in der Fertigung, Öl- und Gasindustrie, Wasseraufbereitung und vielen anderen Industriezweigen.
• Automobil: Sichern von Flüssigkeitsleitungen (Brems-, Kraftstoff-), Motorkomponenten und Armaturen während der Herstellung und Reparatur.
• Schwermaschinen: Erstellen zuverlässiger Rohrgewinde für Hydrauliksysteme, Strukturelemente und andere Komponenten in Bau-, Bergbau- und landwirtschaftlichen Maschinen.
• Wartung und Reparatur (MRO): Entscheidend für die Wiederherstellung beschädigter Gewinde und die Instandhaltung von Anlagen in verschiedenen Branchen, wodurch die Lebensdauer der Anlagen verlängert wird.

Warum Rohrgewindebohrer wählen?

• Leckagefreie Verbindungen: Das konische Design gewährleistet eine dichte Abdichtung und verhindert Leckagen in Flüssigkeitssystemen.
• Standardisierte Kompatibilität: Die Einhaltung von Standards wie NPT oder NPTF garantiert die Austauschbarkeit mit leicht verfügbaren Fittings.
• Langlebige Verbindungen: Ideal für unter Druck stehende Systeme oder solche, die Vibrationen ausgesetzt sind.

Die richtige Maschine ist entscheidend für erfolgreiche und effiziente Rohrgewindebohrvorgänge. Rohrgewindebohrer - auch solche von Qualitätsherstellern wie Baucor - finden in einer Reihe von Maschinen Verwendung und erfüllen unterschiedliche Anforderungen in Bezug auf Präzision, Produktionsvolumen und Projektkomplexität.

Manuelle und halbautomatische Optionen

Ständerbohrmaschinen: Arbeitstiere für kleinere Aufträge: Obwohl sie nicht die präzisesten sind, verfügen viele Ständerbohrmaschinen über Gewindebohrfunktionen. Dies macht sie für einfache Rohrgewindebohrungen geeignet, insbesondere bei kleineren Rohrdurchmessern und wenn die Toleranzen weniger streng sind.
Fräsmaschinen (mit starrem Gewindebohren): Mehr Kontrolle: Fräsmaschinen erhöhen die Steifigkeit und Genauigkeit. Ihre starren Gewindebohrfähigkeiten, bei denen die Spindelrotation perfekt mit der Gewindesteigung synchronisiert ist, sind ideal für härtere Rohrmaterialien oder wenn eine höhere Gewindequalität von größter Bedeutung ist.

CNC-Automatisierung für Präzision und Produktivität

CNC-Fräsmaschinen (VMCs): Vielseitigkeit und Integration: Vertikale Bearbeitungszentren (VMCs) sind Kraftpakete. Neben dem Rohrgewindebohren können sie Fräsen, Bohren und verschiedene andere Vorgänge durchführen. Dadurch können Hersteller mehrere Bearbeitungsschritte in einem Prozess zusammenfassen, was die Effizienz steigert und die Teilehandhabung reduziert.
CNC-Drehmaschinen (mit angetriebenen Werkzeugen): Gewindebohren in jedem Winkel: Angetriebene Werkzeuge ermöglichen es Drehmaschinen, Operationen außerhalb der Hauptmittellinie durchzuführen. Dies bedeutet, dass sie Rohrgewinde an Formstücken entlang der Seite eines größeren Rohrs oder Bauteils erstellen können, was Ihrem Teiledesign Flexibilität verleiht.
Spezielle Gewindebohrmaschinen: Spezialisten für hohe Stückzahlen: Bei diesen Maschinen dreht sich alles um Geschwindigkeit und Konsistenz. Sie wurden speziell für das Rohrgewindebohren entwickelt und bieten schnelle Zyklen und automatische Werkzeugwechsel, wodurch die Leistung für die Großserienproduktion oder für Betriebe, bei denen Gewinderohre und -fittings im Mittelpunkt stehen, maximiert wird.

Über die Maschine hinaus: Wichtige Überlegungen

Gewindebohrerhalter: Die sichere Verbindung: Wählen Sie zwischen standardmäßigen ER-Spannzangenfuttern für die grundlegende Aufnahme oder Schnellwechsel-Gewindebohrerfuttern für einen schnelleren Werkzeugwechsel. Einige Spezialfutter bieten sogar einen geringen Ausgleich von Fehlausrichtungen, was die Gewindegenauigkeit verbessert.
Maschinenkapazität: Kennen Sie Ihre Grenzen: Nicht alle Maschinen sind gleich. Stellen Sie sicher, dass der Drehzahlbereich und die Vorschubsteuerung Ihrer gewählten Maschine mit dem zu gewindeführenden Rohrmaterial, der Gewindebohrergröße und dem gewünschten Ergebnis kompatibel sind.
Schützen Sie Ihre Investition: Die richtige Schmierung und die Verwendung geeigneter Kühlmittel sind nicht verhandelbar. Sie beeinflussen nicht nur die Gewindequalität, sondern wirken sich auch erheblich auf die Werkzeuglebensdauer aus. Wenden Sie sich immer an die Gewindebohrerhersteller und Schmierstofflieferanten, um die besten Optionen für Ihre Einrichtung zu erhalten.

Die Wahl des richtigen Rohrgewindebohrers ist entscheidend für erfolgreiche Gewindeschneidvorgänge, aber manchmal braucht man mehr als nur das Werkzeug selbst. Baucor, als potenzieller Anbieter hochwertiger Gewindebohrer, könnte verschiedene Ressourcen und Fachwissen anbieten, um Ihre Gewindebohrer-Auswahl zu unterstützen und Ihre Prozesse zu optimieren:

Potenzielle Bereiche für Design- und Engineering-Unterstützung

Unterstützung bei der Materialauswahl: Erhalten Sie Hilfe bei der Auswahl des richtigen Gewindebohrers: Unser Team kann Ihnen bei der Auswahl des optimalen Gewindebohrermaterials (HSS, Kobalt-HSS, PM HSS usw.) behilflich sein. Erhalten Sie Ratschläge basierend auf Ihren spezifischen Rohrmaterialeigenschaften (Härte, Zähigkeit) und Anwendungsanforderungen, um die Leistung und Lebensdauer des Gewindebohrers zu maximieren.
Anleitung zu Gewindestandards: Navigieren Sie mit Vertrauen durch die Standards: Stellen Sie sicher, dass Sie den richtigen Gewindetyp und die richtige Steigung (NPT, NPTF, BSPT usw.) erstellen, indem Sie Unterstützung von Baucor suchen. Dies ist besonders hilfreich, wenn es um weniger verbreitete oder spezielle Gewindeprofile und Abweichungen innerhalb der Standards geht.
Anwendungsspezifische Optimierung: Nutzen Sie das Wissen von Baucor: Für komplexe Gewindeschneidaufgaben, anspruchsvolle Rohrmaterialien oder die Massenproduktion kann Baucor eingehende Beratungen anbieten. Erhalten Sie Expertenempfehlungen zu Beschichtungen, Gewindeschneidgeschwindigkeiten, Vorschubgeschwindigkeiten und den idealen Schmierstrategien für beste Ergebnisse.
Kundenspezifische Gewindebohrer-Entwicklung: Lösungen für einzigartige Anforderungen: Erfordert Ihr Projekt einen hochspezialisierten Gewindebohrer außerhalb des Standardangebots? Baucor verfügt über die Fähigkeiten, kundenspezifische Rohrgewindebohrer zu entwerfen und herzustellen, die perfekt auf Ihre einzigartigen Gewindespezifikationen abgestimmt sind oder mit besonders schwierigen Rohrmaterialien arbeiten.

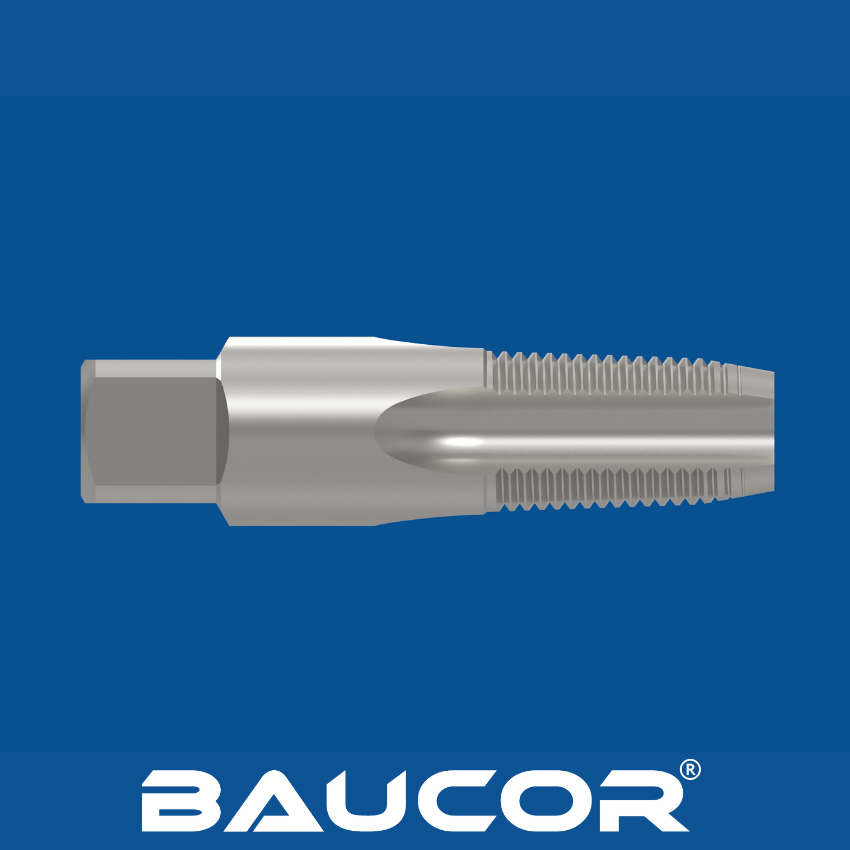

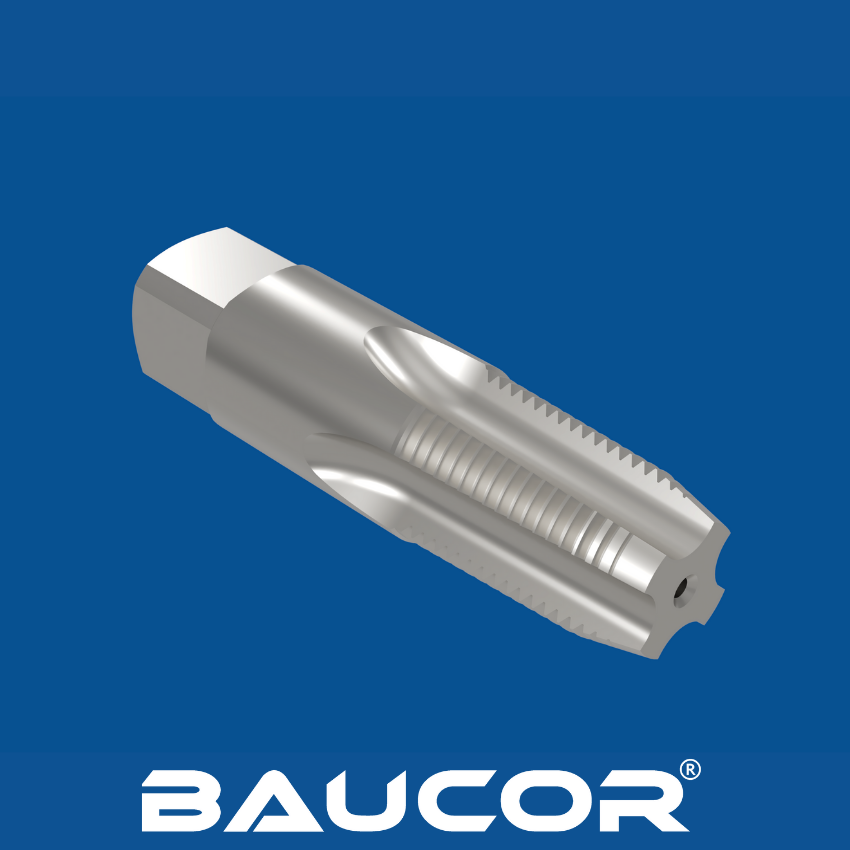

Im Gegensatz zu Standard-Gewindebohrern sind Rohrgewindebohrer für die Herstellung von konischen Gewinden für leckagefreie Verbindungen ausgelegt. Ihr spezielles Design folgt einer Kombination aus Industriestandards, Herstellerentscheidungen und Überlegungen, die speziell für das Rohrgewindebohren gelten. Lassen Sie uns in die wichtigsten Gestaltungselemente eintauchen:

Entscheidende Designüberlegungen
Standards und Spezifikationen

Gewindestandards (NPT, NPTF usw.): Rohrgewindebohrer folgen akribisch Standards wie National Pipe Taper (NPT) oder National Pipe Taper Fuel (NPTF). Diese Standards definieren Gewindeprofile, Konuswinkel und Abmessungen und gewährleisten die Kompatibilität zwischen Rohren, Fittings und den Gewindebohrern selbst.
Herstellerspezifikationen: Während sie sich an Standards halten, haben Hersteller ihre eigenen Toleranzen, Qualitätskontrollverfahren und Designvariationen, die die Leistung des Gewindebohrers, die Werkzeuglebensdauer und die Eignung für bestimmte Szenarien beeinflussen.
Konus: Das ist das bestimmende Merkmal!

Standardkonus: Die meisten Rohrgewindebohrer verwenden einen Konus von 3/4" pro Fuß, was bedeutet, dass sich der Durchmesser über eine Länge von 12" um 3/4" ändert. Dieser Konus ermöglicht eine leckagefreie Abdichtung beim Anziehen der Fittings.
Variationen: Spezialisierte Anwendungen können Abweichungen vom Standardkonus erfordern, obwohl diese weniger häufig sind.
Nuten

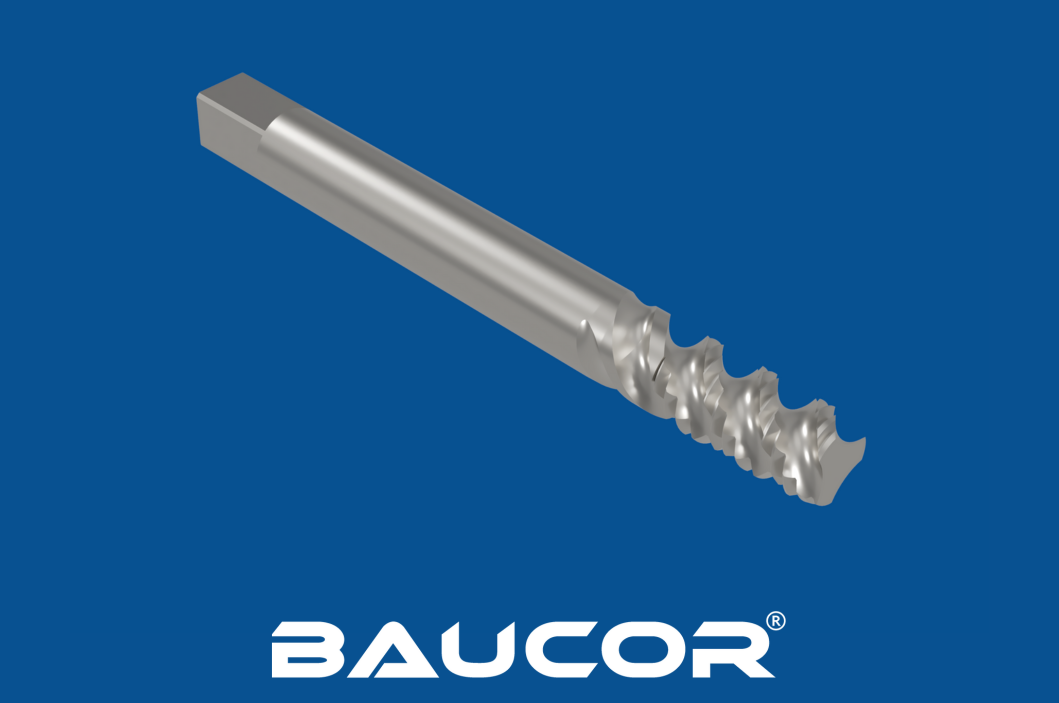

Spiralförmig vs. Gerade: Hersteller können sich für gerade Nuten für kurze, spanende Materialien oder Spiralnuten für einen besseren Spanabtransport und einen glatteren Schnitt entscheiden, insbesondere bei härteren Rohrmaterialien oder tieferen Löchern.
Anzahl der Nuten: Dies beeinflusst die Spanbildung, den Abtransport und die Gesamtstärke des Gewindebohrers.
Gewindeform

Profil: Die Form des Gewindes (scharfes V, abgerundet usw.) wird durch den befolgten Standard (NPT, NPTF usw.) definiert. Es muss perfekt zum vorgesehenen Innengewinde in den Fittings passen, um eine sichere Verbindung zu gewährleisten.
Abmessungen: Gewindeelemente wie Haupt-/Nebendurchmesser, Steigung und Toleranzen werden sorgfältig kontrolliert und halten sich an Standards für perfekte Passform und Austauschbarkeit.
Fase Die Vorderkante des Gewindebohrers. Gängige Fasentypen sind:

Kernlochfase: Mehrere vollständig ausgebildete Gewinde für einen allmählichen Schnitt. Bietet eine gute Balance für den allgemeinen Gebrauch.

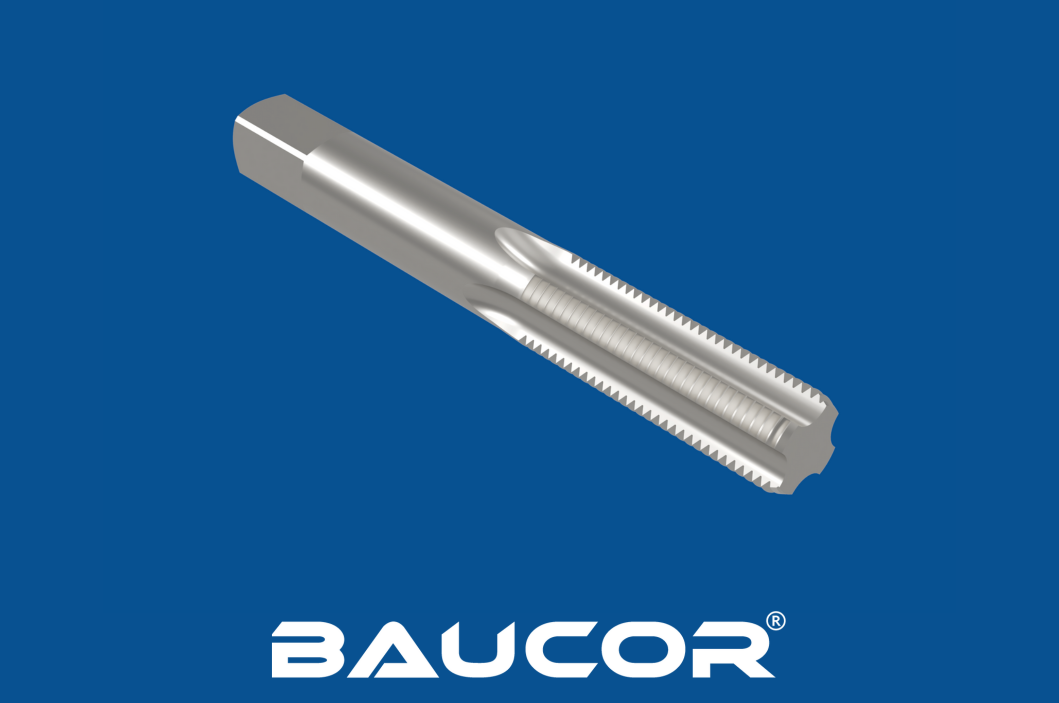

Grundlochfase: Weniger Startgewinde, entwickelt für das Gewindebohren näher am Boden von Sacklöchern.
Material

Schnellarbeitsstahl (HSS): Die Grundlage für viele Rohrgewindebohrer, bietet ein ausgewogenes Verhältnis von Zähigkeit, Verschleißfestigkeit und Erschwinglichkeit.
Kobalt-Schnellarbeitsstahl (HSS-E): Wenn die Zähigkeit für härtere Rohre oder anspruchsvolle Anwendungen erhöht werden muss, kommt HSS-E mit seiner verbesserten Hitze- und Verschleißfestigkeit ins Spiel.
Pulvermetall-Schnellarbeitsstahl (PM HSS): Für sehr harte Aufgaben! PM HSS bietet aufgrund seiner gleichmäßigen Mikrostruktur eine beispiellose Verschleißfestigkeit und Zähigkeit.
Hartmetall: In bestimmten Nischenanwendungen, hauptsächlich in Szenarien mit hoher Produktionsmenge und sehr abrasiven oder gehärteten Rohrmaterialien, können Vollhartmetall-Rohrgewindebohrer verwendet werden.

Schaft: Standardisiert, um in gängige Werkzeughalter zu passen (z. B. Spannzangen an Maschinen oder Windeisen).
Oberflächenbehandlungen (optional)

Titannitrid (TiN): Die klassische goldfarbene Beschichtung, die die Verschleißfestigkeit erhöht und die Reibung reduziert.
Andere Beschichtungen: TiAlN (für Hochtemperaturszenarien), CrN (für Korrosionsbedenken) oder mehrschichtige Beschichtungen für spezielle Leistungsanforderungen.
