Materialauswahl für Gravierstichel

Die Auswahl des richtigen Materials für einen Gravierstichel ist entscheidend für optimale Ergebnisse und hängt von verschiedenen Faktoren ab.

Gängige Materialien

• Schnellarbeitsstahl (HSS): Vielseitig und kostengünstig, bietet eine gute Balance zwischen Härte, Zähigkeit und Verschleißfestigkeit.
• Vollhartmetall: Deutlich härter und verschleißfester als HSS, ermöglicht höhere Schnittgeschwindigkeiten, längere Werkzeugstandzeiten und bessere Leistung bei schwer zu gravierenden Materialien. Bevorzugt für Präzisionsgravuren, hohe Produktionsvolumen oder sehr feine Details.

Weniger gängige (spezialisierte) Materialien

• Polykristalliner Diamant (PCD): Für extreme Anwendungen mit maximaler Verschleißfestigkeit, oft zum Gravieren sehr abrasiver Materialien.

Faktoren bei der Materialauswahl

• Werkstückmaterial: Härte und Abrasivität des zu gravierenden Materials sind entscheidend. Härtere Materialien erfordern in der Regel Hartmetall oder sogar PCD.
• Detail und Präzision: Für filigrane Gravuren oder sehr feine Linien sind die erhöhte Steifigkeit und Verschleißfestigkeit von Hartmetall oft vorteilhaft.
• Produktionsvolumen: Bei hohen Stückzahlen ist Hartmetall aufgrund seiner längeren Standzeit und der Fähigkeit, die Präzision über längere Zeiträume aufrechtzuerhalten, oft bevorzugt.
• Kosten: HSS ist in der Regel günstiger, während Hartmetall und PCD teurer sind.

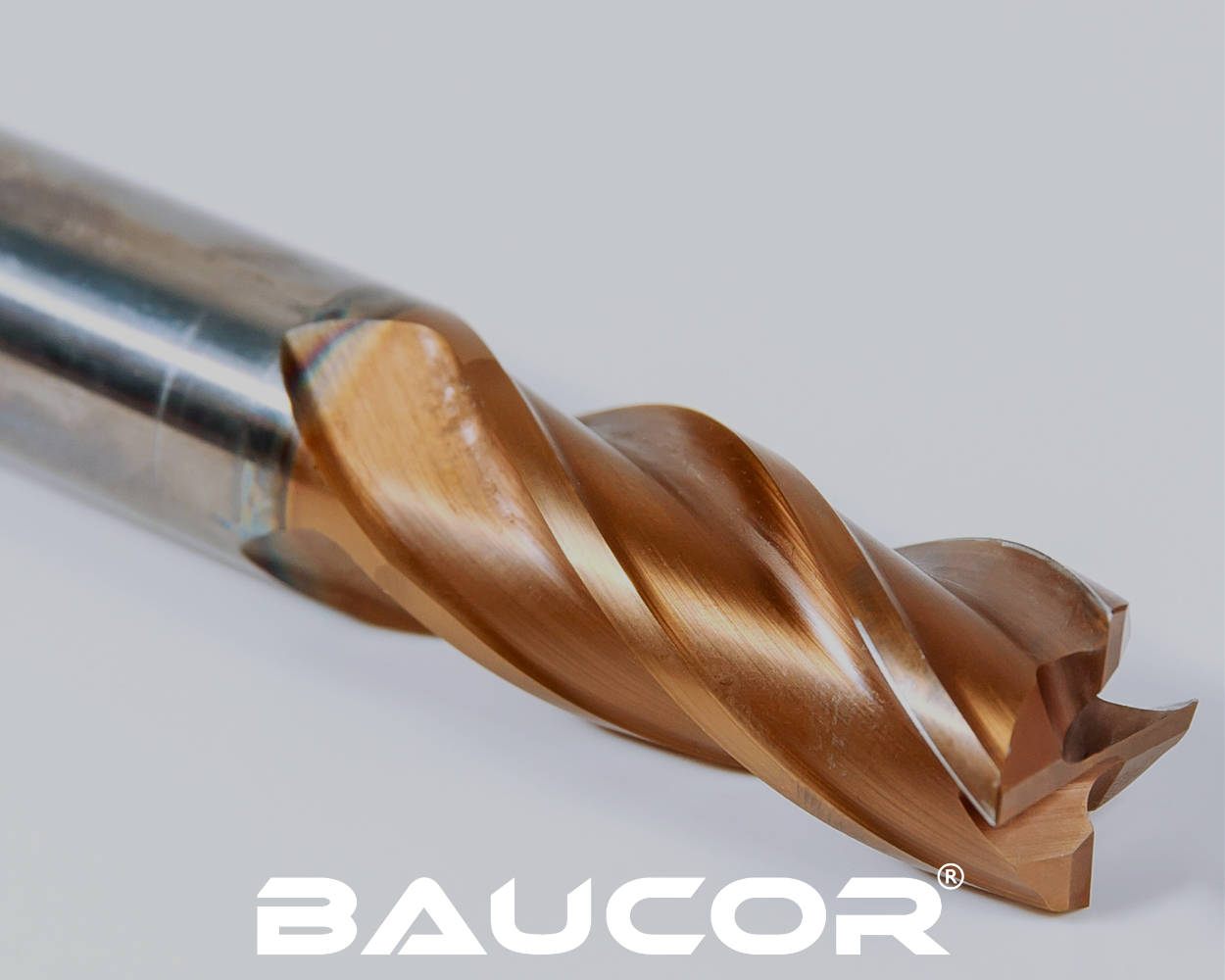

Beschichtungen: Leistungssteigerung

Unabhängig vom Grundmaterial können Gravierstichel von leistungssteigernden Beschichtungen profitieren:

• TiN (Titannitrid): Klassische Allzweckbeschichtung, verbessert Härte und reduziert Reibung.
• TiAlN (Titan-Aluminium-Nitrid): Außergewöhnliche Verschleiß-, Hitze- und Oxidationsbeständigkeit im Vergleich zu TiN.
• AlTiN (Aluminium-Titan-Nitrid): Ähnlich wie TiAlN, bietet hervorragende Härte und Hitzebeständigkeit.
• Andere spezialisierte Beschichtungen: Optionen wie Diamantbeschichtungen (extreme Verschleißfestigkeit) können für bestimmte, stark abrasive Materialien verwendet werden.

Fazit

Die Wahl des richtigen Materials und der Beschichtung für einen Gravierstichel ist entscheidend für optimale Ergebnisse, Werkzeugstandzeit und Produktivität. Berücksichtigen Sie die spezifischen Anforderungen Ihrer Anwendung, um die beste Wahl zu treffen.

Häufige Beschichtungen

• TiN (Titanium-Nitrid): Eine klassische, allgemeine Beschichtung, die die Oberflächenhärte erhöht, die Reibung reduziert und eine gute Verschleißfestigkeit bietet.
• TiCN (Titanium-Carbonitrit): Etwas härter als TiN und bietet etwas mehr Verschleiß- und Hitzebeständigkeit.
• TiAlN (Titanium-Aluminium-Nitrid): Eine Hochleistungsbeschichtung mit hervorragender Härte, Hitzebeständigkeit und Oxidationsbeständigkeit. Dies führt zu einer längeren Werkzeuglebensdauer und besserer Leistung unter anspruchsvollen Gravurbedingungen.
• AlTiN (Aluminium-Titanium-Nitrid): Ähnlich wie TiAlN, bietet jedoch herausragende Härte- und Hitzebeständigkeit für überlegenen Verschleißschutz.

Spezialisierte Beschichtungen

• AlCrN (Aluminium-Chrom-Nitrid): Bietet außergewöhnliche Warmhärte und Verschleißfestigkeit für sehr anspruchsvolle Schneidoperationen oder beim Gravieren von Hochtemperaturmaterialien.
• Diamantbeschichtungen: Die ultimative Verschleißfestigkeit. Wird für die Gravur hochabrasiver Materialien verwendet, Diamantbeschichtungen können jedoch teurer sein als andere Optionen.
• Mehrschichtbeschichtungen: Durch die Kombination unterschiedlicher Schichten der oben genannten Beschichtungen (z.B. TiN/TiAlN) können optimierte Eigenschaften für spezifische Materialien und Anwendungen geschaffen werden.

Wichtige Überlegungen

• Substratmaterial: Die geeignete Beschichtung hängt teilweise davon ab, ob der Fräser aus HSS, Hartmetall usw. besteht.
• Werkstückmaterial: Die Härte und Eigenschaften des zu gravierenden Materials beeinflussen die beste Beschichtungswahl.
• Gravurbedingungen: Hohe Geschwindigkeiten oder aggressives Gravieren von harten Materialien können eine spezialisierte Beschichtung erforderlich machen.

Baucor's Beschichtungsexpertise

Baucor stellt nicht nur herausragende Gravurfräser her, sondern versteht auch, wie Beschichtungen deren Leistung für Ihre spezifischen Anwendungen verbessern. Unser Team hilft Ihnen bei der Auswahl der optimalen Beschichtung für Ihre Anwendung basierend auf:

• Den Feinheiten Ihrer Gravurprojekte (Materialarten, gewünschte Oberflächenveredelung, Spitzenwinkel usw.)
• Gewünschten Leistungssteigerungen (Verschleißfestigkeit, Werkzeuglebensdauer, Verbesserung des Oberflächenfinishs)
• Kosten-Effizienz, die auf Ihre Bedürfnisse zugeschnitten ist

Fazit

Beschichtungen verbessern erheblich die Leistung, Langlebigkeit und Vielseitigkeit von spitzen Gravurfräsern. Baucor bietet Ihnen nicht nur hochwertige Fräser, sondern auch die Expertise, um die perfekte Beschichtung auszuwählen, um den Return on Investment zu maximieren.

Einsatzgebiete von spitzen Gravurfräsern

Spitze Gravurfräser finden in überraschend vielfältigen Branchen und Projekten Anwendung. Hier ist eine Übersicht, wo sie in Aktion zu sehen sind:

Branchen

• Schmuck und Gravur: Eine der klassischen Anwendungen, bei denen spitze Gravurfräser unerlässlich sind:
• Form- und Werkzeugbau: Gravurfräser werden verwendet, um:
• Beschilderung: Erstellung gravierter Schilder aus verschiedenen Materialien:
• PCB-Fertigung: In der Leiterplattenindustrie werden spitze Gravurfräser für:
• Künstlerische und Hobby-Arbeiten: Gravurfräser sind bei Künstlern und Hobbyisten beliebt für:

Spezifische Anwendungen

• Trophäen- und Auszeichnungsgravur: Hinzufügen von Namen, Daten und Auszeichnungstiteln.
• Geschenkpersonalisierung: Gravieren von Initialen, Nachrichten oder Designs auf Geschenken.
• Präzisionsmarkierung: Hinzufügen von Seriennummern, Teilenummern oder Kalibrierungsmarken zu Komponenten.
• Dekorative Gravuren: Erstellung komplexer Muster und Designs auf verschiedenen Oberflächen zu ästhetischen Zwecken.

Warum spitze Gravurfräser ideal sind

• Präzision: Die scharfe, V-förmige Spitze ermöglicht das Erstellen sehr feiner Linien und detaillierter Gravuren.
• Kontrolle: Die V-Form ermöglicht Variationen in der Linienbreite innerhalb einer Gravur durch Anpassung der Schnitttiefe.
• Vielseitigkeit: Spitze Gravurfräser können auf einer Vielzahl von Materialien verwendet werden, einschließlich Metallen, Kunststoffen, Holz und mehr.

Primäre Branchen, die stark auf spitze Gravurfräser angewiesen sind:

• Schmuck und Gravur: Dies ist die herausragende Branche für diese Fräser. Sie sind unerlässlich für:
• Form- und Werkzeugbau: Spitze Gravurfräser werden verwendet für:
• Beschilderung: Gravurfräser sind in der Schilderherstellung unverzichtbar für:
• PCB-Fertigung: Die Elektronikindustrie nutzt spitze Gravurfräser für:
• Künstlerische und Hobby-Arbeiten: Gravurfräser sind bei Künstlern und Hobbyisten beliebt für:

Warum diese Branchen auf spitze Gravurfräser angewiesen sind

• Präzision und Detail: Die V-förmige Spitze ermöglicht extrem feine Linien und komplexe Gravuren, die in Branchen wie der Schmuckherstellung und PCB-Ätzen entscheidend sind.
• Materialvielfalt: Diese Fräser können verschiedene Metalle, Kunststoffe, Holz und andere Materialien gravieren, was sie anpassungsfähig an unterschiedliche Branchenbedürfnisse macht.
• Kontrolle: Die Fähigkeit, die Linienbreite innerhalb einer Gravur durch Variation der Schnitttiefe anzupassen, bietet Flexibilität im Design.

Baucor: Ihre Gravurlösung

Baucor stellt leistungsstarke spitze Gravurfräser her, die auf die Anforderungen dieser Branchen abgestimmt sind. Unsere Fräser bieten:

• Optimale Spitzenwinkel: Wir bieten verschiedene Spitzenwinkel an, um die Linienbreiten und Gravurstile perfekt zu erfüllen.
• Materialkompetenz: Wir helfen Ihnen, Fräser in HSS oder Hartmetall auszuwählen, basierend auf den spezifischen Materialien, mit denen Sie arbeiten, um optimale Leistung und Werkzeuglebensdauer zu gewährleisten.
• Leistungsbeschichtungen: Unsere Beschichtungen sind ausgewählt, um die Werkzeuglebensdauer und Leistung bei der Bearbeitung der in Ihrer Branche häufigen Materialien zu maximieren.

Fazit

Spitze Gravurfräser sind unverzichtbare Werkzeuge in Branchen, in denen Präzision, Detailgenauigkeit und Vielseitigkeit bei der Materialgravur von größter Bedeutung sind. Baucor versteht diese anspruchsvollen Anforderungen und bietet nicht nur außergewöhnliche Gravurfräser, sondern auch die Expertise, um sicherzustellen, dass sie die Herausforderungen und Materialien Ihrer spezifischen Branche perfekt erfüllen.

Maschinen, die spitze Gravurfräser verwenden

Primäre Maschinen

• CNC-Graviermaschinen: Diese Maschinen sind speziell für Gravuraufgaben konzipiert. Sie bieten hohe Präzision, Mehrachsenbewegung und die Fähigkeit, die Gravurtiefe genau zu steuern, was für die effektive Nutzung von spitzen Gravurfräsern unerlässlich ist.
• CNC-Fräsmaschinen (mit Gravurfunktionen): Einige CNC-Fräsmaschinen können für Gravurarbeiten angepasst werden. Diese Maschinen bieten Vielseitigkeit, erfordern jedoch möglicherweise spezialisierte Werkzeughalter oder Programmierungen für optimale Gravurergebnisse.

Andere mögliche Maschinen

• Handgeführte Gravurwerkzeuge: Für kleinere oder weniger komplexe Gravuraufgaben können handgeführte Rotationswerkzeuge oder Gravurstifte mit spitzen Gravurfräsern verwendet werden.
• Modifizierte Drehmaschinen: In seltenen Fällen können stark modifizierte Drehmaschinen mit speziellen Werkzeugen oder Vorrichtungen grundlegende Gravurvorgänge ausführen. Dies ist jedoch eine atypische und nicht standardisierte Konfiguration.

Warum sind diese Maschinen ideal?

• Präzision und Kontrolle: CNC-Maschinen, ob spezielle Gravurmaschinen oder angepasste Fräsmaschinen, bieten die präzisen Bewegungen und Tiefenkontrolle, die notwendig sind, um komplexe Gravuren mit spitzen Fräsern zu erstellen.
• Programmierung (CNC): CNC-Maschinen ermöglichen es, komplexe Gravurmuster und Designs zu programmieren und automatisch auszuführen, was Wiederholbarkeit und Genauigkeit gewährleistet.
• Spindeldrehzahlen: Viele Gravurmaschinen und CNC-Fräsen verfügen über Hochgeschwindigkeits-Spindeln, die die schnellen Drehzahlen bieten, die oft für optimale Ergebnisse mit kleinen Gravurfräsern erforderlich sind.

Baucor: Ihre umfassende Unterstützung für herausragende Gravurergebnisse

Baucor versteht, dass die Auswahl des richtigen Gravurfräsers nur der erste Schritt ist, um außergewöhnliche Gravurergebnisse zu erzielen. Als führendes Unternehmen legen wir großen Wert auf umfassende Design- und Ingenieurdienstleistungen, um das Beste aus unseren Produkten herauszuholen. Hier ist, was Sie von uns erwarten können:

Fachkundige Beratung

• Bedarfsanalyse: Wir arbeiten eng mit Ihnen zusammen, um die einzigartigen Herausforderungen Ihrer Gravuranwendungen zu verstehen – die Materialien, mit denen Sie arbeiten, gewünschte Linienbreiten, Detailgrade, Produktionsvolumen und spezifische Projektanforderungen.
• Optimales Design: Basierend auf unserer Analyse führen wir Sie zu den besten Fräsermaterialien (HSS, Hartmetall usw.), dem idealen Spitzenwinkel, den Beschichtungen und anderen Designfaktoren, die die Gravurleistung beeinflussen.

Modernste Designwerkzeuge

• Erweiterte Software: Wir verwenden CAD/CAM-Software, um Gravurfräser präzise zu entwerfen und genaue Spitzengeometrien sowie fehlerfreie Gravurpfade sicherzustellen.
• FEA-Analyse: Für anspruchsvolle Anwendungen oder hochgradig maßgeschneiderte Gravurfräser nutzen wir möglicherweise die Finite-Elemente-Analyse (FEA), um reale Schneidkräfte und Belastungen zu simulieren. Dies hilft, unsere Designs zu verfeinern, bevor sie in die Fertigung gehen.

Maßgeschneiderte Gravurfräser-Lösungen

• Über Standardangebote hinaus: Wenn Ihre Anwendung Spitzengeometrien, Leistungsmerkmale oder Materialien erfordert, die außerhalb unseres Standardkatalogs liegen, bieten wir vollständig maßgeschneiderte Design-Dienstleistungen an.
• Partnerschaftsansatz: Unsere Ingenieure arbeiten eng mit Ihnen zusammen, um die perfekte Gravurfräserlösung zu entwickeln, sei es durch Modifikation eines bestehenden Designs oder durch die Schaffung eines vollständig maßgeschneiderten Produkts.

Fokus auf Ihren Erfolg

• Maximierung der Werkzeuglebensdauer: Wir entwerfen und wählen Materialien und Beschichtungen mit Ihren spezifischen Materialien und Gravurparametern im Blick, um eine lange Werkzeuglebensdauer zu gewährleisten und Ihre Betriebskosten zu senken.
• Optimierte Prozesse: Unser Team kann Sie zu Gravurgeschwindigkeiten, -tiefen und -techniken beraten, um Ihre Prozesse mit unseren Fräsern zu optimieren, Zeit zu sparen und die Effizienz zu steigern.
• Verwirklichung Ihrer Vision: Wir sind bestrebt, sicherzustellen, dass unsere Gravurfräser nahtlos in Ihren Arbeitsablauf integriert werden, sodass Sie die gewünschte Detailgenauigkeit, Präzision und Qualität in Ihrer Arbeit mühelos erreichen.

Der Baucor-Vorteil

• Unübertroffene Expertise: Unsere Ingenieure verfügen über ein tiefes Verständnis für das Design und die Herstellung von Gravurfräsern sowie für die praktische Anwendung und die Faktoren, die zu überlegenen Ergebnissen führen.
• Kollaborativer Ansatz: Wir arbeiten als Team zusammen, um die beste Lösung zu entwickeln, sei es ein Standardfräser oder ein vollständig maßgeschneidertes Design, das genau auf Ihre Bedürfnisse abgestimmt ist.
• Ergebnisorientierung: Wir sind bestrebt, sicherzustellen, dass unsere Fräser und Unterstützungsdienste greifbare Verbesserungen in Ihrer Gravurpräzision, Produktivität und Gesamterfolgsbilanz Ihres Projekts liefern.

Baucor bietet weit mehr als nur herausragende Gravurfräser. Wir arbeiten mit Ihnen zusammen, um die optimale Werkzeugauswahl zu gewährleisten, maßgeschneiderte Design-Expertise zu bieten und das Wissen und die Unterstützung zu liefern, die zu außergewöhnlichen Ergebnissen in Ihren Gravurprojekten führen. Kontaktieren Sie Baucor noch heute, um den Unterschied eines echten Partner für Schneidwerkzeuge zu erleben!

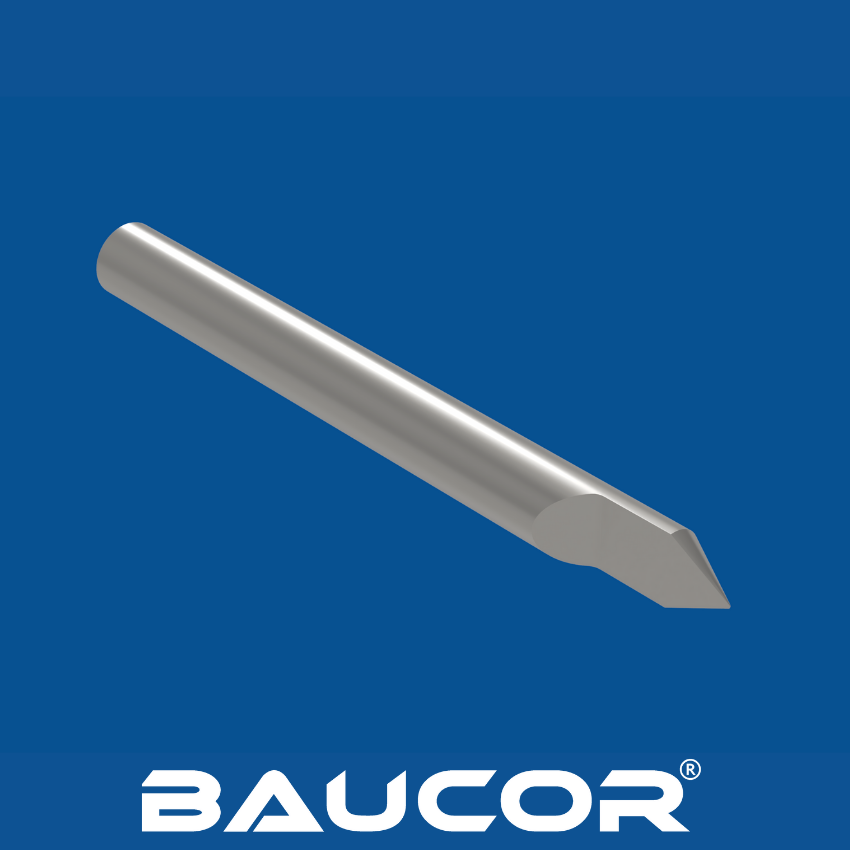

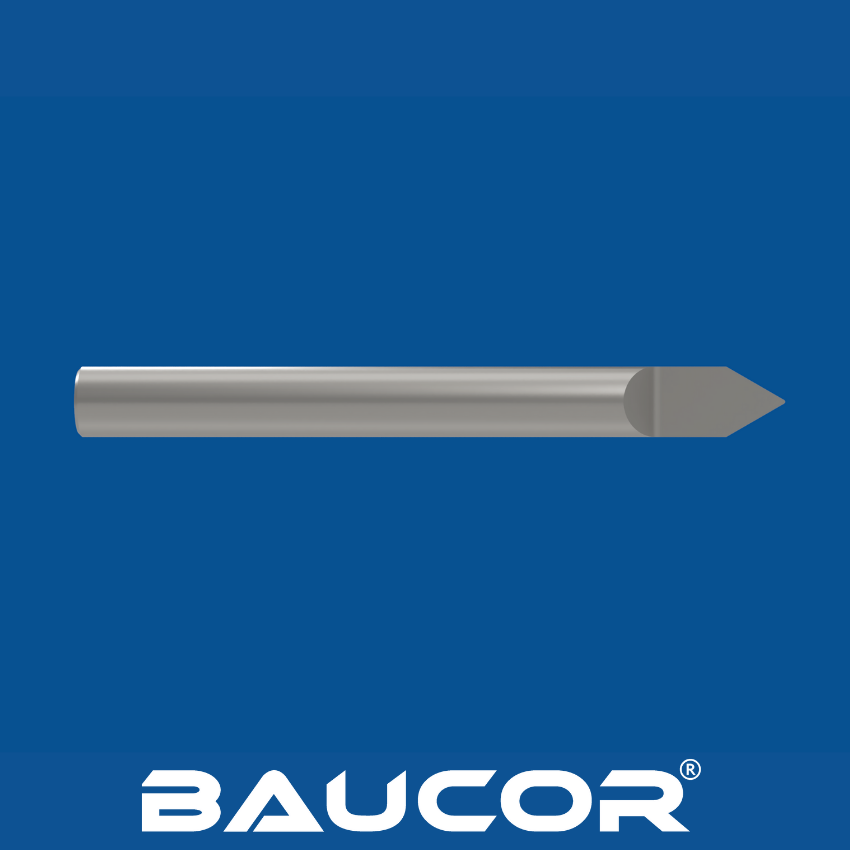

Kern-Designprinzipien für spitze Gravurfräser

• Spitzenwinkel: Der Winkel der V-förmigen Spitze (häufige Winkel sind 60°, 90°, 120°) ist der Hauptfaktor, der die Breite der gravierten Linie bestimmt. Schmalere Winkel erzeugen feinere Linien, während breitere Winkel breitere Linien produzieren.
• Material: Gravurfräser werden typischerweise aus Schnellarbeitsstahl (HSS) oder Hartmetall gefertigt. Die Materialwahl balanciert Robustheit, Verschleißfestigkeit und Kosten, basierend auf den Materialien, die Sie gravieren, und der gewünschten Werkzeuglebensdauer.
• Schaftdesign: Eine angemessene Steifigkeit und sichere Befestigung im Werkzeughalter der Maschine sind entscheidend.
• Beschichtung: Das Aufbringen von leistungsstarken Beschichtungen (TiN, TiAlN, AlTiN usw.) erhöht erheblich die Verschleißfestigkeit, reduziert die Reibung und verlängert die Werkzeuglebensdauer.

Zusätzliche Designüberlegungen

• Schneiddurchmesser: Der Durchmesser am breitesten Punkt der V-Nut beeinflusst die maximale Linienbreite, die in einem einzigen Durchgang erreichbar ist.
• Gesamtlänge und Reichweite: Dies muss möglicherweise für spezifische Gravureinrichtungen oder Werkstückgeometrien angepasst werden, um sicherzustellen, dass der Fräser die gewünschten Gravurorte erreichen kann.
• Flutendesign: Obwohl weniger ausgeprägt als bei Werkzeugen wie Fräsern, unterstützen Fluten an Gravurfräsern dennoch die Spanabfuhr und die Schneidwirkung.

Baucor's Design-Vorteil

• Anwendungsspezifische Optimierung: Unsere Gravurfräser-Designs priorisieren die Leistung in der Praxis und sind auf Ihre Bedürfnisse maßgeschneidert.
• Fortschrittliche Designwerkzeuge: Wir verwenden modernste CAD/CAM-Software für präzise Entwürfe und fehlerfreie Gravurpfadgenerierung.
• FEA-Analyse: Für anspruchsvolle Anwendungen oder maßgeschneiderte Arbeiten kann Baucor die Finite-Elemente-Analyse (FEA) nutzen, um Stress und Leistung zu simulieren, noch bevor die Fertigung beginnt.

Fazit

Die effektive Gestaltung von spitzen Gravurfräsern erfordert sorgfältige Überlegungen zu Spitzenwinkel, Materialwahl, Schaftdesign, Beschichtungsoptionen und anderen geometrischen Faktoren. Baucor, als führender Hersteller, priorisiert diese Designleitlinien und stellt sicher, dass Sie Gravurfräser erhalten, die sowohl außergewöhnliche Präzision als auch die Flexibilität bieten, um Ihre vielfältigen Gravurprojekte zu bewältigen.
