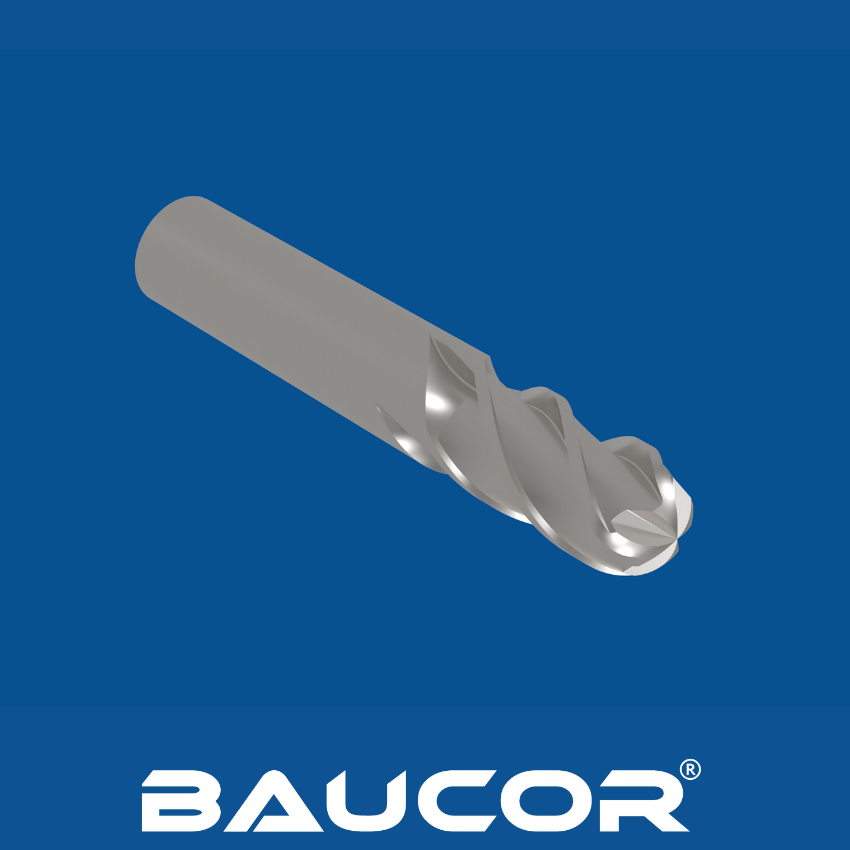

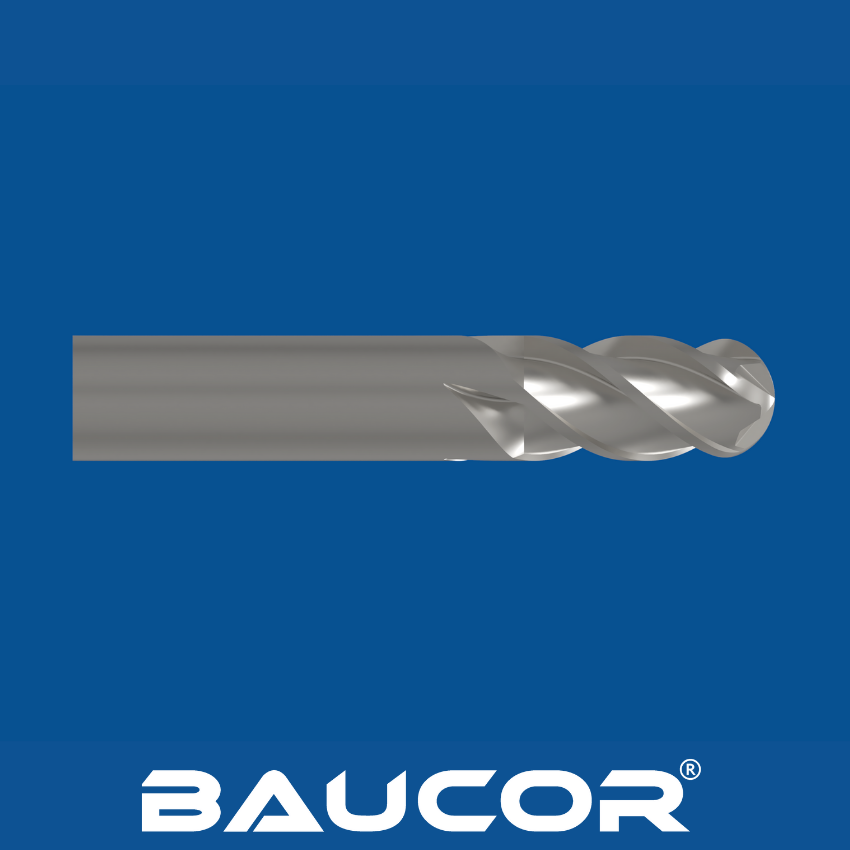

Erzielen Sie glatte CNC-Oberflächen mit einem Präzisions-Kugelfräser

Formung der Kugelfräsernase:

• Präzisions-CNC-Schleifmaschinen verwenden diamantbeschichtete Schleifscheiben, um die ikonische kugelförmige Spitze sorgfältig zu formen.
• Dieser Schritt erfordert äußerste Genauigkeit, um den korrekten Radius und eine glatte Oberfläche zu gewährleisten.

Freischliff:

• Schafft Freiraum hinter den Schneidkanten des Schaftfräsers, um Reibung und Hitzeentwicklung zu vermeiden.

Beschichtung (optional):

• Viele Kugelfräser erhalten eine leistungsverbessernde Beschichtung (z. B. TiN, TiAlN). Diese Beschichtung erhöht die Verschleißfestigkeit und verlängert die Werkzeuglebensdauer.

Qualitätsprüfung:

• Strenge Qualitätskontrollen gewährleisten, dass Abmessungen, Toleranzen und Oberflächengüte den Industriestandards entsprechen.

Sch Schlüsselfaktoren bei der Herstellung von Kugelfräsern

• Materialauswahl: Die Art des Materials (Hartmetall, HSS usw.) beeinflusst die Festigkeit, Verschleißfestigkeit und Eignung für verschiedene Bearbeitungsanwendungen.
• Präzisionsschliff: Präzision ist entscheidend für eine glatte und genau dimensionierte Kugelfräsernase.
• Qualitätskontrolle: Gewährleistet Konsistenz und optimale Werkzeugleistung.

Faktoren, die die Verfügbarkeit von Größen beeinflussen

• Material: Hartmetall bietet in der Regel eine größere Auswahl an Größen als HSS.
• Spezielle Anwendungen: Einige Anwendungen erfordern sehr kleine oder sehr große Kugelfräser für Nischenanwendungen.

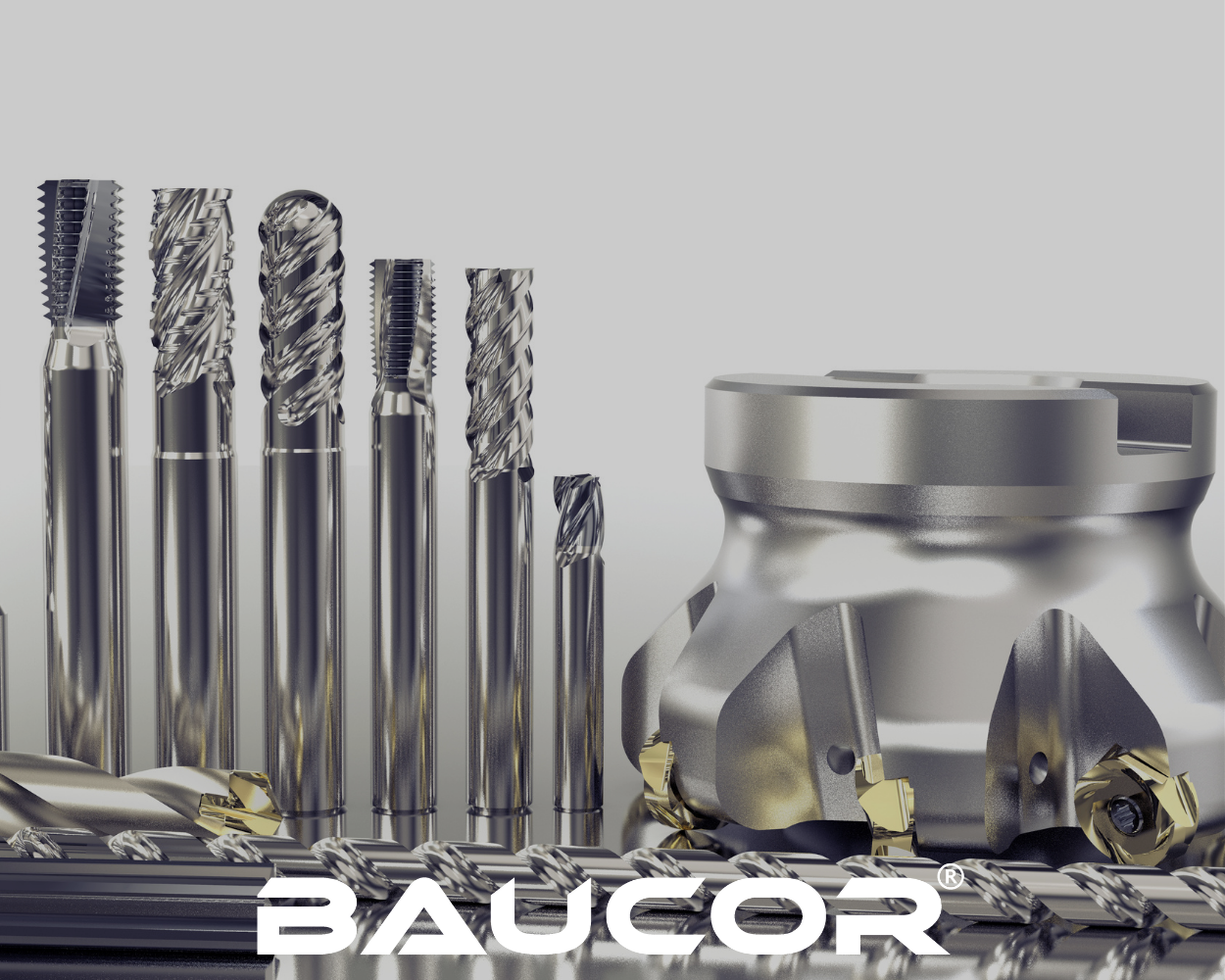

Fräser sind in einer Vielzahl von Typen erhältlich, wie beispielsweise Schaftfräser für scharfe Ecken, Kugelfräser für glatte Konturen und Schruppfräser für schnellen Materialabtrag. Baucor kann Fräser in hochspezialisierten Größen und Konfigurationen herstellen, die auf Ihre spezifischen Anforderungen zugeschnitten sind und für Materialien wie Metalle, Kunststoffe und Verbundwerkstoffe geeignet sind.

Bitte kontaktieren Sie uns für detaillierte Informationen zu Abmessungen und Anpassungsmöglichkeiten, um Ihre Fräsanforderungen perfekt zu erfüllen.

Übliche Materialien

Schnellarbeitsstahl (HSS):

• Bietet gute Zähigkeit und Verschleißfestigkeit
• Kostengünstig für allgemeine Bearbeitungsaufgaben
• Geeignet für weichere Materialien wie Aluminium, Kunststoffe und einige Stähle

Kobaltstahl:

• Variante von HSS mit zusätzlichem Kobalt für erhöhte Härte und Hitzebeständigkeit
• Bessere Leistung bei härteren Materialien und höheren Temperaturen

Vollhartmetall:

• Extrem hart und verschleißfest
• Ideal für Hochgeschwindigkeitsbearbeitung, härtere Stähle und anspruchsvolle Materialien
• Bietet überlegene Schärfe für ein hervorragendes Oberflächenergebnis
• Teurer als HSS-Optionen

Weniger häufige, spezielle Materialien

Pulvermetall:

• Bietet ein Gleichgewicht zwischen HSS und Vollhartmetall
• Gute Verschleißfestigkeit und Zähigkeit

Keramik:

• Extrem hohe Hitze- und Verschleißfestigkeit
• Wird für sehr harte Materialien und extrem hohe Bearbeitungsgeschwindigkeiten verwendet
• Kann spröder sein als andere Materialien

Diamantbeschichtet:

• HSS- oder Hartmetallfräser mit einer dünnen Diamantbeschichtung
• Außergewöhnliche Verschleißfestigkeit und Werkzeuglebensdauer
• Ideal für die Bearbeitung abrasiver Materialien (z. B. Kohlefaser, Graphit)

Faktoren, die die Materialwahl beeinflussen

• Werkstückmaterial: Die Härte und Abrasivität des zu bearbeitenden Materials ist der Hauptfaktor.
• Bearbeitungsgeschwindigkeiten und Vorschübe: Höhere Geschwindigkeiten und aggressives Schneiden erfordern zähere und verschleißfestere Materialien.
• Kosten: Hartmetall und Spezialmaterialien sind teurer als HSS.
• Gewünschte Oberflächenbeschaffenheit: Diamantbeschichtetes Hartmetall bietet die besten Oberflächengüten.

Gängige Beschichtungen

• TiN (Titannitrid): Eine grundlegende, vielseitige Beschichtung, die Härte, Verschleißfestigkeit und Schmierfähigkeit verbessert (reduziert Reibung).
• TiCN (Titancarbonitrid): Fügt Kohlenstoff zu TiN hinzu, wodurch die Härte und Oberflächengüte weiter erhöht werden.
• TiAlN (Titanaluminiumnitrid): Bietet ausgezeichnete Härte und Oxidationsbeständigkeit bei hohen Temperaturen für eine längere Werkzeuglebensdauer.
• AlTiN (Aluminiumtitannitrid): Ähnliche Eigenschaften wie TiAlN, manchmal mit etwas besserer Leistung bei sehr hohen Temperaturen.
• AlCrN (Aluminiumchromnitrid): Extreme Härte und Hitzebeständigkeit, ideal für die Trockenbearbeitung und anspruchsvolle Materialien wie gehärtete Stähle.

Spezialisierte Beschichtungen

• ZrN (Zirkonnitrid): Eine gute Wahl für die Bearbeitung von Aluminium aufgrund seiner Antihaft-Eigenschaften.
• DLC (Diamond-Like Carbon): Bietet extreme Verschleißfestigkeit und geringe Reibung, hervorragend für abrasive Materialien (z. B. Graphit und Verbundwerkstoffe).
• Mehrschichtbeschichtungen: Kombinieren Schichten verschiedener Beschichtungen (z. B. TiAlN/TiN) für maßgeschneiderte Leistung in bestimmten Anwendungen.

Wichtiger Hinweis: Nicht alle Beschichtungen sind für alle Fräsermaterialien geeignet. Es ist in der Regel erforderlich, kompatible Beschichtungen für jedes Werkzeug anzugeben.

Faktoren, die die Wahl der Beschichtung beeinflussen

• Werkstückmaterial: Verschiedene Materialien reagieren besser auf bestimmte Beschichtungen.
• Bearbeitungsbedingungen: Trocken- vs. Nassbearbeitung, hohe Geschwindigkeiten usw.
• Gewünschte Verbesserungen: Priorisieren Sie Verschleißfestigkeit, Hitzebeständigkeit, Schmierfähigkeit usw.

Kugelfräser, mit ihrer abgerundeten Schneidspitze, sind unglaublich vielseitige Werkzeuge, die in verschiedenen Fertigungs- und kreativen Anwendungen eingesetzt werden. Hier ist eine Aufschlüsselung ihrer Hauptanwendungen:

Hauptindustrien

• Formen- und Werkzeugbau:
• Luft- und Raumfahrt:
• Medizintechnik:
• Automobilindustrie:

Spezifische Anwendungen

• 3D-Profilierung und -Sculpting: Erstellen komplizierter 3D-Formen und Modelle aus einer Vielzahl von Materialien.
• Oberflächenveredelung: Bereitstellen einer glatten, hochwertigen Oberfläche auf gekrümmten und konturierten Teilen.
• Taschenfräsen: Ausfräsen von vertieften Bereichen mit abgerundeten Ecken.
• Nutenfräsen: Erstellen von Nuten oder Kanälen mit abgerundeten Böden.

Warum Kugelfräser ideal für diese Anwendungen sind

• Vielseitigkeit: Die abgerundete Spitze ermöglicht sowohl das Seitenfräsen als auch das Spitzenfräsen.
• Glatte Oberflächen: Die Kugelform minimiert Rattern und hinterlässt eine bessere Oberflächenqualität als Flachfräser auf gekrümmten Formen.
• Komplexe Geometrien: Kugelfräser können mit Mehrachsenbearbeitung verwendet werden, um komplizierte Kurven und Konturen zu erstellen.

Die Hauptbranchen, die stark auf Kugelfräser angewiesen sind:

• Formen- und Werkzeugbau: Wahrscheinlich die bedeutendste Branche, die Kugelfräser verwendet. Diese Werkzeuge sind unerlässlich für:
• Luft- und Raumfahrt: Kugelfräser sind entscheidend für die Bearbeitung der verschiedenen gekrümmten und geformten Komponenten, die in Flugzeuge eingebaut werden:
• Medizintechnik: Präzision ist von größter Bedeutung, und Kugelfräser helfen dabei:
• Automobilindustrie: Kugelfräser erfüllen zahlreiche Aufgaben in der Automobilindustrie:
• Allgemeine Fertigung: Wann immer gekrümmte Oberflächen, komplizierte 3D-Profilierung oder Taschenfräsen mit abgerundeten Ecken erforderlich sind, finden Kugelfräser in vielen anderen Fertigungsbereichen Verwendung.

Kugelfräser, mit ihren abgerundeten Schneidprofilen, finden in einer Vielzahl von Maschinen Verwendung, die für Präzision und komplexe Formgebung ausgelegt sind. Hier sehen Sie, wo sie zum Einsatz kommen:

CNC-Maschinen (Computerized Numerical Control)

• CNC-Fräsen: Die häufigste Maschine, in der Kugelfräser eingesetzt werden. Diese sind in verschiedenen Konfigurationen erhältlich:
• CNC-Fräser: Ähnlich wie Fräsmaschinen, werden jedoch häufig für weichere Materialien wie Holz, Kunststoffe und Verbundwerkstoffe verwendet.

Andere Maschinen (weniger verbreitet)

• Manuelle Fräsmaschinen: Erfahrene Maschinisten können Kugelfräser in manuellen Maschinen verwenden, obwohl CNC eine weitaus höhere Präzision und Komplexität bietet.
• Mehrzweck- und Spezialmaschinen: Einige Maschinen, die für den Formenbau oder bestimmte Produktionsprozesse entwickelt wurden, können Kugelfräser für bestimmte Aufgaben enthalten.

Wichtige Anforderungen

• Spindel: Die Spindel der Maschine muss den Schaft des Kugelfräsers sicher halten und ihn mit den erforderlichen Geschwindigkeiten drehen können.
• Steifigkeit: Ausreichende Steifigkeit ist erforderlich, um den Schnittkräften standzuhalten, insbesondere bei der Bearbeitung härterer Materialien.
• Steuerungssystem: Bei CNC-Maschinen erfordern komplexe Kurvenschnitte ein Steuerungssystem, das Mehrachsenbewegungen und eine präzise Werkzeugbahngenerierung ermöglicht.

When Sie einen Lieferanten für Kugelkopffräser auswählen, geht Baucor über das bloße Bereitstellen des Werkzeugs hinaus. Wir bieten umfassende Design- und Ingenieurunterstützung, die sicherstellt, dass Sie das Beste aus unseren Produkten herausholen. Hier ist, was uns auszeichnet:

Designunterstützung

Werkzeugauswahl:

• Fachkundige Beratung bei der Auswahl der richtigen Geometrie des Kugelkopffräsers (Größe, Anzahl der Schneiden, Material, Beschichtung) basierend auf:

Optimierung der Schnittparameter:

• Empfehlungen für Geschwindigkeiten, Vorschübe und Schnitttiefen, die auf die spezifische Anwendung zugeschnitten sind, um die Standzeit und Produktivität des Werkzeugs zu maximieren.

Fehlerbehebung:

• Analyse von Problemen wie Vibrationen, schlechter Oberflächenbeschaffenheit oder übermäßigem Werkzeugverschleiß. Bereitstellung von Lösungen zur Verbesserung der Bearbeitungsergebnisse.

Kundenspezifische Werkzeugentwicklung:

• Zusammenarbeit zur Entwicklung hochspezialisierter Kugelkopffräser für einzigartige Anwendungen oder Materialien.

Ingenieurunterstützung

CAD/CAM-Integration:

• Unterstützung bei der Integration der Kugelkopffräser-Spezifikationen in CAD/CAM-Software für eine nahtlose Werkzeugweg-Generierung und Simulation.

Prozessanalyse:

• Detaillierte Analyse des gesamten Bearbeitungsprozesses, um Optimierungsmöglichkeiten unter Verwendung von Kugelkopffräsern zu identifizieren.

Materialprüfung:

• Zusammenarbeit bei der Erprobung neuer Materialien oder Bearbeitungsstrategien zur Steigerung der Effizienz und Ergebnisse.

Schulung und Weiterbildung:

• Workshops oder Vor-Ort-Schulungen zur Verbesserung des Wissens der Kunden über die Anwendung von Kugelkopffräsern und bewährte Verfahren.

Zugang zur Unterstützung

Technische Vertreter:

• Dedizierte Ingenieure bieten persönliche Beratungen an.

Online-Ressourcen:

• Wissensdatenbank, Werkzeugauswahlhilfen, Bearbeitungsrechner.

Kundenservice:

• Unterstützung bei Bestellanfragen, technischen Fragen und Fehlerbehebung.

Wichtiger Hinweis:

• Die Verfügbarkeit und Tiefe dieser Dienstleistungen kann je nach Kundenbedarf und Projektumfang variieren.

Kugelfräser, mit ihren charakteristischen abgerundeten Schneidspitzen, sind unverzichtbare Werkzeuge für die Herstellung komplexer 3D-Formen und glatter Oberflächen. Das Verständnis ihrer Designelemente ist entscheidend für die Auswahl des richtigen Werkzeugs und das Erzielen optimaler Bearbeitungsergebnisse.

Geometrie

• Kugeldurchmesser: Bestimmt den kleinstmöglichen Eckradius und die Gesamtgröße der bearbeitbaren Merkmale.
• Halsdurchmesser: Muss kleiner als der Kugeldurchmesser sein, um Freiraum und Zugang zu engen Bereichen zu bieten.
• Halsfreistich: Der konische Abschnitt zwischen Kugel und Schaft verhindert Reibung und verbessert den Spanabfluss.
• Schaftdurchmesser: Muss mit den Werkzeugaufnahmemöglichkeiten der Maschine übereinstimmen, um Steifigkeit und Stabilität zu gewährleisten.
• Nuten-Design:
• Gesamtlänge: Bestimmt die Reichweite des Werkzeugs in das Werkstück.

Materialauswahl

• HSS: Geeignet für allgemeine, kostengünstigere Anwendungen.
• Kobaltstahl: Bessere Verschleißfestigkeit und Hitzebeständigkeit für härtere Materialien.
• Hartmetall: Außergewöhnliche Härte und Verschleißfestigkeit für Hochleistungsbearbeitung.
• Spezialmaterialien (Keramik, diamantbeschichtet): Für extreme Bedingungen und sehr abrasive Materialien.

Beschichtungen

• TiN, TiCN, TiAlN, AlTiN, AlCrN usw.: Verbessern die Verschleißfestigkeit, reduzieren die Reibung und verlängern die Werkzeuglebensdauer.
• Mehrschichtbeschichtungen: Für maßgeschneiderte Leistung in bestimmten Anwendungen.

Überlegungen zum Design

• Werkstückmaterial: Härte, Abrasivität und Bearbeitbarkeit beeinflussen die ideale Geometrie und das Material des Werkzeugs.
• Vorgesehene Anwendungen: Schruppvorgänge erfordern aggressivere Designs, während die Endbearbeitung eine höhere Präzision und einen Fokus auf die Oberflächenqualität erfordert.
• Maschinenfähigkeiten: Die Spindelleistung, Steifigkeit und verfügbaren Werkzeughalter der Maschine spielen eine Rolle bei der Bestimmung geeigneter Fräserdesigns.
