CNC-Reibahlen – Präzision für höchste Ansprüche

CNC-Reibahlen sind hochspezialisierte Werkzeuge, die entwickelt wurden, um Bohrungen präzise zu vergrößern, zu glätten und auf exakte Toleranzen zu bringen. Sie eignen sich für eine Vielzahl von Materialien, darunter Metalle, Verbundwerkstoffe und Kunststoffe. Diese Werkzeuge sind entscheidend für makellose Oberflächen und höchste Maßgenauigkeit – besonders in Anwendungen, in denen Konsistenz und Zuverlässigkeit unerlässlich sind.

Bei Baucor setzen wir auf Zusammenarbeit. Mit unserer Fachkompetenz begleiten wir Sie durch jede Phase des Designprozesses, um sicherzustellen, dass Ihre Reibahlen außergewöhnliche Haltbarkeit, Effizienz und Präzision bieten – selbst unter anspruchsvollsten Bearbeitungsbedingungen. Ob in der Luft- und Raumfahrt, der Automobilindustrie oder allgemeinen Industrieanwendungen – unsere Reibahlen sind darauf ausgelegt, höchste Leistung und Zuverlässigkeit zu gewährleisten und dabei die strengsten Branchenstandards zu erfüllen.

Der nächste Schritt besteht darin, die wichtigsten geometrischen Merkmale festzulegen, die die Leistung der Reibahle bestimmen:

A. Reibahlentyp:

Die Wahl des richtigen Reibahlentyps gewährleistet optimale Leistung und Präzision.

• Stufenreibahlen, Kammerreibahlen und Spiralreibahlen sind ideal zum Vergrößern von Bohrungen, zur Bearbeitung spezifischer Bauteile und zur effizienten Spanabfuhr.
• Kegelreibahlen eignen sich hervorragend für präzise konische Bohrungen und erfüllen sowohl Standard- als auch Spezialanforderungen mit höchster Genauigkeit.
  Weitere Details finden Sie im Abschnitt „Reibahlentypen“ weiter unten.

B. Schneidgeometrie:

Die Schneidgeometrie, einschließlich optimiertem Nutendesign und Schneidwinkeln, gewährleistet präzise Toleranzen und eine glatte Oberfläche. Sie spielt eine entscheidende Rolle bei der Sicherstellung einer gleichbleibenden Leistung in verschiedenen Anwendungen.

C. Nutendesign:

Die Gestaltung der Nuten wird an die Anforderungen der jeweiligen Anwendung angepasst:

• Spiralnuten ermöglichen eine effiziente Spanabfuhr bei weicheren Materialien und verbessern den Bearbeitungsfluss.
• Gerade Nuten eignen sich ideal für härtere oder sprödere Materialien und sorgen für Stabilität und Präzision.

D. Kerndicke:

Die Kerndicke beeinflusst die Festigkeit der Reibahle und ihre Widerstandsfähigkeit gegen Bruch.

• Dickere Kerne sind für feste Materialien geeignet, können jedoch die Spanabfuhr beeinträchtigen, was Anpassungen am Nutendesign erfordert.

E. Werkzeugaufnahme:

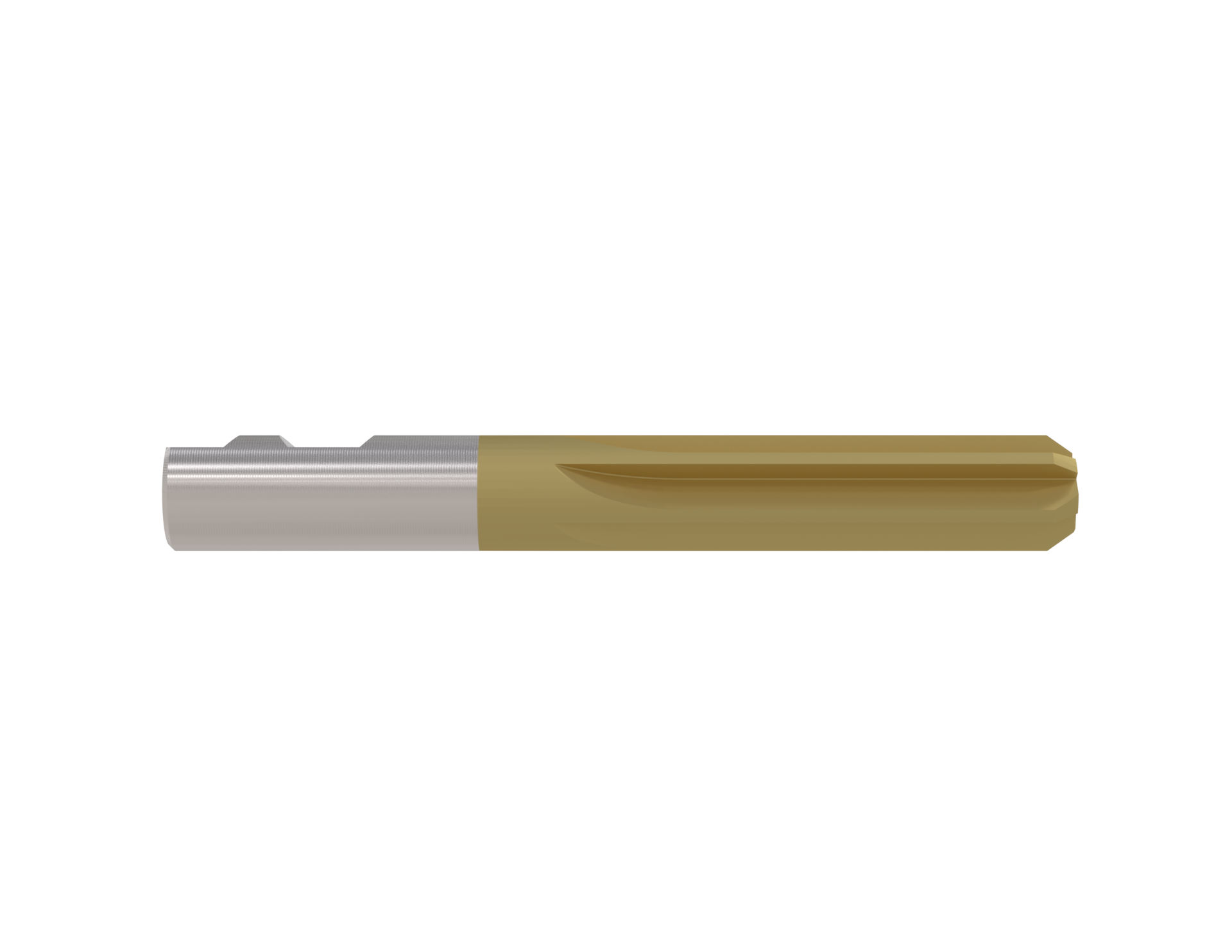

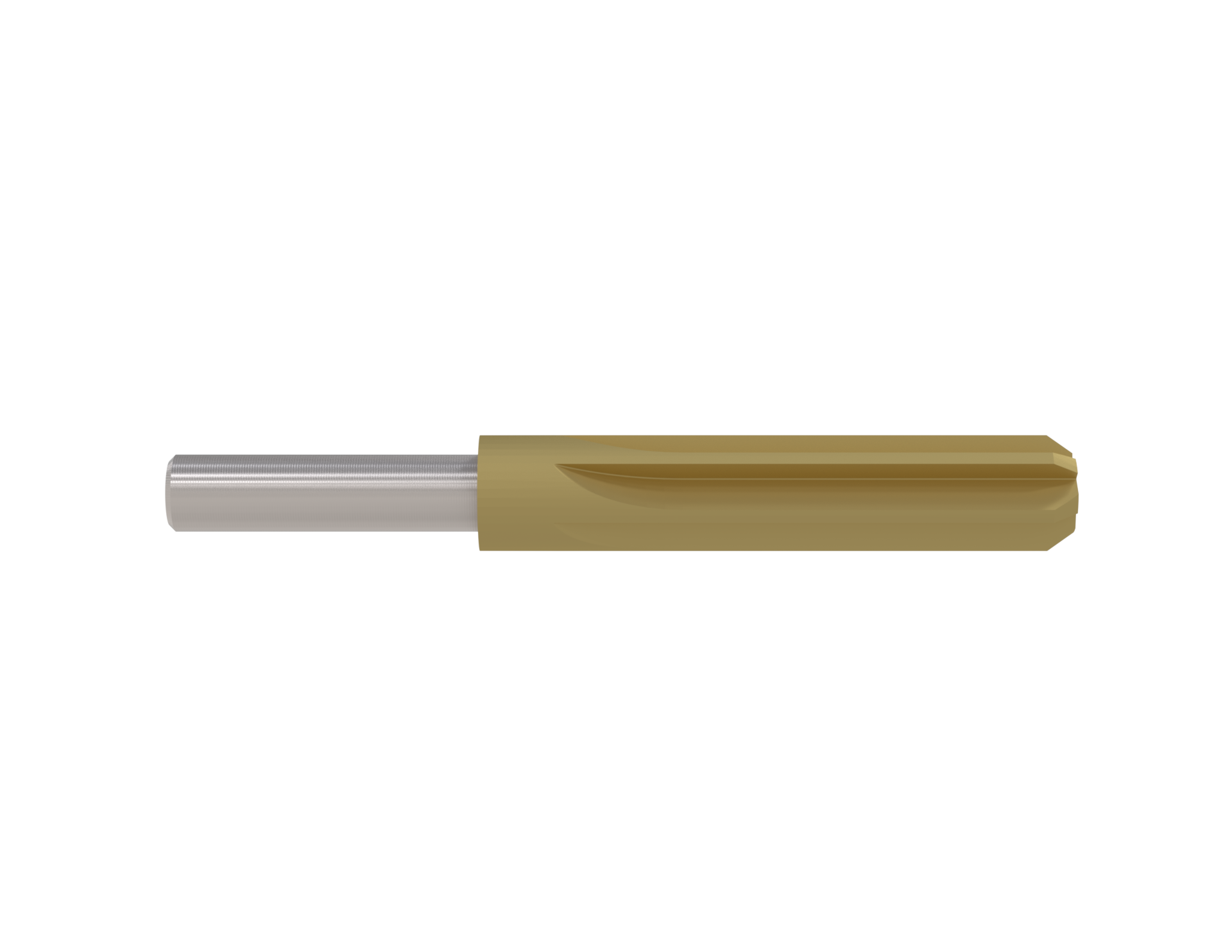

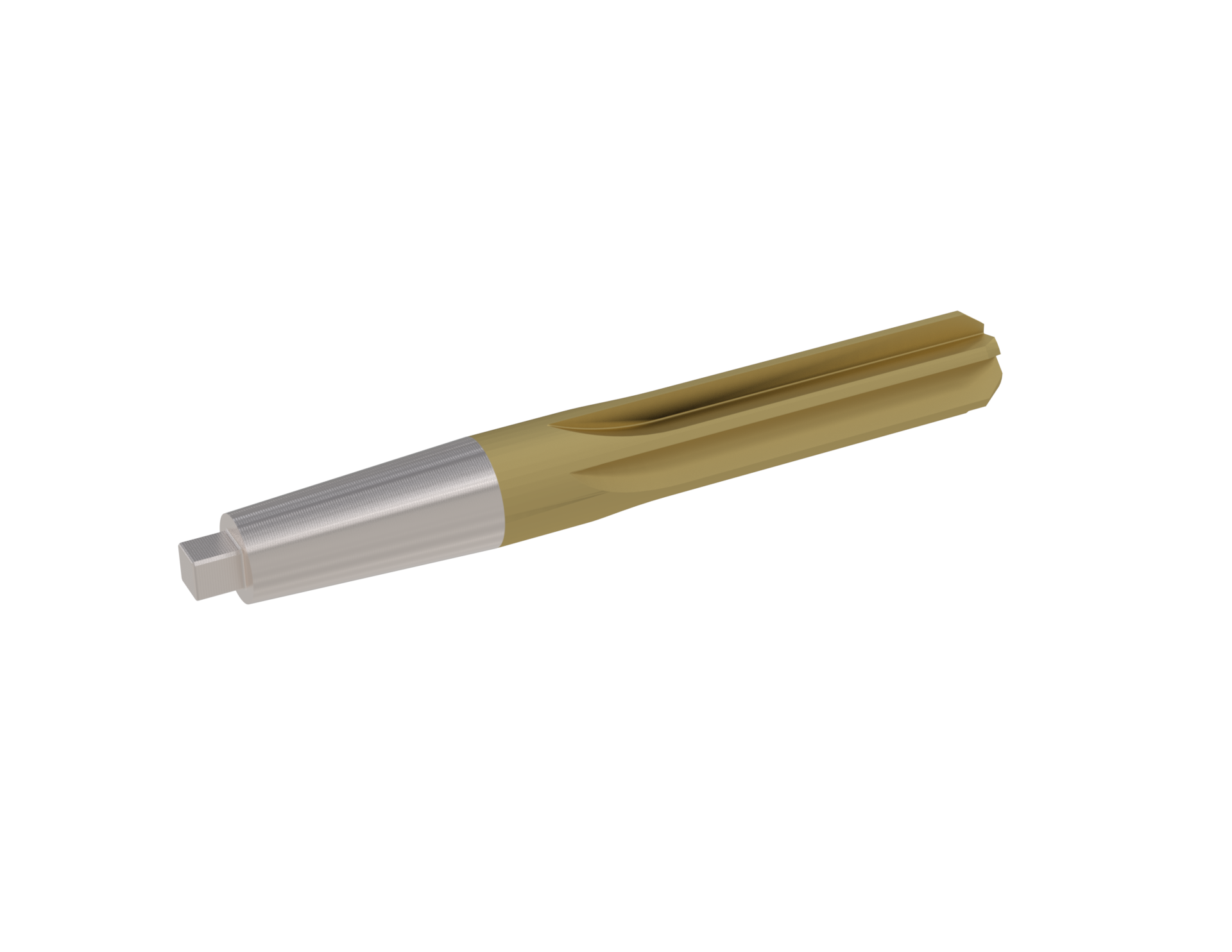

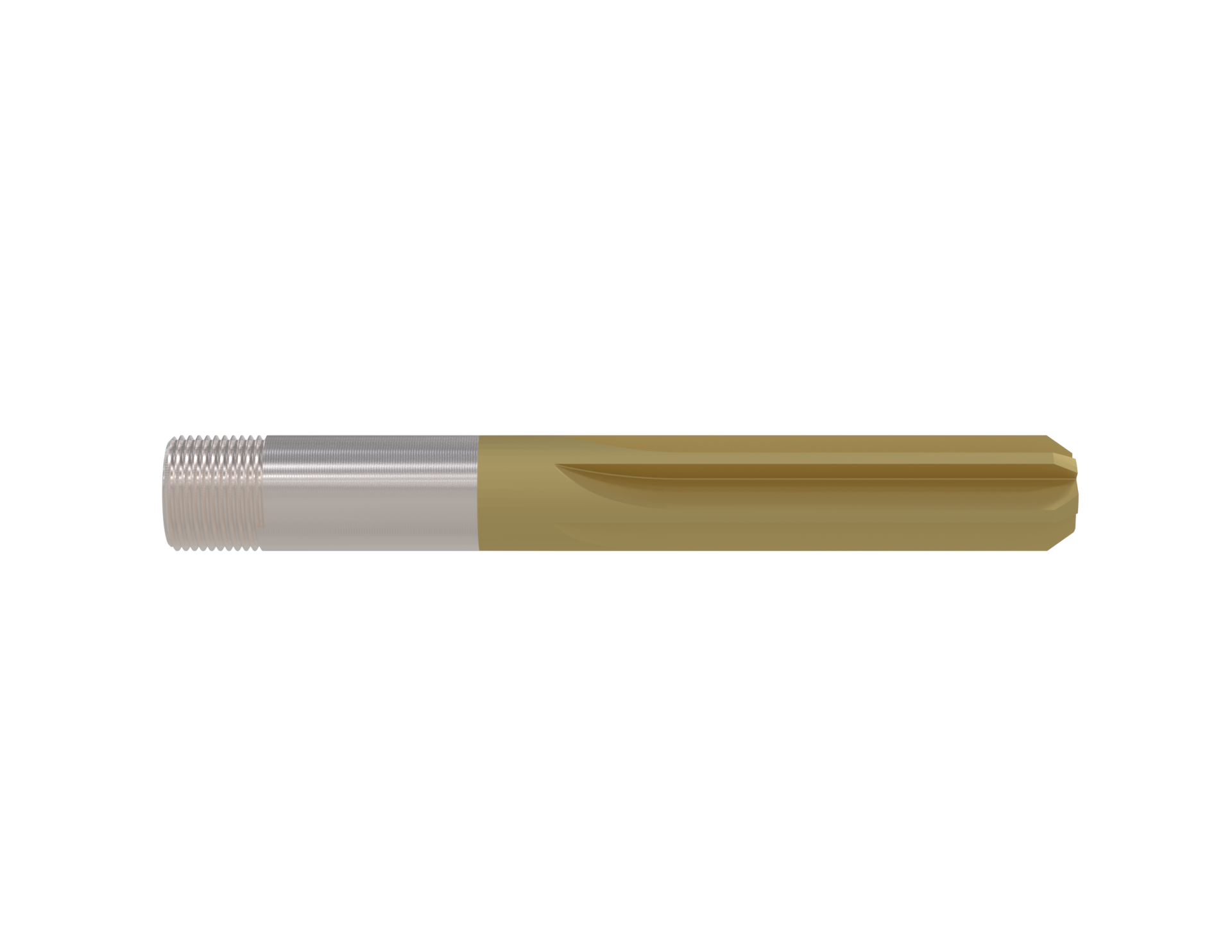

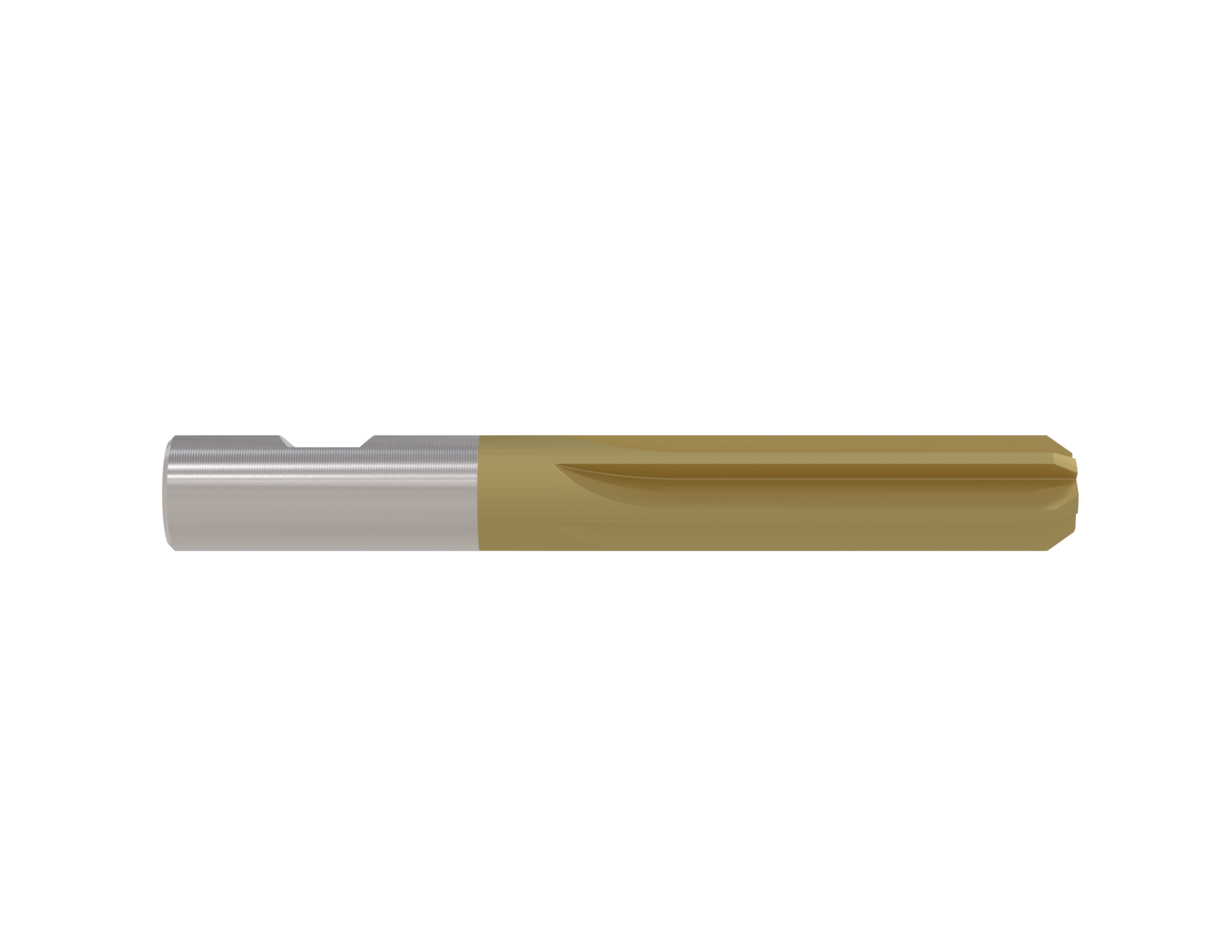

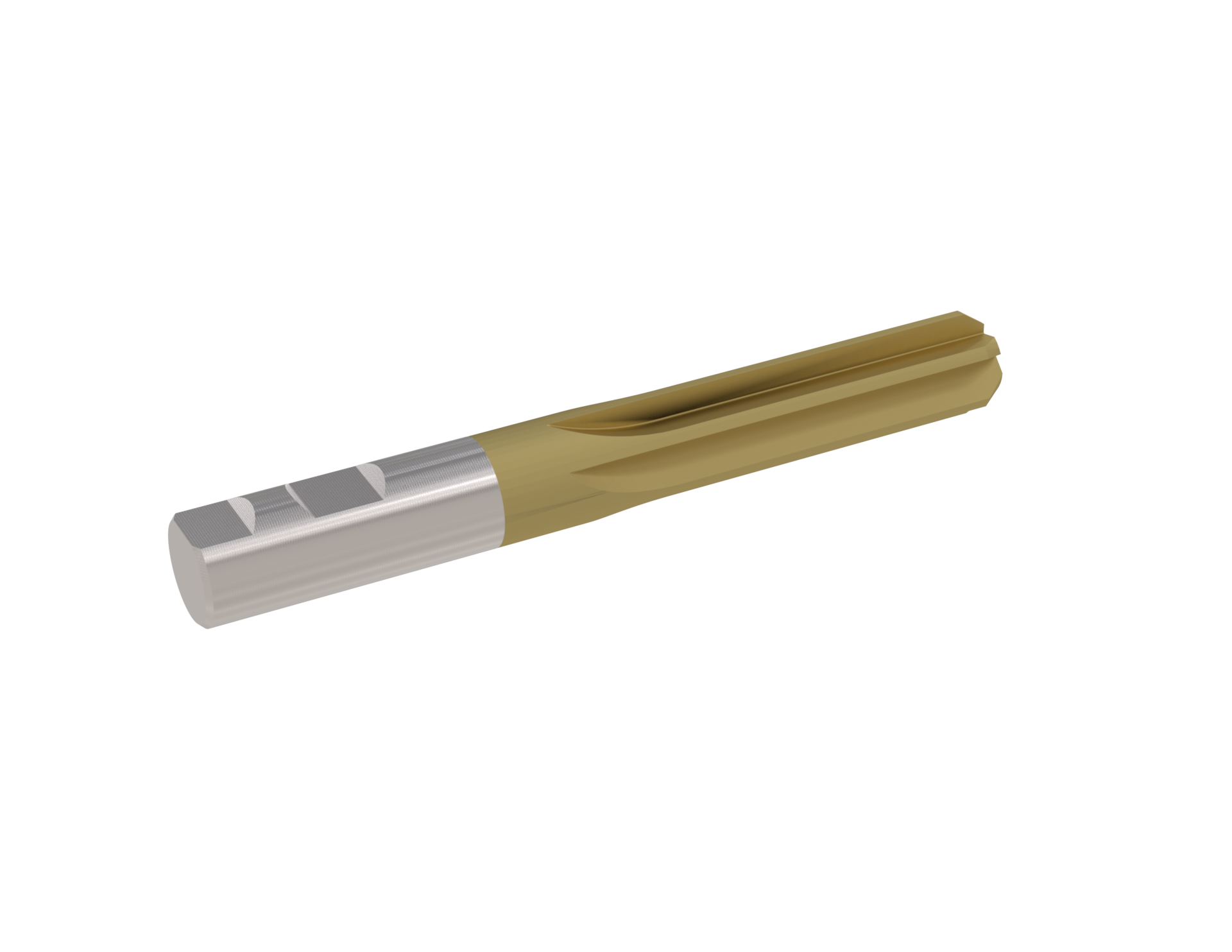

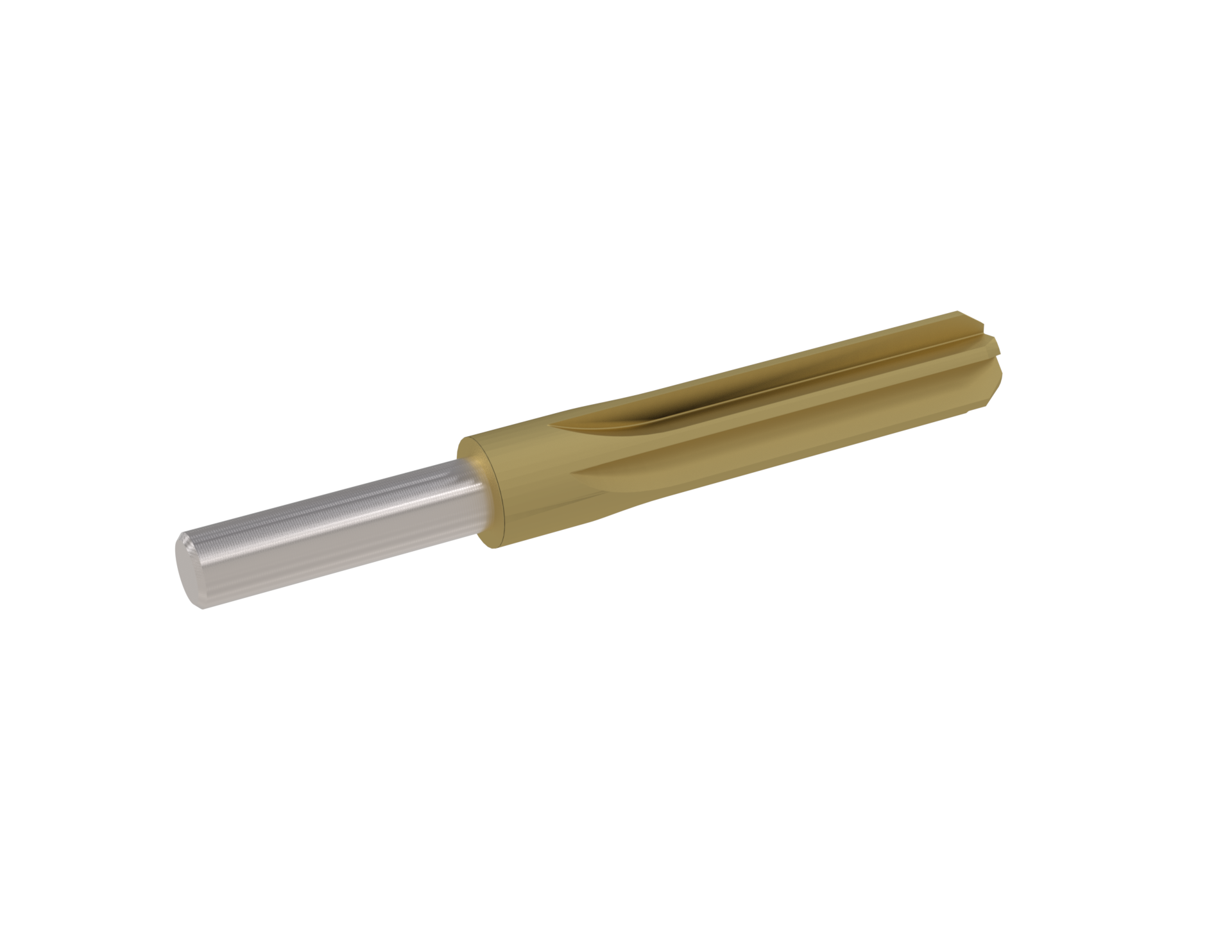

Reibahlen sind mit verschiedenen Schafttypen erhältlich, darunter gerade, konische oder gewindete Designs. Diese Optionen gewährleisten die Kompatibilität mit verschiedenen CNC-Maschinen und sorgen für Stabilität während des Betriebs. Weitere Details finden Sie in der Tabelle unten (Werkzeugaufnahme).

Reibahlentypen:

Baucor bietet eine Vielzahl von CNC-Reibahlen an, die jeweils für spezifische Anwendungen entwickelt wurden. Nachfolgend sind die Reibahlen nach Typ gruppiert:

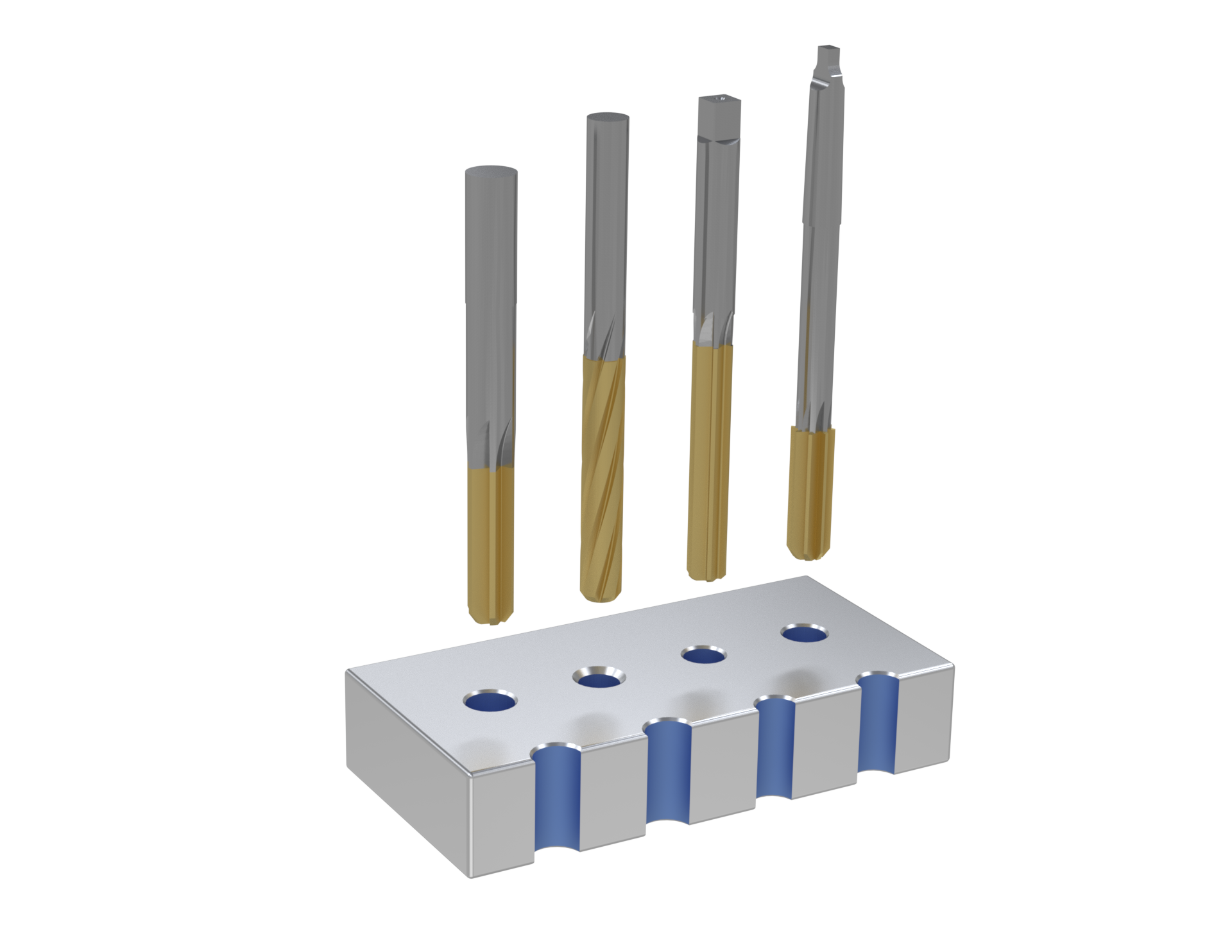

A. Allzweck-Reibahlen

1. Geradnutreibahlen (Straight Flute Reamers): Ideal für das Nachbearbeiten von Bohrungen in harten oder spröden Materialien.

2. Spannreibahlen (Chucking Reamers): Sorgen für hohe Präzision bei allgemeinen Reibarbeiten.

3. Handreibahlen (Hand Reamers): Vielseitige Werkzeuge für manuelle Anwendungen mit präziser Lochbearbeitung.

4. Maschinenreibahlen (Machine Reamers): Speziell für automatisierte Prozesse entwickelt, um höchste Genauigkeit und Effizienz zu gewährleisten.

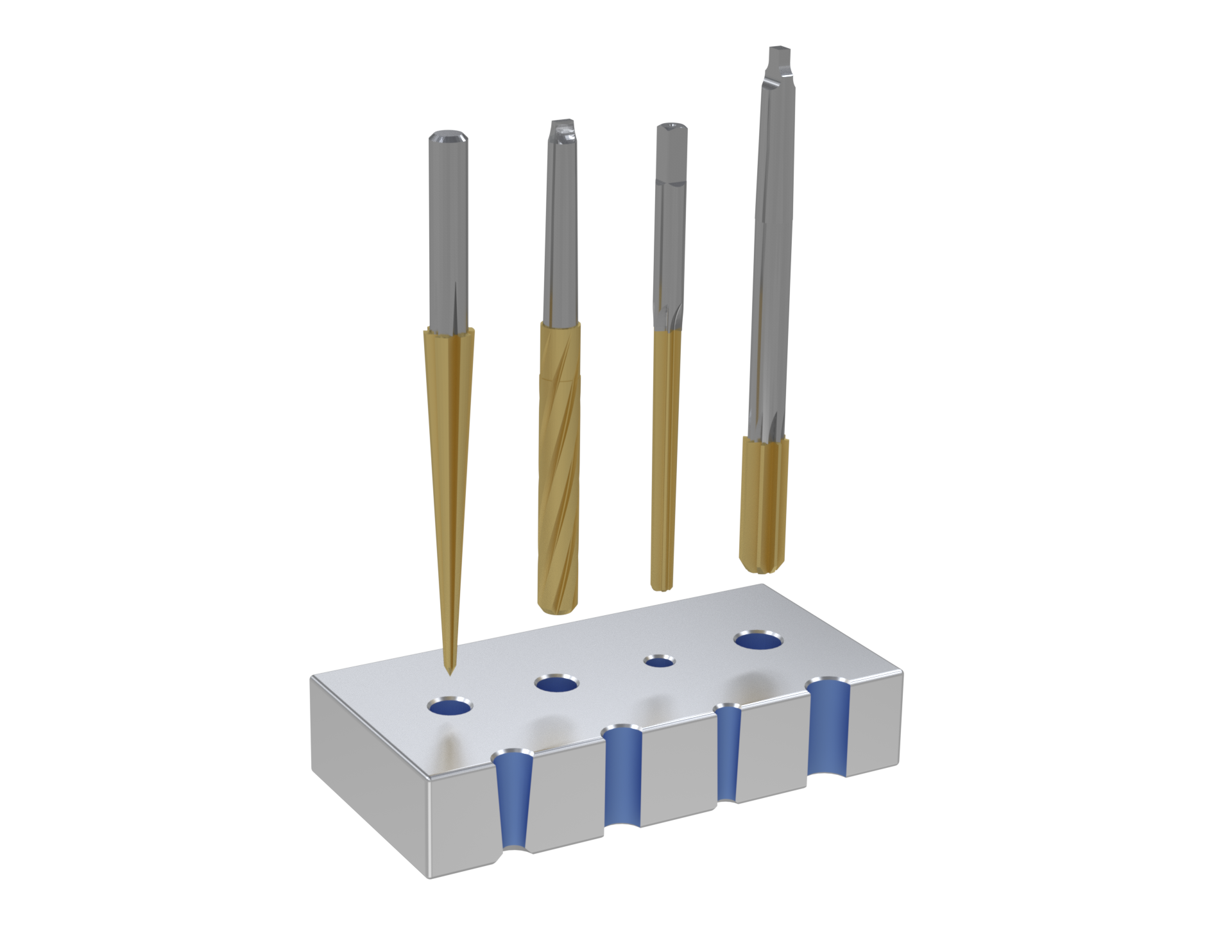

B. Kegel- & Stiftreibahlen:

1. Kegelreibahlen (Tapered Reamers): Perfekt für das Erstellen oder Nachbearbeiten konischer Bohrungen mit hoher Präzision.

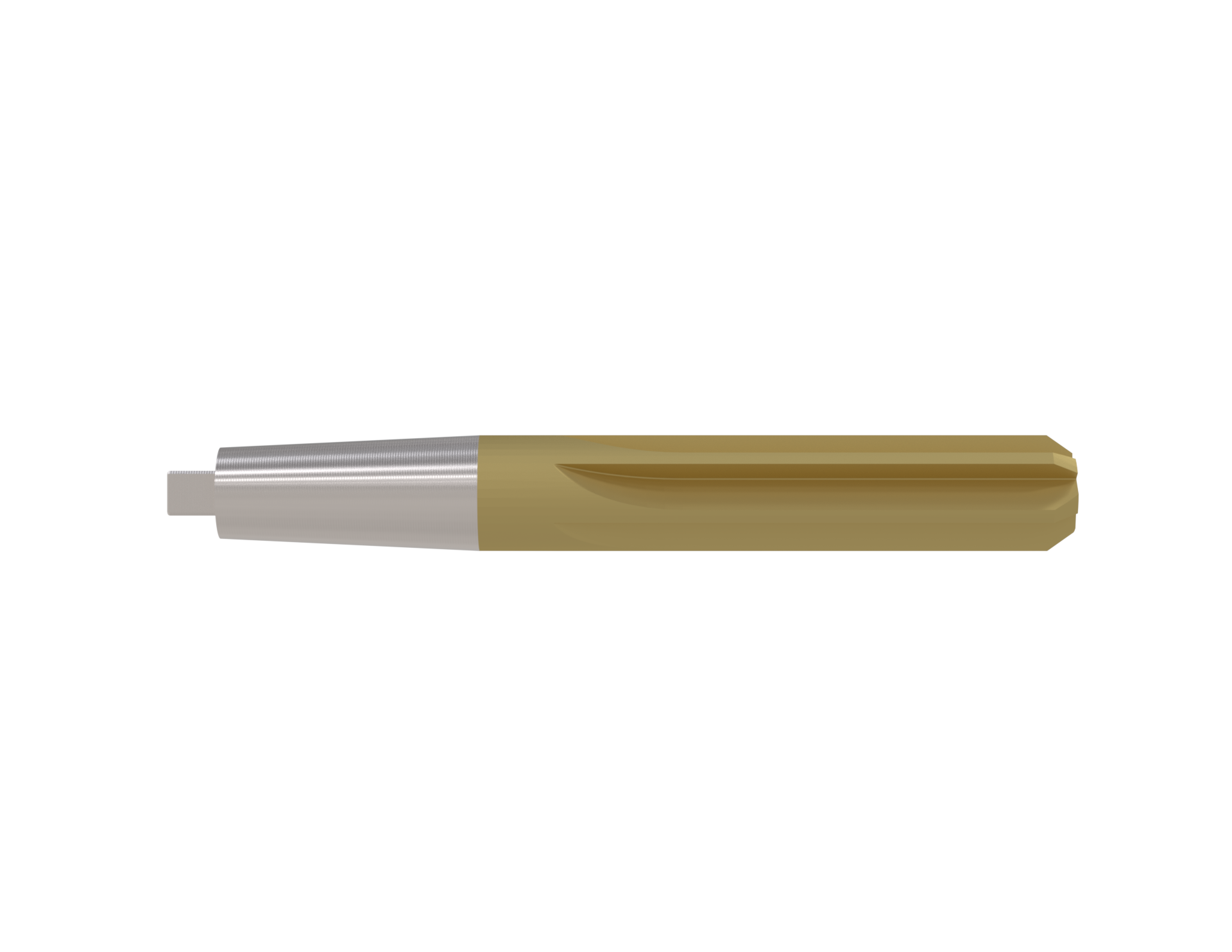

2. Kegelschaftreibahlen (Taper Shank Reamers): Mit konischem Schaft für den Einsatz in Maschinen, die kegelige Aufnahmen erfordern.

3. Kegelpinnreibahlen (Taper Pin Reamers): Speziell für kegelige Stiftlöcher mit engen Toleranzen entwickelt.

4. Morsekegelreibahlen (Morse Taper Reamers): Zum Bearbeiten von Morsekegeln in Werkzeugmaschinen.

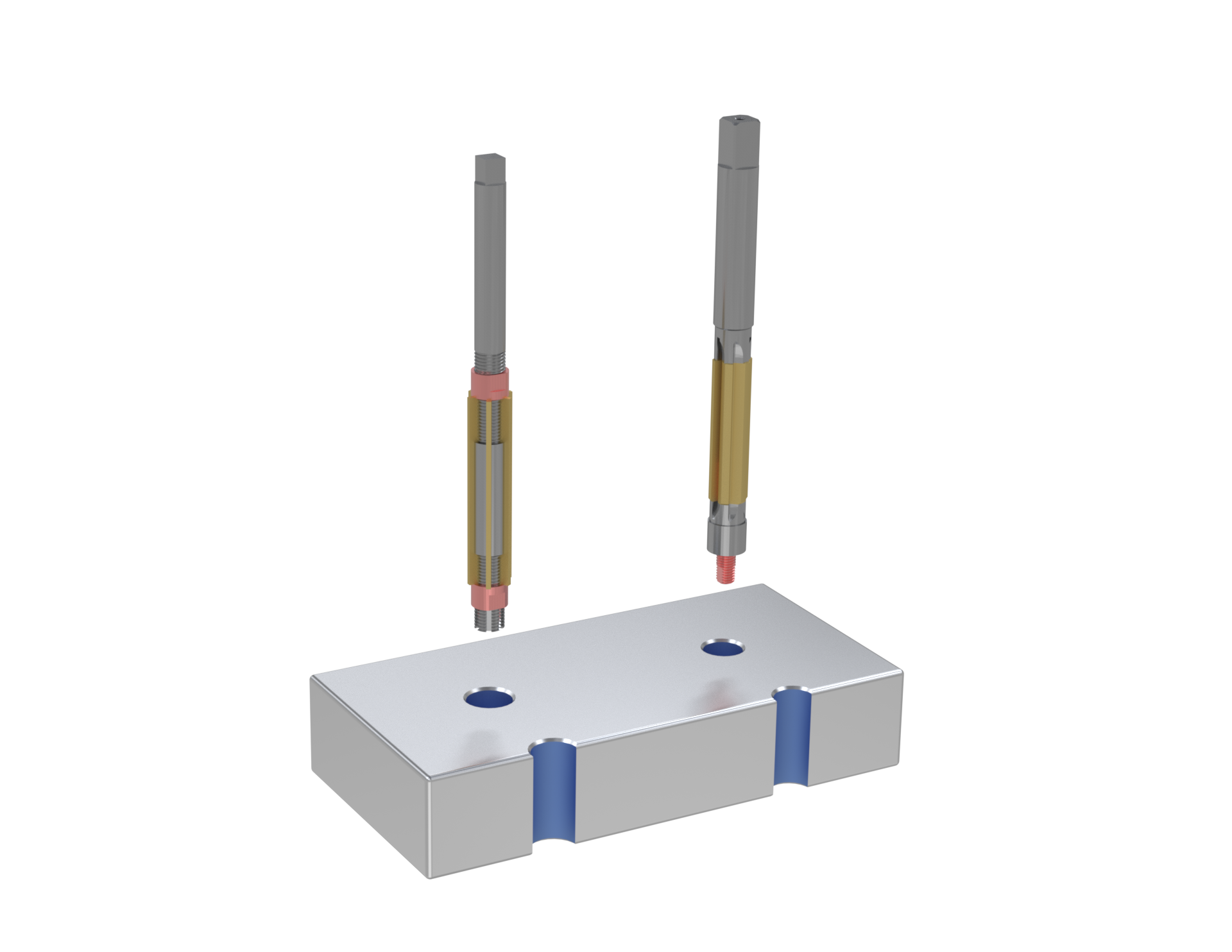

C. Einstellbare & Expansionsreibahlen:

1. Einstellbare Reibahlen (Adjustable Reamers): Ermöglichen geringfügige Durchmesseranpassungen, um enge Toleranzen zu erreichen.

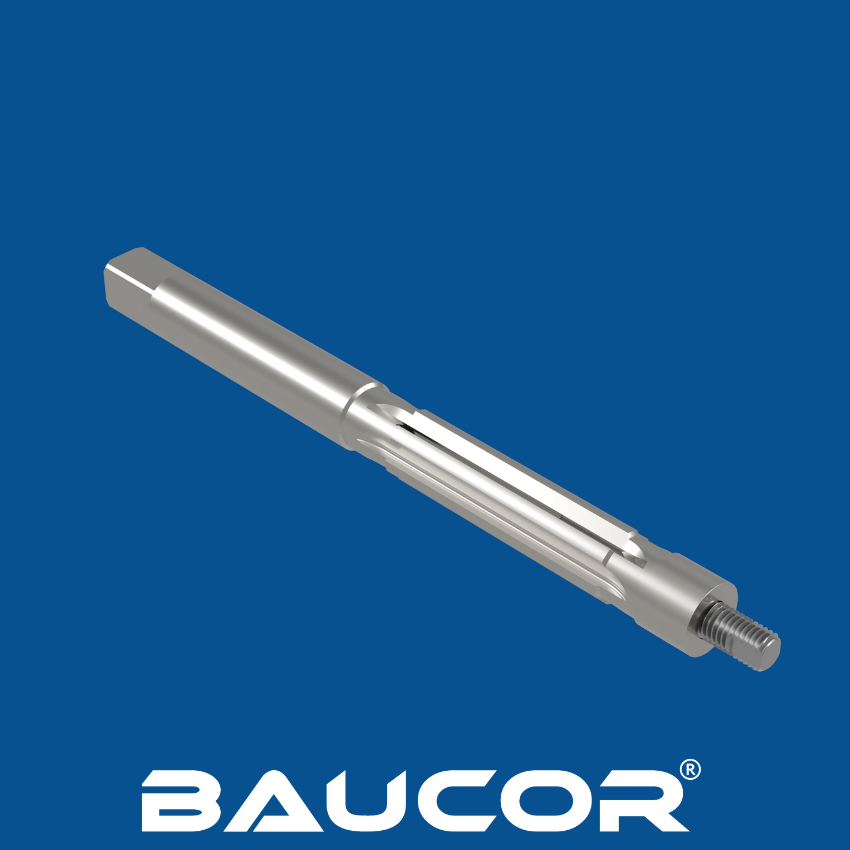

2. Expansionsreibahlen (Expansion Reamers): Entwickelt, um leichte Durchmessererhöhungen für abgenutzte Bohrungen zu ermöglichen.

D. Spiralreibahlen

1. Linksspirale-Reibahlen (Left-Hand Spiral Reamers): Sorgt für eine effiziente Spanabfuhr in Sacklöchern.

2. Rechtsspirale-Reibahlen (Right-Hand Spiral Reamers): Optimiert für Durchgangsbohrungen.

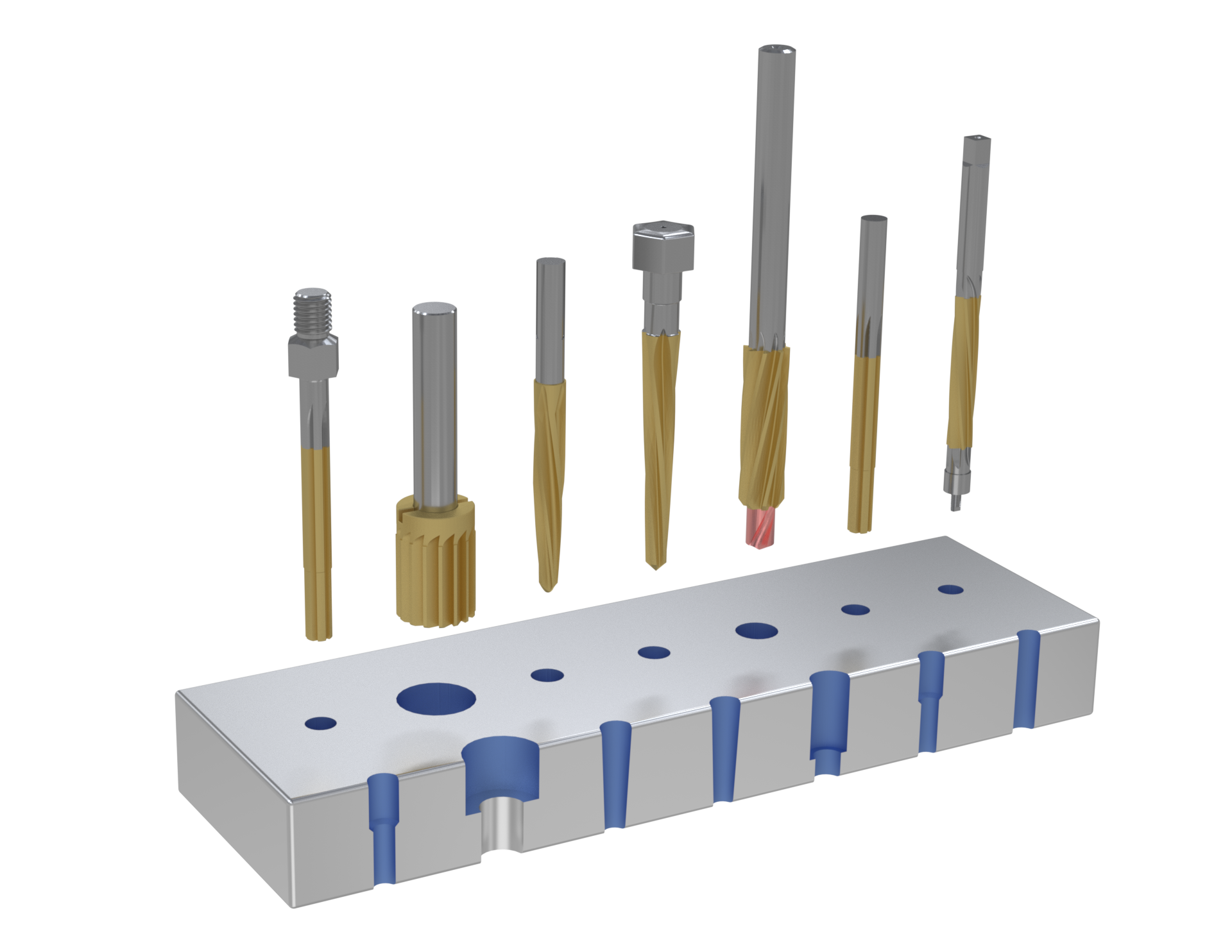

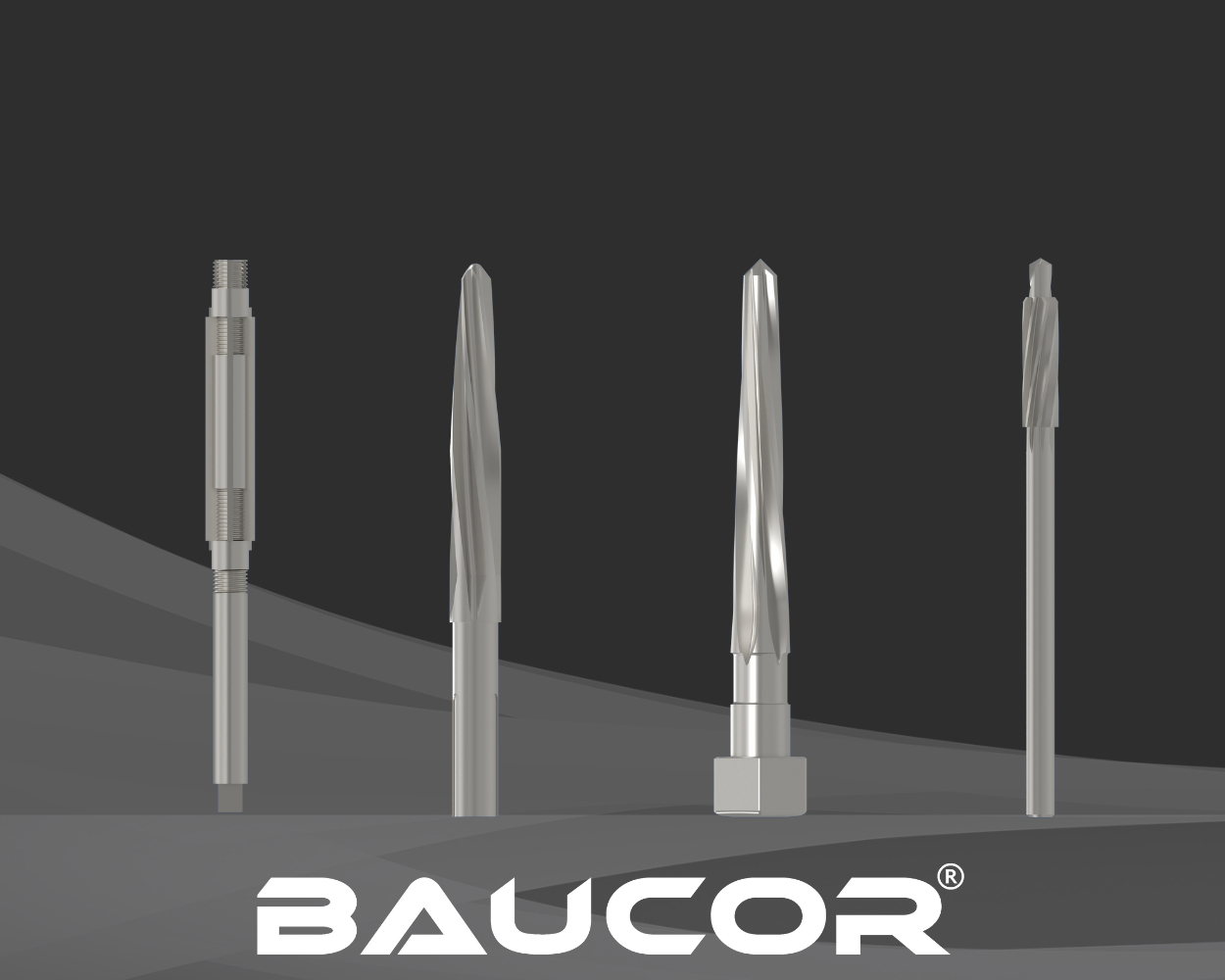

E. Spezialisierte Reibahlen:

1. Stufenreibahlen (Step Reamers): Entwickelt zur präzisen Herstellung von mehrstufigen Bohrungen.
2. Kammerreibahlen (Chamber Reamers): Speziell für die Bearbeitung von Feuerwaffenkammern und Kammerbauteilen.
3. Hülsenreibahlen (Shell Reamers): Effizientes Reiben größerer Bohrungen in industriellen Anwendungen.
4. Brückenreibahlen (Bridge Reamers): Geeignet für das Reiben von Brückenbolzen und anderen strukturellen Anwendungen.
5. Automobilreibahlen (Car Reamers): Hochleistungsreibahlen für Anwendungen in der Automobil- und Bahnindustrie.
6. Kombinationsreibahlen (Combination Reamers): Vereinen mehrere Funktionen, um verschiedene Bearbeitungsschritte mit einem Werkzeug durchzuführen.

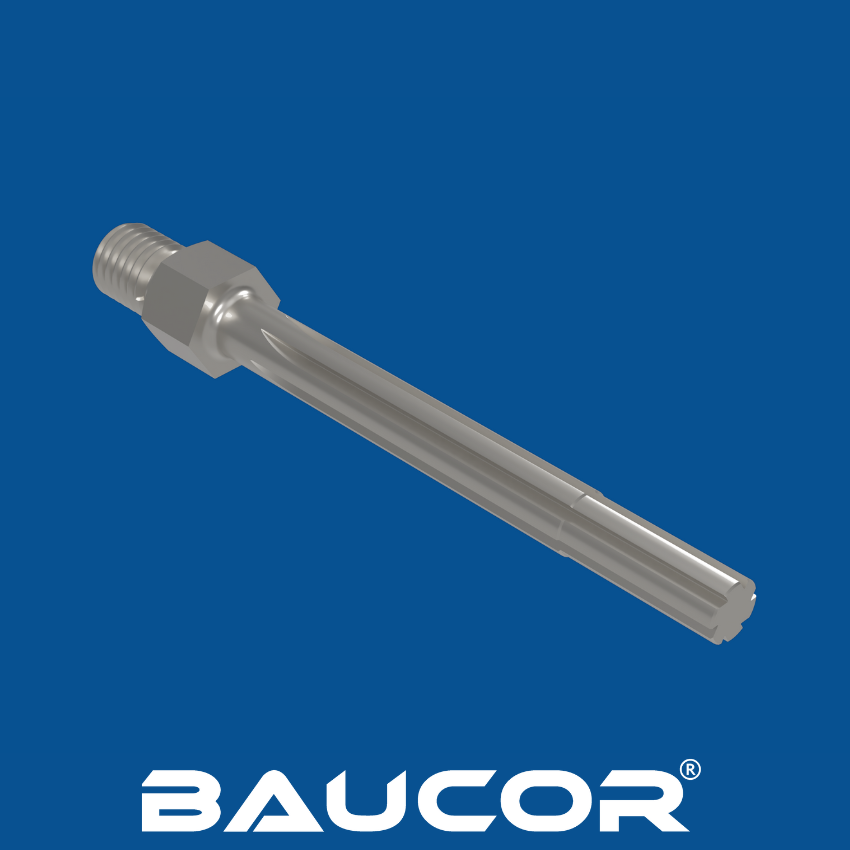

Geführte Reibahlen (Piloted Reamers): Bieten zusätzliche Führung für präzise Ausrichtung und Genauigkeit.

Die Validierung des Designs ist ein entscheidender Schritt vor der Produktion. Techniken wie die Finite-Elemente-Analyse (FEA) oder schnelles Prototyping (z. B. 3D-Druck) stellen sicher, dass die Geometrie und Materialauswahl der Reibahle für optimale Leistung ausgelegt sind. Durch iterative Tests und Verfeinerungen werden Funktionalität, Präzision und Langlebigkeit gewährleistet.

Die CNC-Reibahlen von Baucor werden mit höchster Präzision und Fachkompetenz gefertigt, um eine erstklassige Leistung, Langlebigkeit und Zuverlässigkeit zu gewährleisten. Ob Standardreibahlen oder maßgeschneiderte Lösungen – wir sind darauf spezialisiert, Werkzeuge bereitzustellen, die Ihre Bearbeitungsmöglichkeiten optimieren.

Kontaktieren Sie Baucor noch heute, um die perfekte CNC-Reibahle für Ihre Anforderungen zu entwickeln!
