Alles, was Sie über Hartmetallreibahlen wissen müssen

Ein vollständiger Leitfaden zu Hartmetallreibahlen

Präzision. Leistung. Perfektion. Diese drei Prinzipien beschreiben die Essenz von Hartmetall-Reibahlen und ihre Anwendung in Branchen, die Präzision im Submikrometerbereich erfordern. Ob Sie Maschinist, Ingenieur oder einfach nur neugierig sind, warum Reibahlen wichtig sind – Hartmetallreibahlen sind für Sie von Interesse. Wir möchten Sie mit Hartmetall-Reibahlen vertraut machen, indem wir Ihnen Einblicke in ihre Funktionsweise, ihren Aufbau und ihre Funktion, ihre Vorteile, ihren Vergleich mit anderen Bearbeitungswerkzeugen (wie Hartmetall-Fräswerkzeuge) und die Herstellung einer Reibahle geben.

Was sind Hartmetallreibahlen?

Hartmetall-Reibahlen sind rotierende Schneidwerkzeuge aus Wolframkarbid, einem Material, das für seine extreme Härte, Hitze- und Verschleißfestigkeit bekannt ist. Hartmetall-Reibahlen dienen zum Vergrößern oder Nachbearbeiten vorhandener Löcher auf Präzisionsgrößen mit engen Toleranzen und Oberflächengüten, die durch Bohren allein nicht erreicht werden können. Beim Reiben geht es nicht nur darum, Löcher zu vergrößern, sondern sie perfekt zu machen.

Warum Hartmetall anstelle von Schnellarbeitsstahl (HSS) verwenden?

Gute Frage. HSS-Reibahlen sind zwar günstiger und werden immer noch häufig verwendet, Hartmetall-Reibahlen übertreffen sie jedoch in puncto Haltbarkeit, Hitzebeständigkeit und Schnittgeschwindigkeit.

Hauptvorteile von Hartmetall gegenüber HSS:

• Höhere Verschleißfestigkeit: Hartmetall hält länger, insbesondere in der Großserienfertigung.

• Bessere Oberflächengüte: Erzeugt glatte Innenflächen von Bohrungen.

• Längere Schärfe: Reduziert den Bedarf an häufigem Nachschärfen.

• Hält höheren Geschwindigkeiten und Vorschüben stand: Ideal für automatisierte und Hochgeschwindigkeitsbearbeitungsumgebungen.

Hartmetallwerkzeuge sind zwar in der Anschaffung teurer, bieten aber langfristig einen höheren Nutzen.

Anwendungen von Hartmetallreibahlen

Hartmetallreibahlen werden in vielen Branchen eingesetzt, beispielsweise in:

• Luftfahrt: Für Präzisionsbohrungen in Motorkomponenten.

• Automobil: Für glatte, präzise Zylinderbohrungen und Ventilführungen.

• Medizintechnik: Für chirurgische Instrumente, die hochpräzise Bohrungen erfordern.

• Formenbau: Wo Maßgenauigkeit unverzichtbar ist.

Hartmetallreibahlen sind überall dort gefragt, wo eine makellose Oberfläche und enge Toleranzen erforderlich sind.

Funktionsweise von Hartmetall-Reibahlen

Reibahlen dienen dazu, eine kleine Menge Material aus einer vorgebohrten Bohrung zu entfernen. Hartmetall-Reibahlen verfügen über mehrere Schneidkanten (oder Nuten), die beim Drehen Material abtragen, um eine bessere Form und Oberflächengüte der Bohrung zu erzielen. Beim Schneiden wird das Material leicht abgetragen, um die Bohrung zu „feinern“, in der Regel um 0,1 bis 0,3 mm im Durchmesser. Stellen Sie sich das wie das Schleifen eines Diamanten vor.

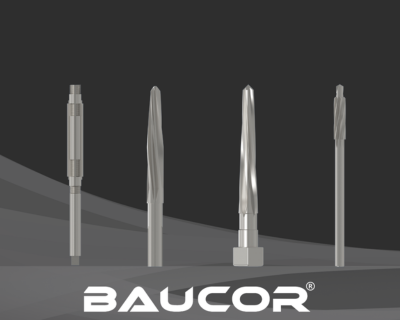

Arten von Hartmetallreibahlen

Je nach Anwendung gibt es verschiedene Hartmetallreibahlen:

1. Reibahlen mit gerader Nut

• Ideal für Durchgangsbohrungen und allgemeine Reibarbeiten.

• Geeignet für starre Aufbauten mit minimalen Spanabfuhrproblemen.

2. Reibahlen mit Spiralnut

• Ideal für Sacklöcher.

• Hervorragende Spanabfuhr und reduziertes Rattern.

3. Konische Reibahlen

• Zum Herstellen konischer Bohrungen.

• Häufig im Werkzeug- und Formenbau sowie bei orthopädischen Implantaten eingesetzt.

4. Verstellbare Hartmetall-Reibahlen

• Ermöglichen die Anpassung des Durchmessers.

• Praktisch, wenn enge Toleranzen individuell angepasst werden müssen.

Die Wahl des richtigen Typs hängt von Ihrer spezifischen Anwendung und dem Material ab.

Ein Blick in die Reibahlenherstellung

Die Herstellung einer Hartmetallreibahle ist eine komplexe Aufgabe, die ingenieurstechnische Präzision und Spitzentechnologie vereint.

Die wichtigsten Schritte sind:

1. Materialauswahl: Hochwertiges Wolframkarbidpulver wird ausgewählt.

2. Pulververdichtung: Das Pulver wird mithilfe von Formen in Form gepresst.

3. Sintern: Der geformte Rohling wird bei hohen Temperaturen erhitzt, um die Partikel zu verschmelzen.

4. Präzisionsschleifen: Nuten und Schneidkanten werden nach exakten Vorgaben geschliffen.

5. Beschichtung (optional): Beschichtungen wie TiN oder TiAlN sorgen für zusätzliche Hitzebeständigkeit und Verschleißschutz.

6. Qualitätsprüfung: Jedes Werkzeug wird auf Maßhaltigkeit und Oberflächengüte geprüft.

Die moderne Reibahlenherstellung nutzt CNC-Schleifen, 5-Achsen-Maschinen und Lasermesssysteme, um höchste Präzision im Mikrometerbereich zu erreichen.

Bewährte Verfahren für die Verwendung von Hartmetallreibahlen

So holen Sie das Beste aus Ihren Reibahlen heraus:

Richtig vorbohren: Die Bohrung sollte 0,2 bis 0,5 mm kleiner sein als der endgültige Durchmesser.

Schmiermittel verwenden: Kühlmittel reduziert die Wärmeentwicklung und verlängert die Werkzeuglebensdauer.

Vorschubgeschwindigkeit beibehalten: Zu hoher oder zu niedriger Vorschub kann zu einer schlechten Oberflächengüte führen.

Bohrung vor dem Reiben reinigen: Späne in der Bohrung können die Reibahle beschädigen.

Häufig prüfen: Regelmäßige Kontrollen verhindern Brüche und halten Toleranzen ein.

Wann sollten Sie eine Hartmetallreibahle austauschen?

Hartmetallreibahlen sind trotz ihrer Langlebigkeit nicht ewig haltbar. Anzeichen für einen Austausch sind:

• Erhöhte Oberflächenrauheit

• Veränderung der Lochgröße oder Rundheit

• Ungewöhnliche Geräusche oder Vibrationen

• Absplittern oder Bruch des Werkzeugs

Übertreiben Sie es nicht; beschädigte Werkzeuge können Ihr Teil oder Ihre Maschine beschädigen.

Warum Hartmetallreibahlen die Präzisionsbearbeitung revolutionieren

Wenn es um die Feinbearbeitung hochpräziser Bohrungsbearbeitungen geht, sind Hartmetallreibahlen einfach das Werkzeug der Wahl. Hartmetallreibahlen aus Wolframkarbid oder Sinterhartmetall sind unglaublich hart, verfügen über eine ausgezeichnete Hitzebeständigkeit und eine sehr lange Lebensdauer beim Schneiden. Daher werden Hartmetallreibahlen bevorzugt bei Anwendungen mit hohen Stückzahlen und hohen Geschwindigkeiten eingesetzt. Anders als Reibahlen aus Schnellarbeitsstahl (HSS) früherer Generationen, die aus HSS hergestellt wurden und nachgeschliffen werden mussten, um eine gleichbleibende Leistung wie ein neues Werkzeug zu bieten, behalten Hartmetallreibahlen die Integrität der Schneide nahezu und viel länger als HSS-Reibahlen älterer Generationen. Hartmetallreibahlen sind bei Anwendungen mit hohen Geschwindigkeiten und hohen Stückzahlen beliebt und werden auch oft in der Luft- und Raumfahrt, der Automobilindustrie und der Medizintechnik eingesetzt, wo bei den Vorbohrtoleranzen eine Genauigkeit im Mikrometerbereich erforderlich ist. Bei diesen Anwendungen können Hartmetallreibahlen durch das Reiben vorgebohrter Löcher auf bestimmte Toleranzen Verbesserungen bei Oberflächengüte, Rundheit und Maßtoleranzen erzielen. Darüber hinaus lassen sich Hartmetallreibahlen auch erfolgreich mit Hartmetallfräswerkzeugen kombinieren, die zum Formen und Profilieren von Bauteilen vor dem Reiben eingesetzt werden. Beide Werkzeuge bilden zusammen die Grundstruktur der heutigen CNC-Bearbeitung. Dank technologischer und materialtechnischer Veränderungen bei der Herstellung von Reibahlen sind heutige Hartmetallreibahlen präziser und effizienter als früher und liefern stets perfekte Bohrungen.

Abschließende Gedanken

Egal, ob Sie beruflich Reibahlen herstellen, hochpräzise zerspanen oder einfach nur bessere Werkzeuge für Ihre Arbeit suchen – Hartmetallreibahlen sind die beste Wahl, wenn es um mehr Präzision geht. Hartmetallreibahlen sind aufgrund ihrer Langlebigkeit, Oberflächenqualität und hohen Belastbarkeit unverzichtbar für die moderne Zerspanung.

Obwohl sie keine Hartmetallfräswerkzeuge sind, werden sie kategorisiert und zusammen mit Hartmetallfräswerkzeugen für eine produktive und präzise Bearbeitung eingesetzt.

Wenn Sie also das nächste Mal ultrafeine Feinbearbeitungen durchführen möchten, denken Sie daran: Hartmetallreibahlen sind die beste Wahl. Oder holen Sie sich einfach ein Angebot von Baucor für einen reibungslosen Ablauf.
