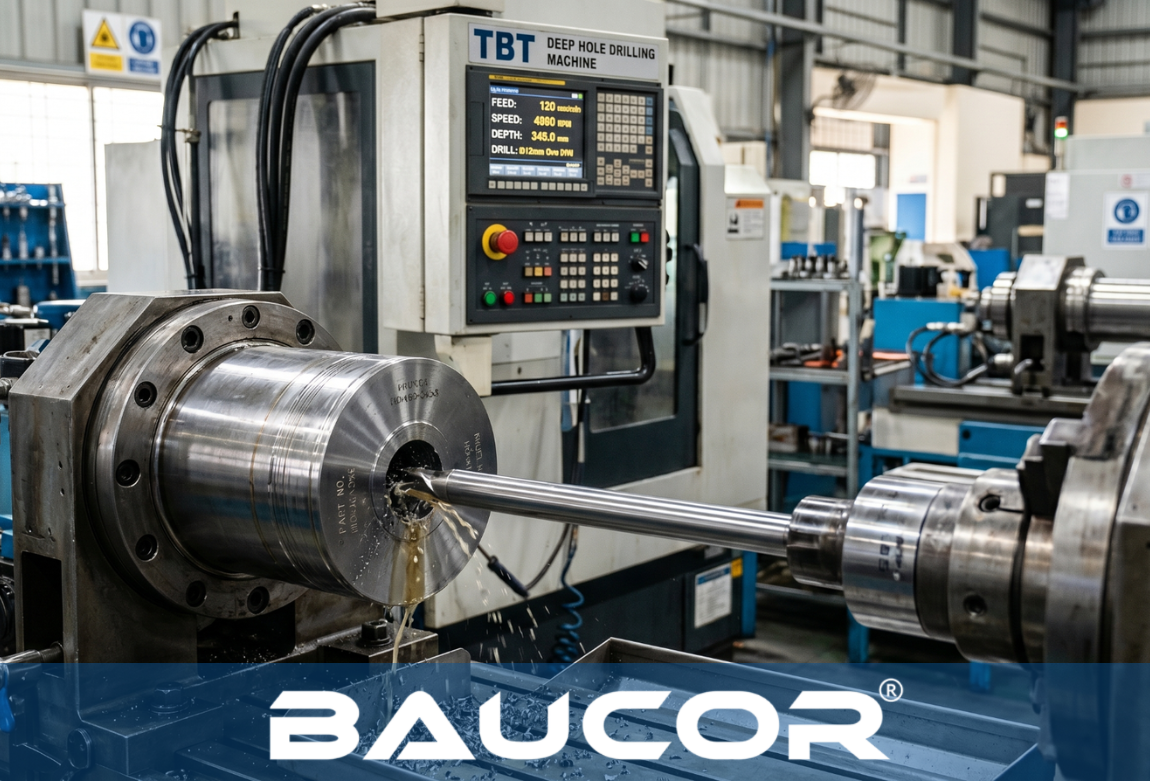

Werkzeuge und Techniken für Tieflochbohrungen zur hochpräzisen Fertigung

Tiefbohrtechnologien für die präzise Fertigung

Das Tieflochbohren ist ein unverzichtbares Bearbeitungsverfahren in zahlreichen Fertigungsbereichen, die ein hohes Maß an Präzision, Stabilität und Oberflächengüte erfordern. Dieses Verfahren unterscheidet sich von herkömmlichen Bohrprozessen durch seinen spezifischen Bearbeitungsablauf sowie die Notwendigkeit eines dedizierten Bearbeitungssystems und entsprechender Werkzeuge - konkret einer Tieflochbohrmaschine -, um die Herstellung tiefer, gerader und maßgenauer Bohrungen zu ermöglichen. Branchen wie die Luft- und Raumfahrt, der Automobilbau, die Hydrauliktechnik, die Medizintechnik und viele weitere setzen diese Art der Bearbeitung zur Fertigung von Hochleistungskomponenten ein. Eine hohe Präzision selbst bei sehr großen Bohrtiefen wird durch den Einsatz spezialisierter Tieflochbohrwerkzeuge, geeigneter Schnittstrategien und robuster Bearbeitungseinheiten erzielt.

Was ist Tieflochbohren?

Das Bearbeiten eines Lochs, dessen Tiefe wesentlich größer ist als sein Durchmesser – wobei das Verhältnis von Durchmesser zu Tiefe größer als 10:1 ist –, wird als Tiefbohren bezeichnet. Dies bringt erhebliche Schwierigkeiten für den Bearbeitungsprozess mit sich, wie etwa:

• Schwierigkeiten bei der Spanabfuhr

• Wärmeentwicklung in der Schneidzone

• Neigung zur Werkzeugauslenkung bei großer Tiefe

• Abweichungen von der geraden Bohrungsachse

• Schwankende Oberflächengüte

Aufgrund der genannten Gründe erfordert dieses Verfahren den Einsatz spezieller Schneidwerkzeuge sowie spezieller Maschinen.

Die Bedeutung des Tieflochbohrens in der Fertigung

Das Tieflochbohren ist nicht bloß ein Bearbeitungsverfahren; es stellt eine zwingende Notwendigkeit für eine Vielzahl von Industriezweigen dar.

Wesentliche Anwendungsbereiche in der Industrie:

• Luft- und Raumfahrt: Triebwerkswellen und Kraftstoffleitungen

• Automobilindustrie: Kraftstoffeinspritzdüsen

• Hydraulik: Zylinder- und Ventilbohrungen

• Öl- und Gasindustrie: Bohrkomponenten

• Medizintechnik: Chirurgische Instrumente und Implantate

• Formen- und Werkzeugbau: Kühlkanäle

In all diesen Fällen führen selbst geringfügigste Fehler zu Ausfällen, Ineffizienz oder Risiken.

Arten von Tiefbohrwerkzeugen

Die Wahl des richtigen Werkzeugs ist sowohl für die Genauigkeit als auch für die Geschwindigkeit absolut entscheidend.

1. Tiefbohrwerkzeuge (Hochpräzisionsstandard)

Tiefbohrwerkzeuge kommen häufig bei hochpräzisen Tiefbohranwendungen zum Einsatz.

Hauptmerkmale:

• Höchste Präzision auch in großen Tiefen

• Hervorragende Oberflächengüte der Bohrung

• Ermöglichen das Bohren gerader Bohrungen bis in extreme Tiefen

Anwendungsbereiche:

• Luft- und Raumfahrtkomponenten (Flugzeugtragflächen)

• Medizinische Implantate

• Kraftstoffeinspritzsysteme

• Komponenten für Tiefbohr-Hydraulikventile

2. Tieflochbohrer (Industrielle Vielseitigkeit)

Tieflochbohrer werden häufig sowohl in der Kleinserienfertigung als auch in der Großserienproduktion eingesetzt.

Vorteile:

• Geeignet für viele Arten von Werkstücken

• Optimaler Kompromiss zwischen Festigkeit und Steifigkeit/Flexibilität

• Wirtschaftlich für die Industrie

Anwendungsbereiche:

• Motorkomponenten

• Bearbeitete Bauteile

• Konstruktive Bauteile

• Allgemeiner Maschinenbau

3. Hartmetall-Bohrwerkzeuge (Hochleistungs-Ausführung)

Unverzichtbar für die Bearbeitung zäher, abrasiver Materialien wie etwa harter Stähle.

Eigenschaften:

• Außergewöhnlich hohe Härte

• Hohe Hitzebeständigkeit

• Eignung für den Hochgeschwindigkeits-Schnitt

• Hohe Standzeit im Vergleich zu HSS-Werkzeugen

Anwendungsbereiche:

• Zum Schneiden von Legierungen für die Luft- und Raumfahrt (z. B. Titan, Inconel usw.)

• Motorkomponenten in der Automobilindustrie

• Industrieteile, die eine hohe Zugfestigkeit erfordern

4. Kundenspezifische Bohrwerkzeuge (Anwendungsspezifische Konstruktion)

Maßgefertigte Bohrwerkzeuge werden entwickelt, um spezifische Fertigungsanforderungen zu erfüllen.

Merkmale:

• Erstellung individueller Geometrien

• Mehrkanalige Kühlschmierstoffsysteme

• Maßgeschneiderte Oberflächenbeschichtungen (TiAlN, DLC usw.)

• Möglichkeit zur Durchführung von Bohr- und Schlichtbearbeitung in einem einzigen Arbeitsgang

Anwendungsbereiche:

• Strukturbauteile für Flugwerke

• Waffensysteme der Verteidigungstechnik

• Anlagen zur Massenfertigung

• Unkonventionelle Bohrungsgeometrien

Tiefbohrmaschinen-Systeme

Um optimale Ergebnisse zu erzielen, muss eine präzise Tiefbohrmaschine eingesetzt werden.

Die wesentlichen Merkmale des Maschinensystems:

• CNC-Steuerung, die höchste Präzision ermöglicht

• Hochdruck-Kühlschmiersysteme (50–100 bar)

• Steife Spindellagerung

• Schwingungsdämpfende Stützsysteme

• Automatisch gesteuerte Vorschubsysteme

Ein unpräzises System wirkt sich nachteilig aus - unabhängig von der Qualität des Werkzeugs.

Fortschrittliche Tiefbohrtechniken

Die Methodik ist ebenso wichtig wie die Werkzeugausstattung:

1. Hochdruckkühlmittel-Verfahren

• Schneller Spanabtransport

• Senkung der Temperatur in der Schneidzone

• Vermeidung von Verstopfungen

2. Tiefbohr-Verfahren (Peck Drilling)

• Intermittierendes Zurückziehen des Werkzeugs aus der Bohrung

• Spanbruch und Freiräumen der Spannuten

• Reduzierung der thermischen Belastung des Werkzeugs

3. Optimierung von Vorschub und Schnittgeschwindigkeit

• Vermeidung von Werkzeugverschleiß

• Hohe Maßgenauigkeit der Bohrung

• Bessere Oberflächengüte der Bohrung

4. Schwingungskontrolle

• Einsatz einer steifen Werkstückspannung

• Ausgewuchtete Werkzeugaufnahme

• CNC-Dämpfungssystem

Dieses Verfahren führt zu einem hohen Grad an Geradheit bei Tiefbohrungen sowie zu Stabilität.

5. Werkzeugbahnoptimierung

• Verringerung der Werkzeugbelastung

• Steigerung der Bearbeitungsproduktivität

• Erhöhung der Werkzeugstandzeit

Wesentliche Herausforderungen beim Tieflochbohren

Selbst bei modernen Maschinen können für einen Hersteller verschiedene Probleme auftreten:

1.  Probleme bei der Spanabfuhr: Dies kann zu Schäden sowohl am Werkstück als auch am Schneidwerkzeug führen.

2.  Auswirkungen der Wärmeentwicklung: Übermäßige Hitze kann die Standzeit des Werkzeugs verringern und sich negativ auf die Bearbeitungsgenauigkeit sowie die Bearbeitungspräzision auswirken – wobei es hierbei konkret um eine Minderung der Präzision geht.

3.  Bohrungsabweichungen: Bei großen Bohrtiefen steigt mit zunehmender Tiefe das Risiko von Abweichungen in der Bohrungsposition.

4.  Probleme mit der Oberflächengüte: Falsche Schnittbedingungen können die Oberflächenrauheit beeinflussen.

Tieflochbohrer vs. Hartmetallbohrer (Praktische Einblicke)

Tiefbohrwerkzeuge

• Sehr hohe Präzision

• Moderate Bohrgeschwindigkeit

• Begrenztes Materialspektrum

• Ideal für tiefe Präzisionsbohrungen

Hartmetall-Bohrwerkzeuge

• Hohe Präzision

• Sehr hohe Bohrgeschwindigkeit

• Geeignet für ein breites Materialspektrum

• Ideal für harte Materialien und Hochgeschwindigkeitsbearbeitung

Abschluss

Das Tieflochbohren ist ein hochspezialisiertes Fertigungsverfahren; die optimale Auswahl von Werkzeugen, Maschinen und Abläufen spielt eine entscheidende Rolle für die präzise, schnelle und kosteneffiziente Herstellung von Tieflochbohrungen. Ein sorgfältig ausgewähltes Tieflochbohrwerkzeug, kombiniert mit einem optimierten Verfahren und einem modernen CNC-Maschinensystem, ermöglicht äußerst präzise und stabile Bohrergebnisse von höchster Qualität.

Kontaktieren Sie unsere Experten, um die passenden Werkzeuge, Bearbeitungssysteme und maßgeschneiderten Bohrlösungen zu finden, die exakt auf Ihre spezifischen Anwendungsanforderungen zugeschnitten sind.

Häufig gestellte Fragen

1. Wofür werden Hartmetall-Bohrwerkzeuge eingesetzt?

Hartmetall-Bohrwerkzeuge eignen sich hervorragend für die Hochgeschwindigkeitsbearbeitung sowie für das Bohren harter Materialien; im Vergleich zu herkömmlichen Bohrern zeichnen sie sich durch eine längere Standzeit, höhere Verschleißfestigkeit und eine bessere Oberflächengüte aus.

2. Welche Materialien sind beim Tieflochbohren schwer zu bearbeiten?

Materialien wie Titan, rostfreier Stahl, Inconel und gehärtete Legierungen sind schwer zu bearbeiten, da beim Bohrvorgang hohe Temperaturen entstehen und der Werkzeugverschleiß stark zunimmt.

3. Worin besteht der Unterschied zwischen einem Kanonenbohrer und einem Standardbohrer?

Kanonenbohrer sind speziell für Tiefbohranwendungen konzipiert und nutzen eine interne Kühlmittelzufuhr, um die Späne während des Bohrvorgangs abzuführen. Standardbohrer werden hingegen für flache Bohrungen eingesetzt und können bei tieferen Bohrungen hinsichtlich der Bohrgenauigkeit an ihre Grenzen stoßen.
